Nguồn gốc:
Trung Quốc
Hàng hiệu:
HONPINE
Số mô hình:
PH150DS

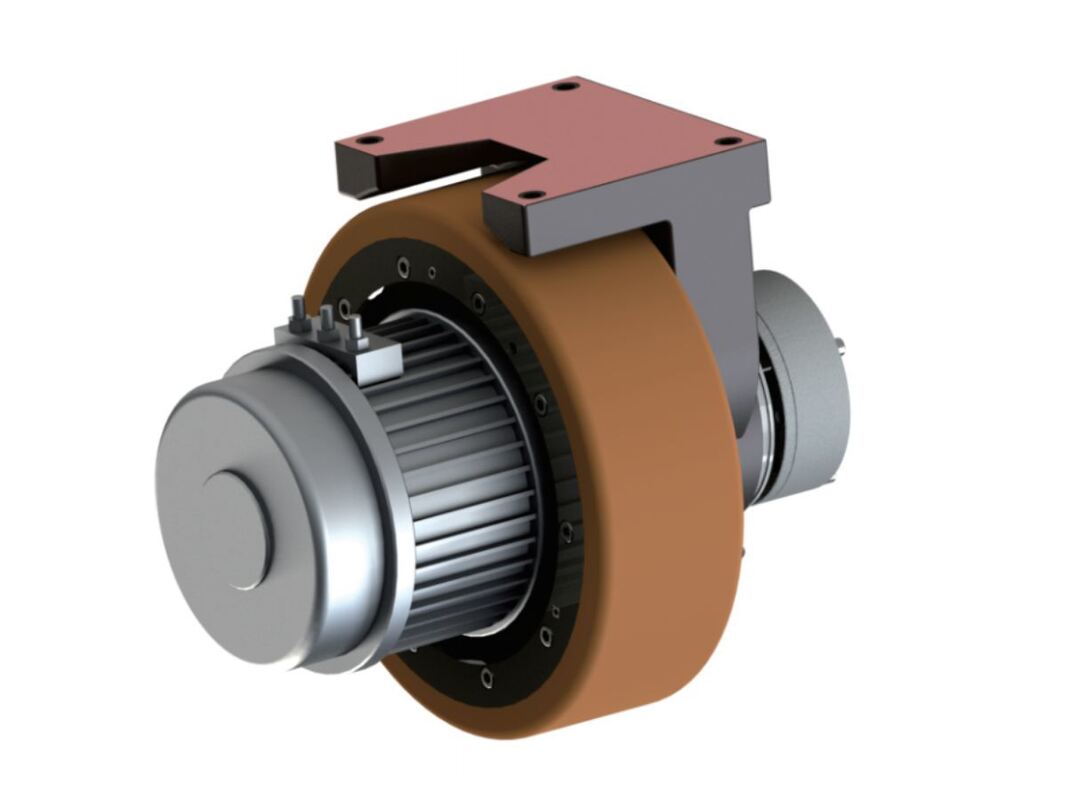

Bánh xe dẫn động ngang là một hệ thống cơ điện tử tích hợp, trong đó động cơ kéo được đặt theo chiều ngang trên chính bánh xe. Hệ thống này kết hợp động cơ kéo với các thành phần như bộ phận phản hồi tốc độ, truyền động giảm tốc, hệ thống phanh, cấu trúc hỗ trợ và bánh xe bọc cao su. Những ưu điểm chính bao gồm chiều cao lắp đặt nhỏ gọn, độ chính xác vượt trội, kết cấu nhẹ, khả năng chịu tải lớn, công suất mô-men xoắn cao, vận hành nhanh, hiệu suất đáng tin cậy, độ bền cao, lắp đặt đơn giản và dễ bảo trì.
Kết cấu mô-đun
Bánh xe dẫn động ngang kết hợp động cơ dẫn động, bộ mã hóa, hộp số giảm tốc, phanh, cụm bánh xe và khung hỗ trợ thành một bộ mô-đun hợp lý. Cấu hình này giảm thiểu nhu cầu về các yếu tố truyền động trung gian như khớp nối bên ngoài, dây đai và xích, tăng cường độ tin cậy và hiệu quả tổng thể.
An toàn và đáng tin cậy
Với thiết kế 360° được che chắn hoàn toàn, hệ thống mang lại khả năng chống nhiễu mạnh mẽ, đảm bảo truyền tín hiệu ổn định mà không sợ mất dữ liệu. Ngoài ra, sản phẩm đáp ứng các yêu cầu an toàn của EU, bao gồm chứng nhận CE và IEC.
Bảo trì đơn giản
Thiết kế cắm và chạy cho phép thay thế các bộ phận dễ dàng mà không cần đấu lại dây. Bánh xe dẫn động cung cấp khả năng kiểm soát chính xác ở bất kỳ tốc độ quay nào, đảm bảo chức năng nhất quán và chính xác.
| Mẫu bánh lái | PH150DS-A1 | PH150DS-A2 | PH190DS-A2 | PH205DS-A1 | PH210DS-A1 | PH250DS-A1 | PH270DS-A1 | PH270DS-A2 | ||
| Bộ phận di chuyển (Bánh xe dẫn động ngang – Dòng PHD) | ||||||||||
| Mẫu bánh lái | PH150D-A1 | PH150D-A2 | PH190D-A2 | PH205D-A1 | PH210D-A1 | PH250D-A1 | PH270D-A1 | PH270D-A2 | ||
| Đường kính bánh xe 150mm 150mm 190mm 205mm 210mm 250mm 270mm 270mm | ||||||||||
| Tỷ số truyền | 10-17.5 | 16-24-34 | 20 | 16-32 | 24.7 | 17-32 | 17-32 | 16-40 | ||
| Khả năng chịu tải dọc | 300-400kg | 600kg | 900KG | 1150kg | 1000kg | 1175kg | 1500kg | 2500kg | ||
| Dải công suất | 0.2-0.5KW | 0.4-0.75KW | 0.75-1.0KW | 1.0-2.0KW | 0.5-1.2KW | 1.0-2.5KW | 1.0-2.5KW | 1.0-3.0KW | ||
| Tốc độ bánh xe dẫn động 0-7km/h 0-5km/h | 0-5km/h 0-5km/h | 0-5km/h 0-10km/h 0-10km/h | 0-10km/h | |||||||
| Mô-men xoắn bánh xe dẫn động | TỐI ĐA:48N.m | TỐI ĐA:280N.m | TỐI ĐA:210N.m | TỐI ĐA:440N.m | TỐI ĐA:235N.m | TỐI ĐA:450N.m | TỐI ĐA:450N.m | TỐI ĐA:800N.m | ||
| Bộ phận lái | ||||||||||
| Dải công suất | 0.05KW | 0.1-0.2KW | 0.1-0.2KW | 0.4KW | 0.1-0.2KW | 0.2-0.4KW | 0.4KW | 0.75KW | ||
|
Cảm biến góc |
Bộ mã hóa gia tăng & Bộ mã hóa tuyệt đối | |||||||||
| Giới hạn lái | Giới hạn điện tử & Giới hạn cơ học | |||||||||
| Các thông số kỹ thuật trên chỉ mang tính chất tham khảo. Để được hướng dẫn lựa chọn và ứng dụng chi tiết, vui lòng liên hệ với các kỹ sư ứng dụng của chúng tôi. Hỗ trợ tùy chỉnh. | ||||||||||
