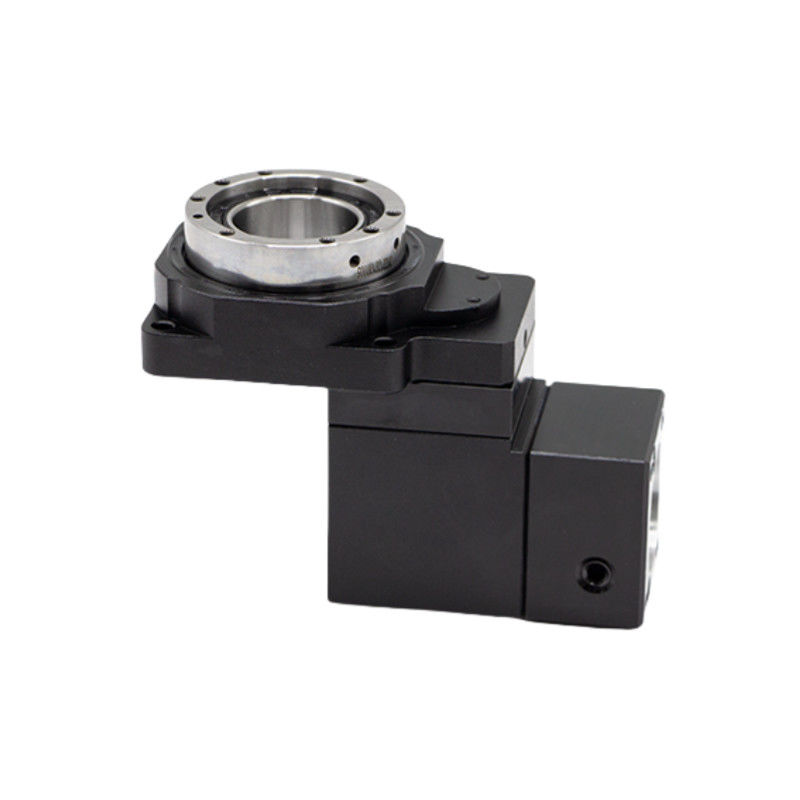

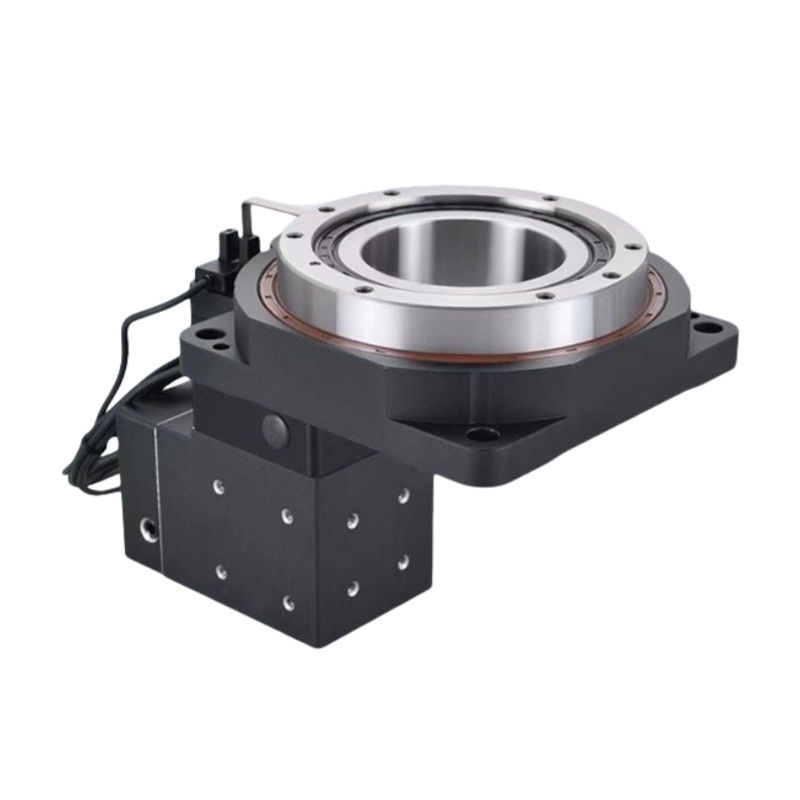

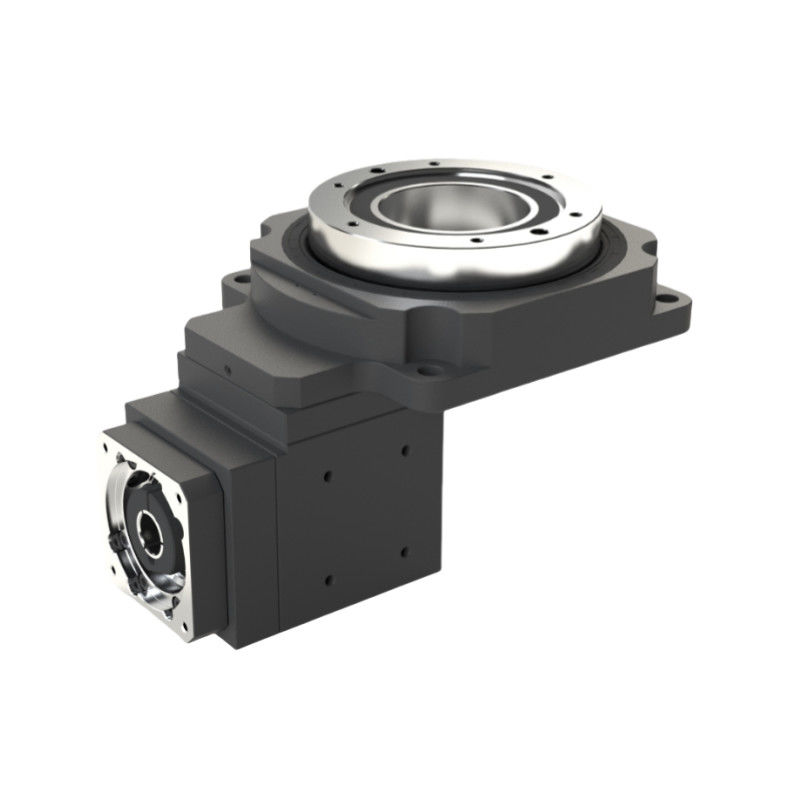

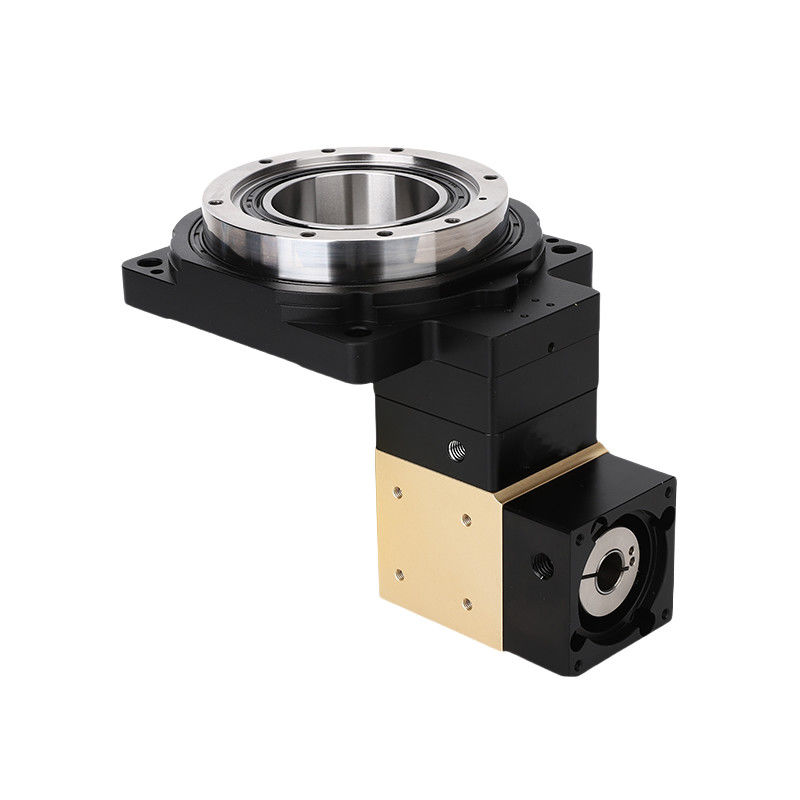

Bàn xoay rỗng góc phải
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Việc áp dụng bộ phận mềm được thiết kế bằng bánh răng xoắn ốc xoắn ốc trên cùng và thiết kế tối ưu của bề mặt răng tiếp xúc làm cho tải trọng đồng đều và cho phép mô-men xoắn cao.Khi nó kết hợp với máy cắt giảm hành tinh, tỷ lệ bánh răng phải tăng lên đến 1:50.
Các thành phần chính
Đĩa cơ sở: Nền tảng hỗ trợ toàn bộ tập hợp và cho phép lắp đặt trên máy.
Cơ chế quay: Điều này bao gồm bánh răng hoặc động cơ cho phép quay 360 độ của bàn.
Chân rỗng: Phần rỗng trung tâm cho phép các công cụ, chất làm mát hoặc dây dẫn đi qua.
Bàn trên: Bề mặt đặt đồ làm việc, thường có khe T để kẹp.
Cơ chế điều chỉnh góc: Cho phép nghiêng chính xác của bảng để đạt được các vị trí gia công mong muốn.
Hệ thống vòng bi: Cung cấp quay trơn tru và ổn định trong khi vận hành.
Hệ thống điều khiển: Có thể bao gồm đọc số hoặc tích hợp CNC để định vị và chuyển động chính xác.
Hiệu quả không gian: Thiết kế rỗng cho phép xử lý dễ dàng hơn các bộ phận dài hơn và giảm nhu cầu về các thiết bị cố định bổ sung.
Tăng tính linh hoạt: Cho phép gia công đa trục, cho phép các hoạt động phức tạp mà không cần định vị lại mảnh làm việc.
Tăng khả năng tiếp cận: Cho phép truy cập dễ dàng hơn vào mảnh làm việc để sử dụng công cụ và kiểm tra.
Sự chính xác được cải thiện: Cung cấp xoay ổn định và chính xác, góp phần tăng độ chính xác gia công.
Tích hợp với Tự động hóa: Dễ dàng kết nối với các hệ thống robot để hợp lý hóa quy trình làm việc.
Parameter hiệu suất
| Chỉ số hiệu suất HRG200Z | |||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 27619x10-6 kg.m2 | ||
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | ||
| Động cơ phù hợp (kích thước) | 750-1KW ServoMotor Φ19-Φ70-Φ90-M5 |
Trọng lượng trục cho phép | 4000N | Lôi trơn | Mỡ tổng hợp | ||
| Tỷ lệ giảm | 20 | 30 | 50 | Trọng lượng phóng xạ cho phép | 2500N | nhiệt độ hoạt động | ¥-10°C~90°C |
| Động lực đầu ra định số | 112NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | ||
| Động lực gia tốc tối đa | 201.6NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | ||
| Động lực dừng khẩn cấp | 336NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | ||
Hình ảnh chi tiết
|
|
|
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Máy CNC: Được sử dụng cho các hoạt động mài và quay, cho phép gia công đa trục mà không cần định vị lại mảnh làm việc.
Hội đồng: Điều này tạo điều kiện cho việc lắp ráp các thành phần phức tạp bằng cách dễ dàng truy cập từ các góc độ khác nhau.
Kiểm tra: Cho phép kiểm tra kỹ lưỡng các bộ phận bằng cách xoay chúng để xem toàn diện.
Phối hàn: Hỗ trợ trong các quy trình hàn tự động bằng cách định vị các mảnh làm việc ở các góc mong muốn.
Công cụ: Được sử dụng trong các thiết lập đòi hỏi thay đổi công cụ hoặc điều chỉnh trong quá trình gia công.
