Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Máy tích hợp hành tinh rỗng HRG Series
Một nền tảng xoay rỗng với hộp số hành tinh là một hệ thống cơ khí kết hợp cấu trúc xoay rỗng với hộp số hành tinh để di chuyển chính xác.Thiết kế rỗng cho phép dễ dàng định tuyến dây cáp hoặc chất lỏng, trong khi hộp số hành tinh cung cấp mô-men xoắn cao và giảm phản ứng ngược, cho phép chuyển động xoay mượt mà và chính xác.và các hệ thống tự động.
Độ chính xác cao:
Đạt được độ chính xác định vị lặp lại dưới 5 giây cung, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi.
Độ cứng cao:
Được hỗ trợ bởi các vòng bi cuộn chéo chính xác, nền tảng có thể chịu được các lực phóng xạ, trục và lật đáng kể, cung cấp độ cứng hơn mười lần so với vòng bi truyền thống.
Sự tương thích động cơ linh hoạt:
Dễ dàng cấu hình để chứa các thương hiệu và loại động cơ khác nhau, bao gồm cả động cơ servo và stepper, thông qua các sườn và trục đầu vào có thể tùy chỉnh.
| Mô hình | Mô hình | Mô hình | Tỷ lệ |
| Bàn quay rỗng | Máy giảm độ sao | |||
HRG170A | HRG170 | HA090 | 3, 5, 7, 10 |
Parameter hiệu suất
| HRG170A | ||||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 27619x10-6 kg.m2 | |||
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |||
| Động cơ phù hợp (kích thước) | 750-1KW ServoMotor Φ14-Φ50-Φ70-M4 | Trọng lượng trục cho phép | 3000N | Lôi trơn | Mỡ tổng hợp | |||
| Tỷ lệ giảm | 30 | 50 | 70 | 100 | Trọng lượng phóng xạ cho phép | 2000N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 112NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |||
| Động lực gia tốc tối đa | 201.6NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |||
| Động lực dừng khẩn cấp | 336NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |||

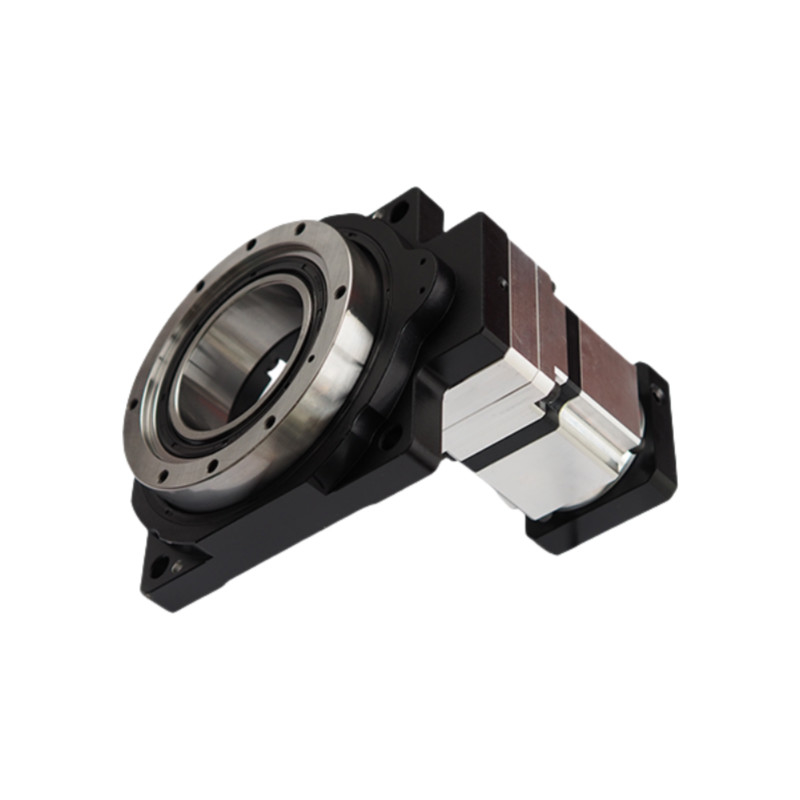

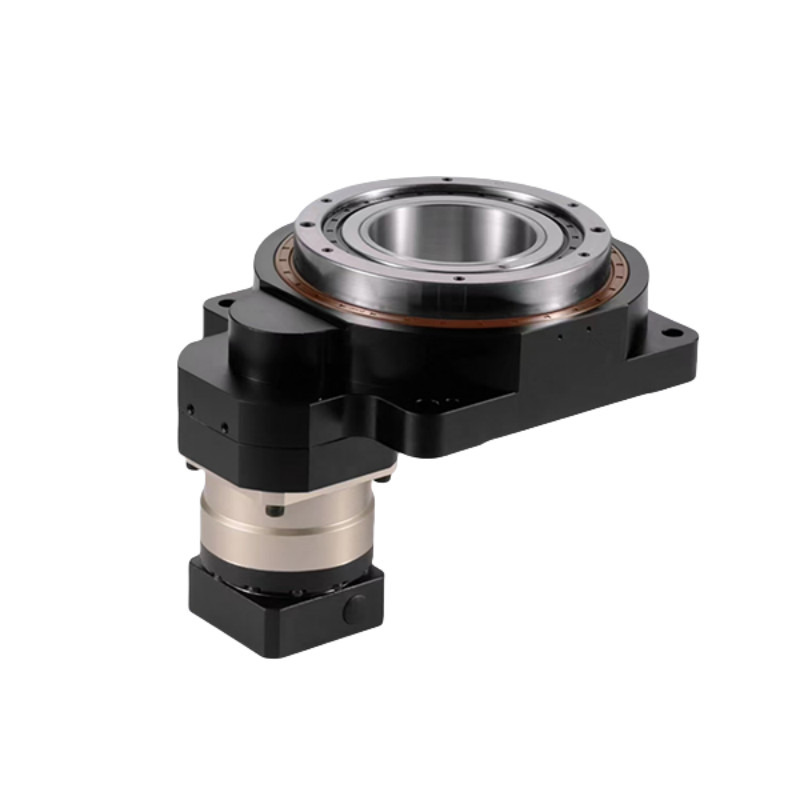

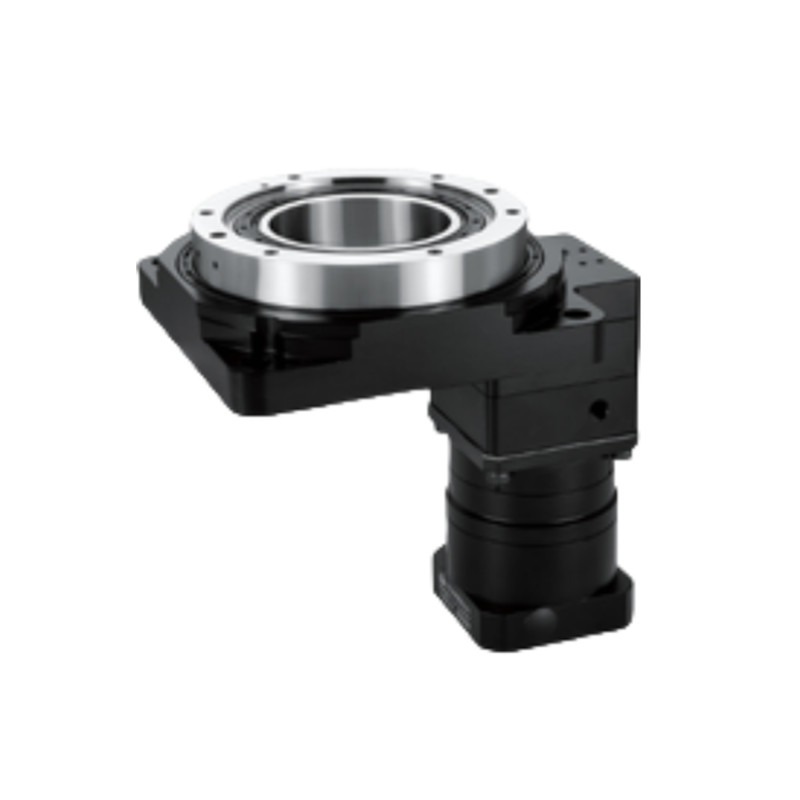

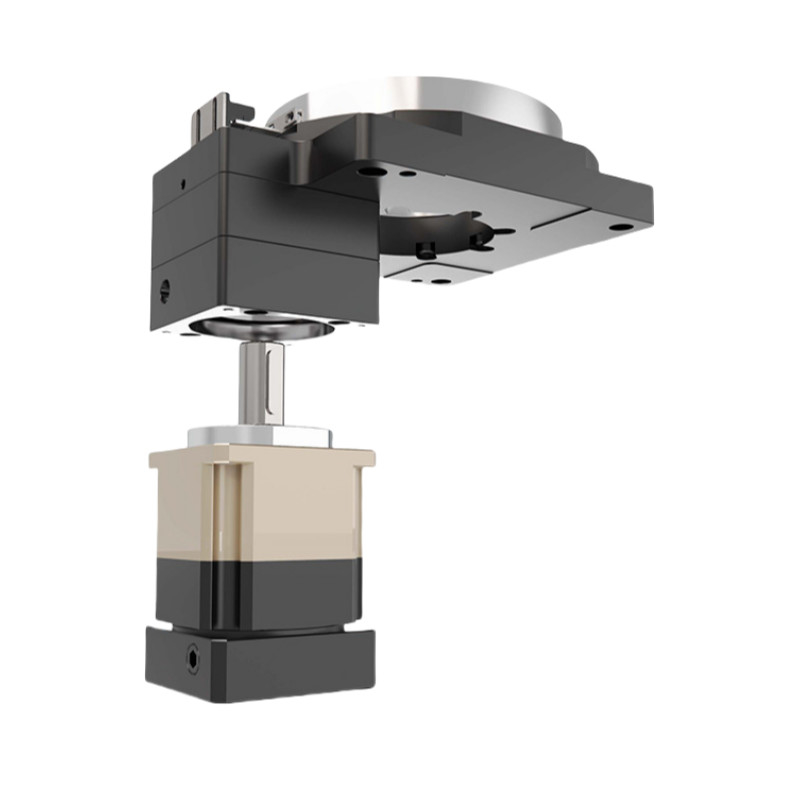

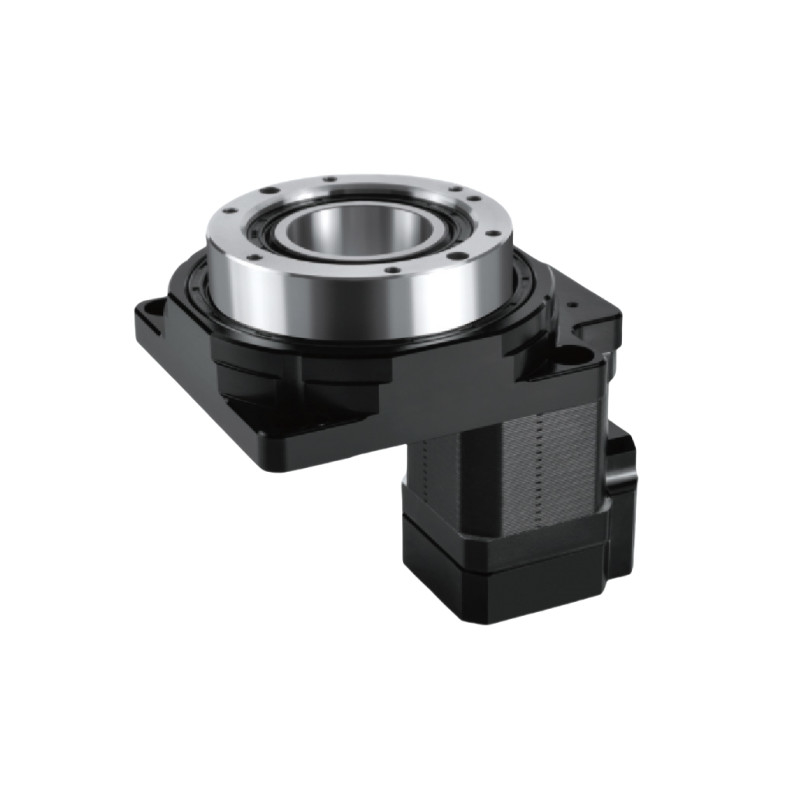

Hình ảnh chi tiết
| | | |
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Robot học:
Được sử dụng trong cánh tay và máy điều khiển robot để định vị và di chuyển chính xác trong các nhiệm vụ lắp ráp và xử lý vật liệu.
Hệ thống tự động hóa:
Tích hợp vào các dây chuyền sản xuất tự động cho các nhiệm vụ như phân loại, đóng gói và đóng gói, nơi chuyển động xoay chính xác là điều cần thiết.
Máy CNC:
Được sử dụng trong máy CNC để xoay chính xác các mảnh làm việc trong các hoạt động mài, khoan và xoay.
Thiết bị y tế:
Được sử dụng trong các thiết bị y tế như hệ thống hình ảnh, robot phẫu thuật và tự động hóa phòng thí nghiệm để định vị và chuyển động chính xác.
Hàng không vũ trụ và quốc phòng:
Ứng dụng trong máy thí nghiệm bay, hệ thống radar và UAV để định hướng và ổn định chính xác.
Truyền thông:
Được sử dụng trong các hệ thống định vị ăng-ten để đảm bảo sự sắp xếp chính xác cho truyền tín hiệu tối ưu.
