Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Máy tích hợp hành tinh rỗng HRG Series
Bàn quay tích hợp hành tinh rỗng là một bộ thiết bị chuyên dụng được sử dụng trong các ứng dụng khác nhau, đặc biệt là trong robot, tự động hóa và gia công chính xác.Nó thường có một cấu trúc rỗng cho phép cho các tuyến đường của cáp, chất lỏng, hoặc các vật liệu khác qua trung tâm, giúp giữ cho không gian làm việc được tổ chức và không bị rối loạn.
Độ chính xác cao:
Đạt được độ chính xác định vị lặp lại dưới 5 giây cung, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi.
Độ cứng cao:
Được hỗ trợ bởi các vòng bi cuộn chéo chính xác, nền tảng có thể chịu được các lực phóng xạ, trục và lật đáng kể, cung cấp độ cứng hơn mười lần so với vòng bi truyền thống.
Sự tương thích động cơ linh hoạt:
Dễ dàng cấu hình để chứa các thương hiệu và loại động cơ khác nhau, bao gồm cả động cơ servo và stepper, thông qua các sườn và trục đầu vào có thể tùy chỉnh.
Tốc mô-men hiệu quả:
Sử dụng một cơ chế giảm bánh răng xoắn ốc một giai đoạn để tăng mô-men xoắn đầu ra, với các bánh răng được đánh giá dưới mức 5 để chính xác.
Xây dựng vững chắc:
Được xây dựng để chịu được nhiều căng thẳng hoạt động trong khi duy trì hiệu suất cao, làm cho nó phù hợp với các ứng dụng công nghiệp và tự động hóa.
|
Mô hình | Mô hình | Mô hình | Tỷ lệ |
| Bàn quay rỗng | Máy giảm độ sao | |||
|
HRG110A |
HRG110 | HA060 |
5,7 10 |
Parameter hiệu suất
| HRG85A-05 | |||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 1203x10-6 kg.m2 | ||
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | ||
| Động cơ phù hợp (kích thước) | Động cơ servo 200-400W Φ14-Φ50-Φ70-M4 |
Trọng lượng trục cho phép | 500N | Lôi trơn | Mỡ tổng hợp | ||
| Tỷ lệ giảm | 25 | 35 | 50 | Trọng lượng phóng xạ cho phép | 250N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 18NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | ||
| Động lực gia tốc tối đa | 32.4NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | ||
| Động lực dừng khẩn cấp | 54NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | ||
| HRG85A-10 | ||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 1203x10-6 kg.m2 | |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |
| Động cơ phù hợp (kích thước) | Động cơ servo 200-400W Φ14-Φ50-Φ70-M4 |
Trọng lượng trục cho phép | 500N | Lôi trơn | Mỡ tổng hợp | |
| Tỷ lệ giảm | 70 | 100 | Trọng lượng phóng xạ cho phép | 250N | nhiệt độ hoạt động | ¥-10°C~90°C |
| Động lực đầu ra định số | 14NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |
| Động lực gia tốc tối đa | 25.2NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |
| Động lực dừng khẩn cấp | 42NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |

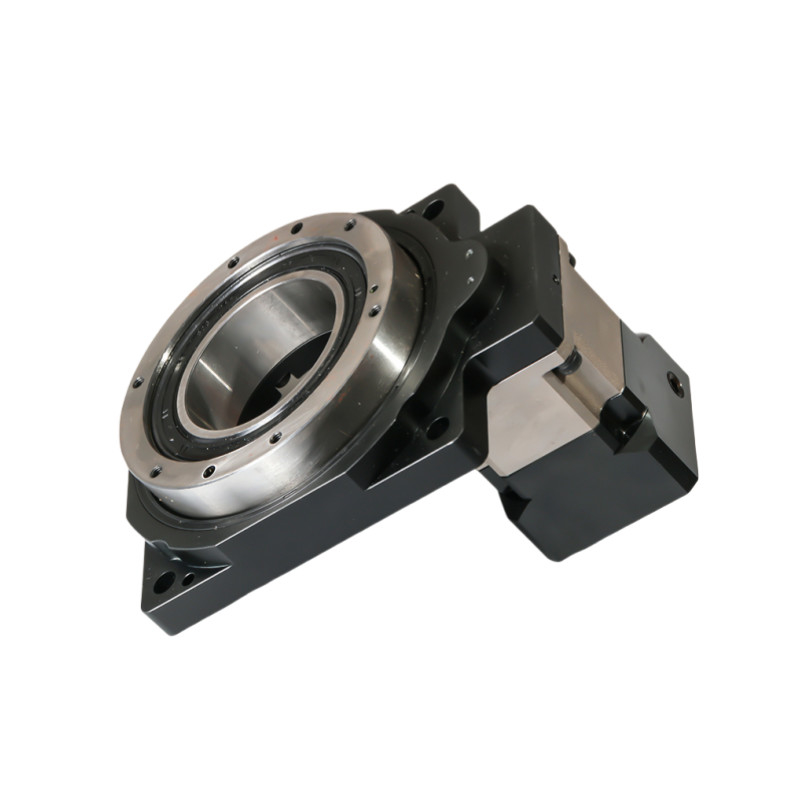

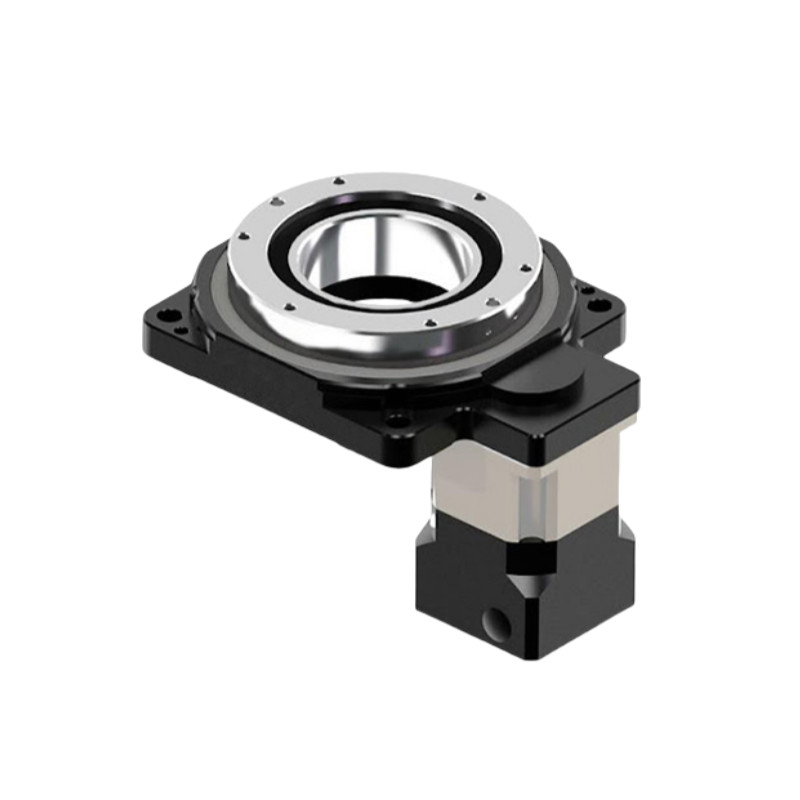

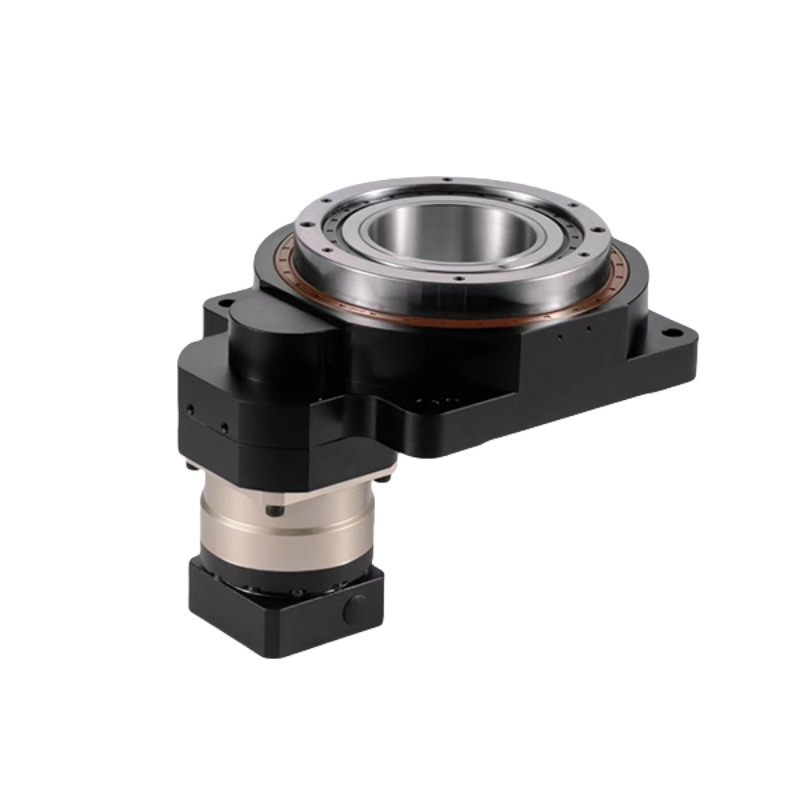

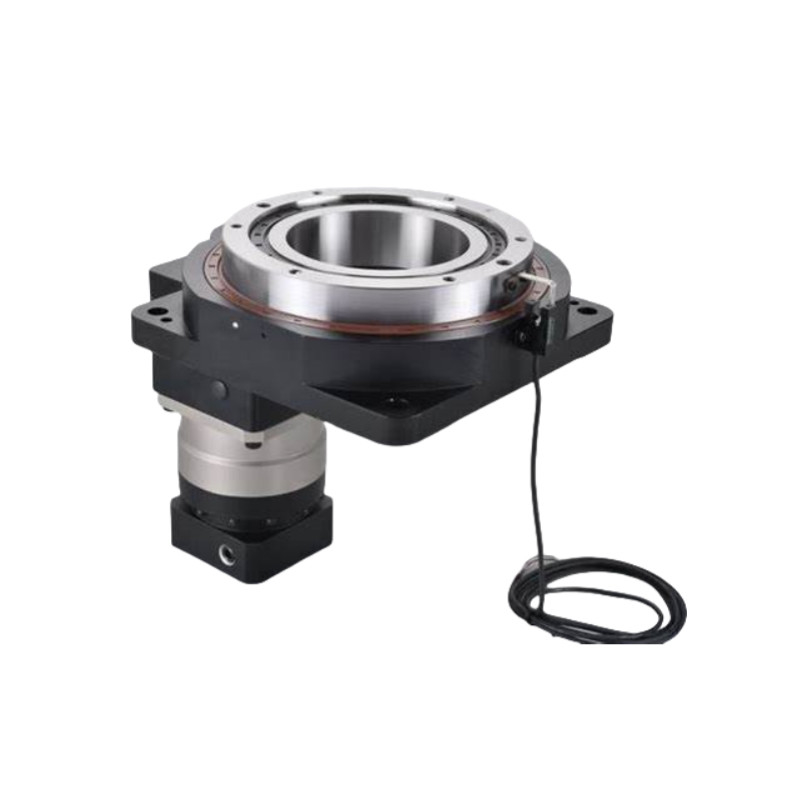

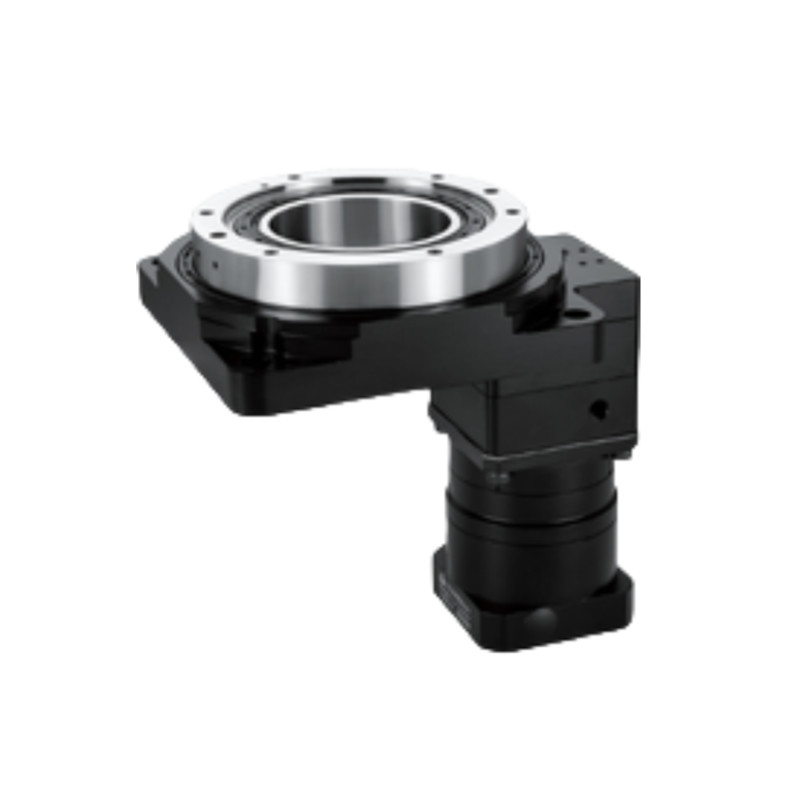

Hình ảnh chi tiết
|
|
|
|
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Robot học:
Được sử dụng trong cánh tay và máy điều khiển robot để định vị và di chuyển chính xác trong các nhiệm vụ lắp ráp và xử lý vật liệu.
Hệ thống tự động hóa:
Tích hợp vào các dây chuyền sản xuất tự động cho các nhiệm vụ như phân loại, đóng gói và đóng gói, nơi chuyển động xoay chính xác là điều cần thiết.
Máy CNC:
Được sử dụng trong máy CNC để xoay chính xác các mảnh làm việc trong các hoạt động mài, khoan và xoay.
Thiết bị y tế:
Được sử dụng trong các thiết bị y tế như hệ thống hình ảnh, robot phẫu thuật và tự động hóa phòng thí nghiệm để định vị và chuyển động chính xác.
Hàng không vũ trụ và quốc phòng:
Ứng dụng trong máy thí nghiệm bay, hệ thống radar và UAV để định hướng và ổn định chính xác.
Truyền thông:
Được sử dụng trong các hệ thống định vị ăng-ten để đảm bảo sự sắp xếp chính xác cho truyền tín hiệu tối ưu.
Kiểm tra và đo lường:
Được tích hợp vào thiết bị thử nghiệm cho các mẫu hoặc thành phần xoay để đánh giá hiệu suất trong các điều kiện khác nhau.
Giải trí và truyền thông:
Được sử dụng trong máy ảnh và hệ thống chiếu sáng để di chuyển mượt mà và được kiểm soát trong sản xuất phim và các sự kiện trực tiếp.
Thiết bị công nghiệp:
Áp dụng trong máy vận chuyển và hệ thống phân loại nơi cần chuyển động xoay để xử lý vật liệu hiệu quả.
Nghiên cứu và Phát triển:
Được sử dụng trong các phòng thí nghiệm và cơ sở nghiên cứu cho các thiết lập thử nghiệm đòi hỏi điều chỉnh góc chính xác.
