Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Bàn xoay rỗng góc phải
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Việc áp dụng bộ phận mềm được thiết kế bằng bánh răng xoắn ốc xoắn ốc trên cùng và thiết kế tối ưu của bề mặt răng tiếp xúc làm cho tải trọng đồng đều và cho phép mô-men xoắn cao.Khi nó kết hợp với máy cắt giảm hành tinh, tỷ lệ bánh răng phải tăng lên đến 1:50.
Các thành phần chính
Đĩa cơ sở: Nền tảng hỗ trợ toàn bộ tập hợp và cho phép lắp đặt trên máy.
Cơ chế quay: Điều này bao gồm bánh răng hoặc động cơ cho phép quay 360 độ của bàn.
Chân rỗng: Phần rỗng trung tâm cho phép các công cụ, chất làm mát hoặc dây dẫn đi qua.
Bàn trên: Bề mặt đặt đồ làm việc, thường có khe T để kẹp.
Cơ chế điều chỉnh góc: Cho phép nghiêng chính xác của bảng để đạt được các vị trí gia công mong muốn.
Hệ thống vòng bi: Cung cấp quay trơn tru và ổn định trong khi vận hành.
Hệ thống điều khiển: Có thể bao gồm đọc số hoặc tích hợp CNC để định vị và chuyển động chính xác.
Đồ đệm chính xác: Đảm bảo xoay tròn trơn tru và chính xác cao.
Tốc độ điều chỉnh: Cho phép thay đổi tốc độ xoay dựa trên nhu cầu gia công.
Kết hợp điều khiển: Có thể được kết nối với điều khiển CNC cho các chuyển động được lập trình.
Parameter hiệu suất
| Chỉ số hiệu suất HRG170Z | |||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 27619x10-6 kg.m2 | ||
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | ||
| Động cơ phù hợp (kích thước) | 750-1KW ServoMotor Φ19-Φ70-Φ90-M5 |
Trọng lượng trục cho phép | 3000N | Lôi trơn | Mỡ tổng hợp | ||
| Tỷ lệ giảm | 20 | 30 | 50 | Trọng lượng phóng xạ cho phép | 2000N | nhiệt độ hoạt động | ¥-10°C~90°C |
| Động lực đầu ra định số | 55NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | ||
| Động lực gia tốc tối đa | 110NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | ||
| Động lực dừng khẩn cấp | 165NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | ||

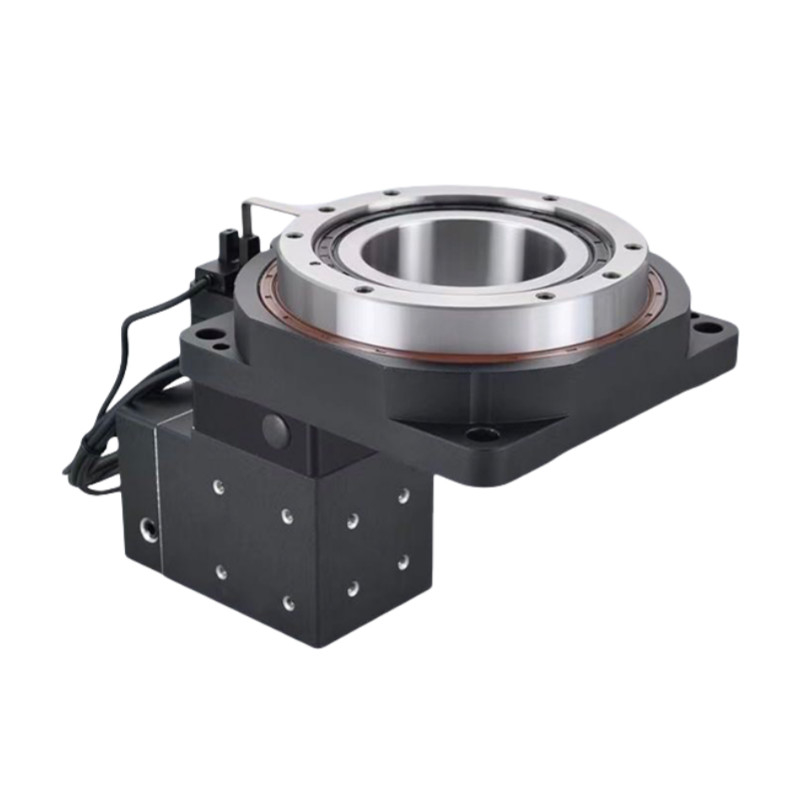

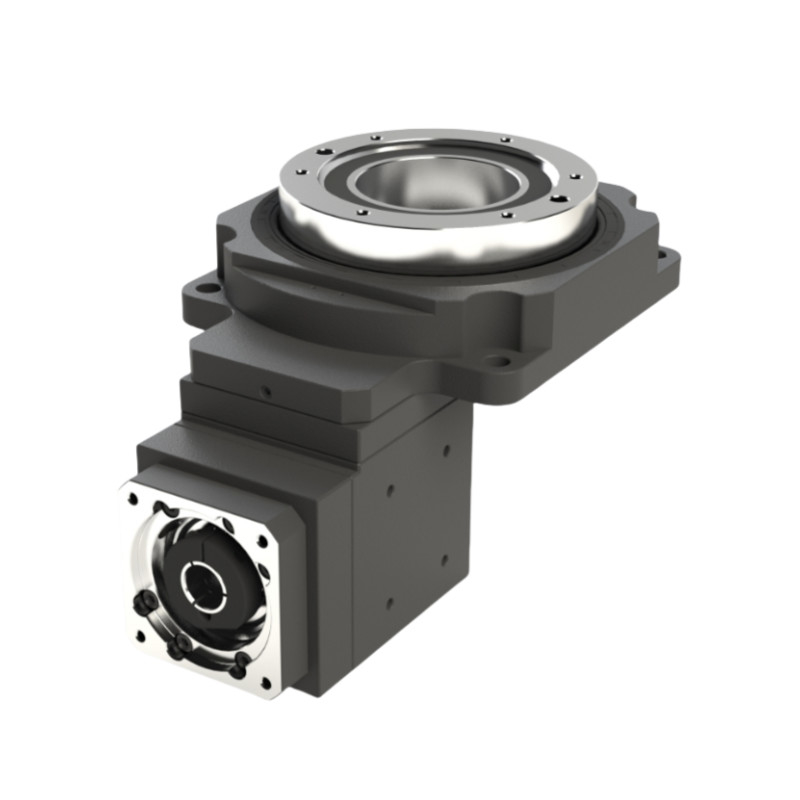

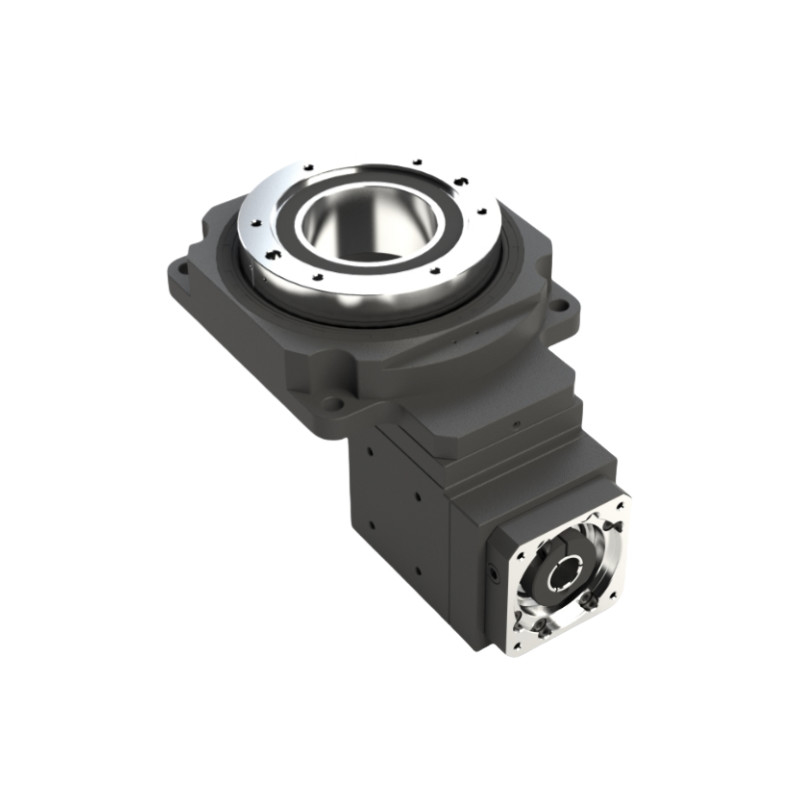

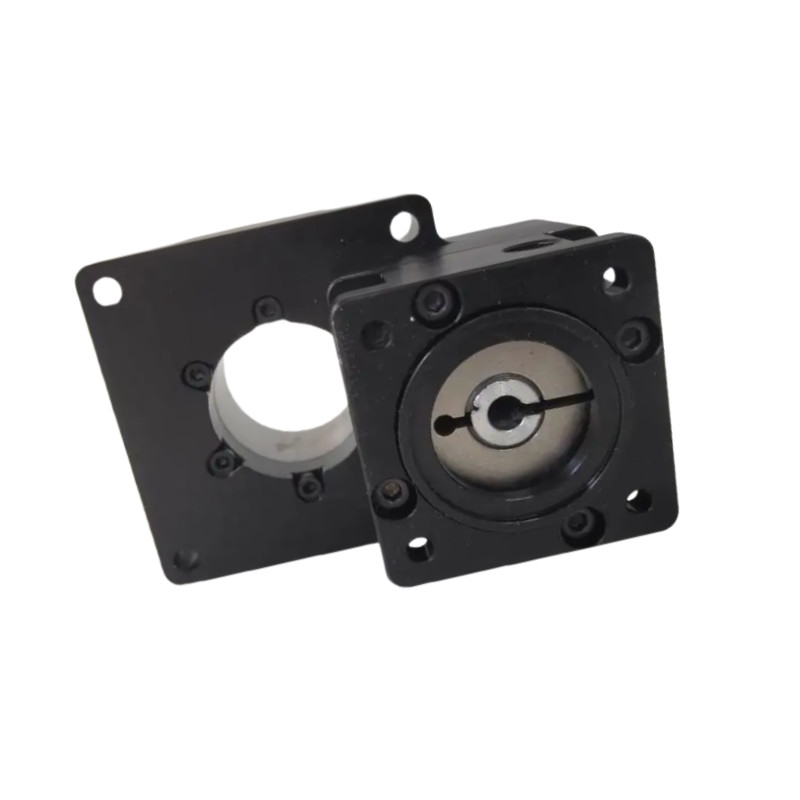

Hình ảnh chi tiết
|
|
|
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Máy xay CNC: Cho phép gia công chính xác ở nhiều góc mà không cần định vị lại mảnh làm việc.
Hoạt động lắp ráp: Dễ dàng lắp ráp các bộ phận phức tạp bằng cách cho phép truy cập dễ dàng từ các góc khác nhau.
Kiểm tra: Được sử dụng trong kiểm soát chất lượng để xoay các thành phần để kiểm tra kỹ lưỡng.
Hệ thống tự động: Tích hợp với cánh tay robot cho các nhiệm vụ như hàn hoặc sơn.
