Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Bàn xoay rỗng góc phải

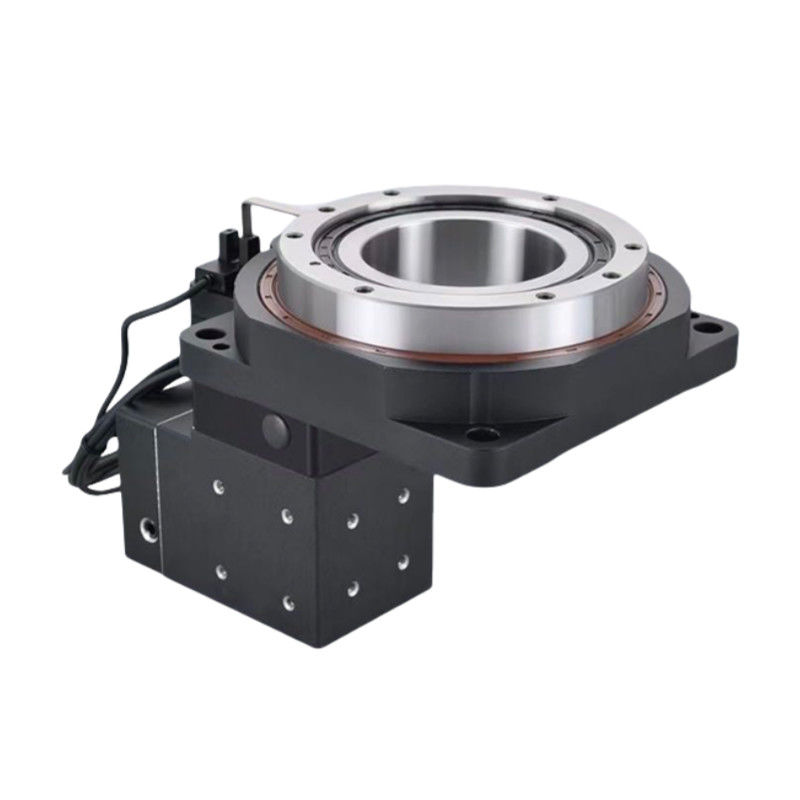

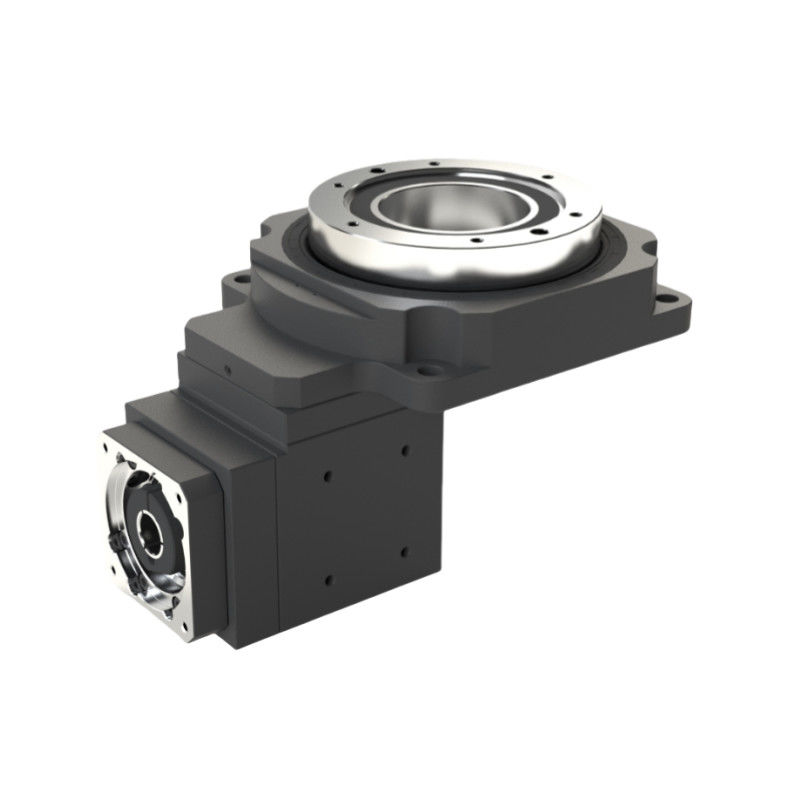

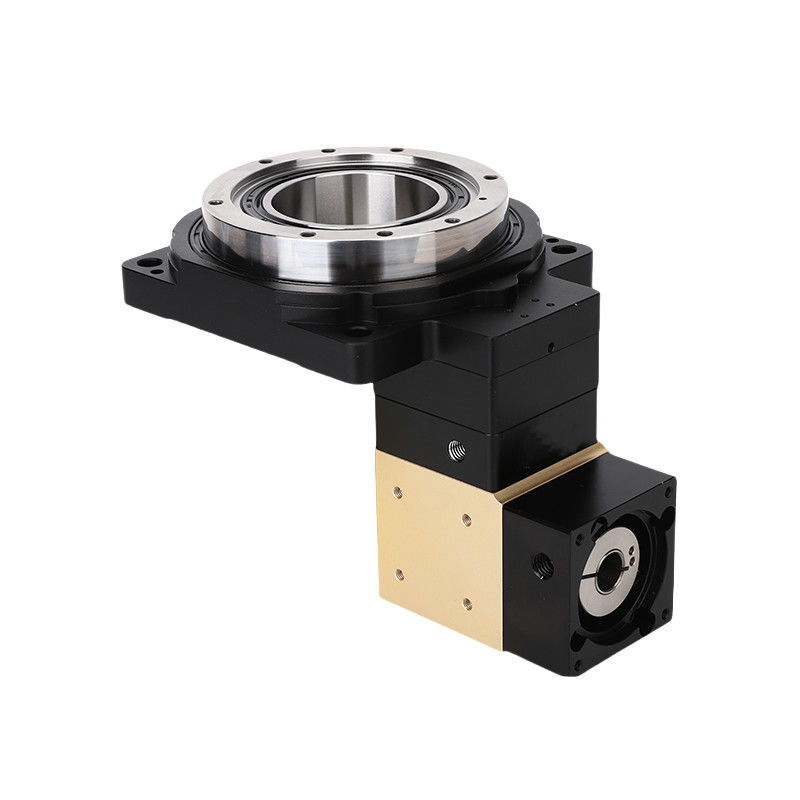

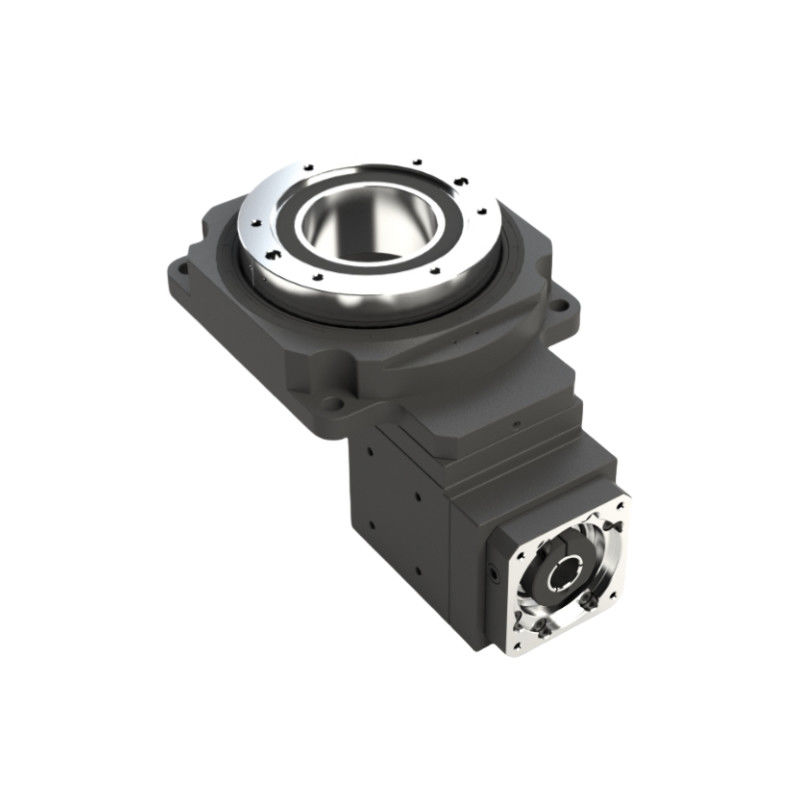

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Việc áp dụng bộ phận mềm được thiết kế bằng bánh răng xoắn ốc xoắn ốc trên cùng và thiết kế tối ưu của bề mặt răng tiếp xúc làm cho tải trọng đồng đều và cho phép mô-men xoắn cao.Khi nó kết hợp với máy cắt giảm hành tinh, tỷ lệ bánh răng phải tăng lên đến 1:50.
Các thành phần chính
Đĩa cơ sở: Nền tảng hỗ trợ toàn bộ tập hợp và cho phép lắp đặt trên máy.
Cơ chế quay: Điều này bao gồm bánh răng hoặc động cơ cho phép quay 360 độ của bàn.
Chân rỗng: Phần rỗng trung tâm cho phép các công cụ, chất làm mát hoặc dây dẫn đi qua.
Bàn trên: Bề mặt đặt đồ làm việc, thường có khe T để kẹp.
Cơ chế điều chỉnh góc: Cho phép nghiêng chính xác của bảng để đạt được các vị trí gia công mong muốn.
Hệ thống vòng bi: Cung cấp quay trơn tru và ổn định trong khi vận hành.
Hệ thống điều khiển: Có thể bao gồm đọc số hoặc tích hợp CNC để định vị và chuyển động chính xác.
Thiết kế góc phải: Cho phép thiết lập gia công dọc và ngang.
Trung tâm rỗng: Dễ dàng di chuyển các công cụ hoặc vật liệu qua bàn.
Kiểm soát chính xác: Được trang bị các cơ chế định vị và xoay chính xác.
Độ bền: Được chế tạo từ vật liệu mạnh mẽ để chịu được tải trọng gia công nặng.
|
Mô hình | Mô hình | Mô hình | Tỷ lệ góc phải |
| Bàn quay rỗng | góc phải | |||
|
HRG85Z |
HRG85 | HAS060 |
2, 3 |
| Chỉ số hiệu suất HRG80Z-05 | ||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 1203x10-6 kg.m2 | |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |
| Động cơ phù hợp (kích thước) | Động cơ servo 200-400W Φ14-Φ50-Φ70-M4 |
Trọng lượng trục cho phép | 3000N | Lôi trơn | Mỡ tổng hợp | |
| Tỷ lệ giảm | 10 | 15 | Trọng lượng phóng xạ cho phép | 2000N | nhiệt độ hoạt động | ¥-10°C~90°C |
| Động lực đầu ra định số | 18NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |
| Động lực gia tốc tối đa | 32.4NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |
| Động lực dừng khẩn cấp | 54NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |
| Chỉ số hiệu suất HRG80Z-10 | ||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 1203x10-6 kg.m2 | |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |
| Động cơ phù hợp (kích thước) | Động cơ servo 200-400W Φ14-Φ50-Φ70-M4 |
Trọng lượng trục cho phép | 500N | Lôi trơn | Mỡ tổng hợp | |
| Tỷ lệ giảm | 20 | 30 | Trọng lượng phóng xạ cho phép | 250N | nhiệt độ hoạt động | ¥-10°C~90°C |
| Động lực đầu ra định số | 18NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |
| Động lực gia tốc tối đa | 32.4NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |
| Động lực dừng khẩn cấp | 54NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |
Hình ảnh chi tiết
|
|
|
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Robot học
Được sử dụng trong cánh tay và máy điều khiển robot để định vị và di chuyển chính xác trong các nhiệm vụ lắp ráp và xử lý vật liệu.
Hệ thống tự động hóa
Tích hợp vào các dây chuyền sản xuất tự động cho các nhiệm vụ như phân loại, đóng gói và đóng gói, nơi chuyển động xoay chính xác là điều cần thiết.
Máy CNC
Được sử dụng trong máy CNC để xoay chính xác các mảnh làm việc trong các hoạt động mài, khoan và xoay.
Thiết bị y tế
Được sử dụng trong các thiết bị y tế như hệ thống hình ảnh, robot phẫu thuật và tự động hóa phòng thí nghiệm để định vị và chuyển động chính xác.
Hàng không vũ trụ và quốc phòng
Ứng dụng trong máy thí nghiệm bay, hệ thống radar và UAV để định hướng và ổn định chính xác.
Truyền thông
Được sử dụng trong các hệ thống định vị ăng-ten để đảm bảo sự sắp xếp chính xác cho truyền tín hiệu tối ưu.
Bao bì và vận chuyển
