Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Bàn xoay rỗng góc phải

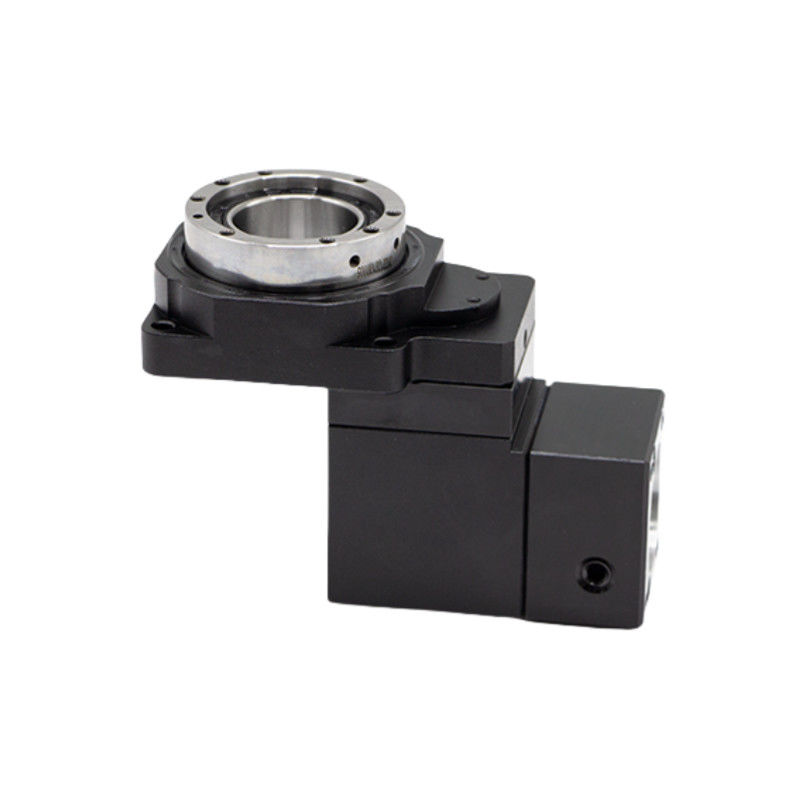

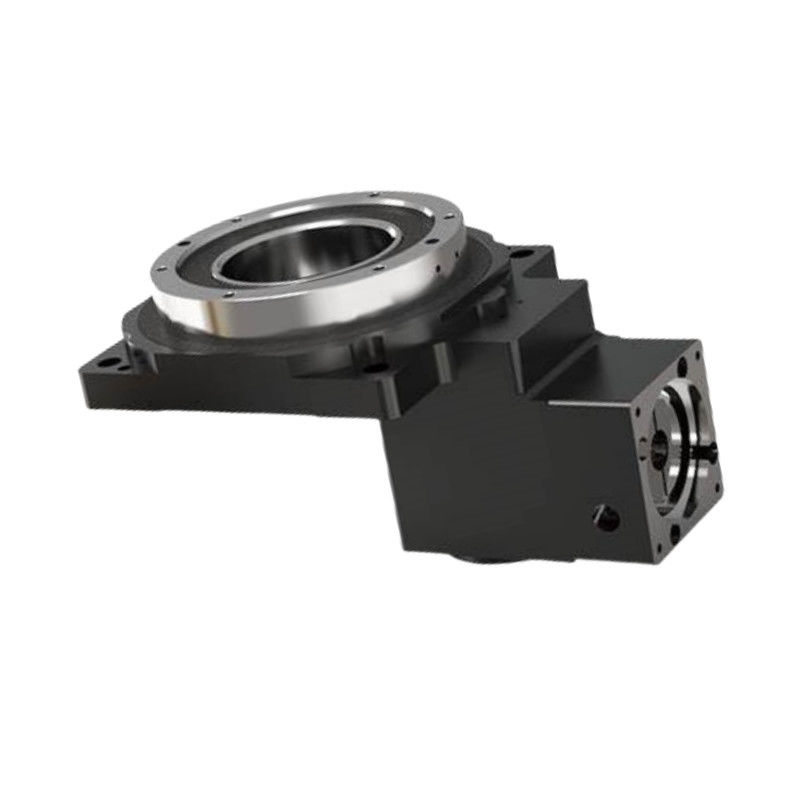

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Việc áp dụng bộ phận mềm được thiết kế bằng bánh răng xoắn ốc xoắn ốc trên cùng và thiết kế tối ưu của bề mặt răng tiếp xúc làm cho tải trọng đồng đều và cho phép mô-men xoắn cao.Khi nó kết hợp với máy cắt giảm hành tinh, tỷ lệ bánh răng phải tăng lên đến 1:50.
Các bánh răng được làm bằng thép hợp kim carburizing cường độ cao và độ cứng của bề mặt răng sau khi carburizing có thể đạt HRC60 ± 2 °.
Kết nối với động cơ servo, nó có thể tạo ra các phân đoạn ở bất kỳ góc nào, có thể đáp ứng điều khiển chữ số mà bộ chỉ số cam không thể đạt được.
Các thành phần chính
Đĩa cơ sở: Nền tảng hỗ trợ toàn bộ tập hợp và cho phép lắp đặt trên máy.
Cơ chế quay: Điều này bao gồm bánh răng hoặc động cơ cho phép quay 360 độ của bàn.
Chân rỗng: Phần rỗng trung tâm cho phép các công cụ, chất làm mát hoặc dây dẫn đi qua.
Bàn trên: Bề mặt đặt đồ làm việc, thường có khe T để kẹp.
Cơ chế điều chỉnh góc: Cho phép nghiêng chính xác của bảng để đạt được các vị trí gia công mong muốn.
Hệ thống vòng bi: Cung cấp quay trơn tru và ổn định trong khi vận hành.
Hệ thống điều khiển: Có thể bao gồm đọc số hoặc tích hợp CNC để định vị và chuyển động chính xác.
Độ chính xác cao:
Đạt được độ chính xác định vị lặp lại dưới 5 giây cung, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi.
Độ cứng cao:
Được hỗ trợ bởi các vòng bi cuộn chéo chính xác, nền tảng có thể chịu được các lực phóng xạ, trục và lật đáng kể, cung cấp độ cứng hơn mười lần so với vòng bi truyền thống.
Sự tương thích động cơ linh hoạt:
Dễ dàng cấu hình để chứa các thương hiệu và loại động cơ khác nhau, bao gồm cả động cơ servo và stepper, thông qua các sườn và trục đầu vào có thể tùy chỉnh.
|
Mô hình | Mô hình | Mô hình | Tỷ lệ góc phải |
| Bàn quay rỗng | góc phải | |||
|
HRG60Z |
HRG60 | HAS042 |
2, 3 |
Parameter hiệu suất
| Chỉ số hiệu suất HRG60Z | ||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 735x10-7 kg.m2 | |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |
| Động cơ phù hợp (kích thước) | 50-100W ServoMotor Φ8-Φ30-Φ46-M4 |
Trọng lượng trục cho phép | 150N | Lôi trơn | Mỡ tổng hợp | |
| Tỷ lệ giảm | 10 | 15 | Trọng lượng phóng xạ cho phép | 300N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 5NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |
| Động lực gia tốc tối đa | 9NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |
| Động lực dừng khẩn cấp | 15NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |

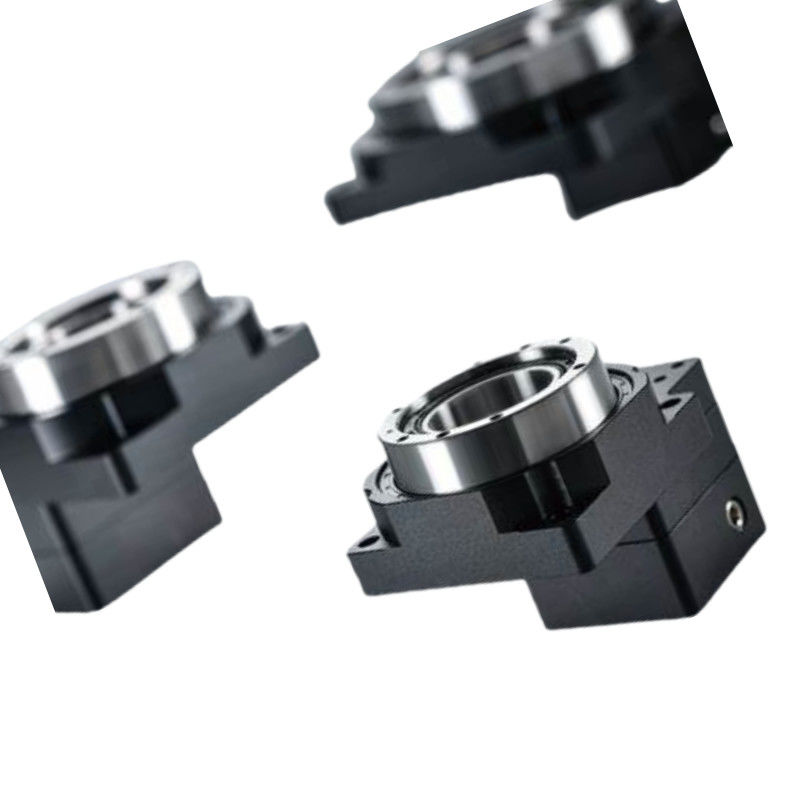

Hình ảnh chi tiết
|
|
|
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Robot học
Được sử dụng trong cánh tay và máy điều khiển robot để định vị và di chuyển chính xác trong các nhiệm vụ lắp ráp và xử lý vật liệu.
Hệ thống tự động hóa
Tích hợp vào các dây chuyền sản xuất tự động cho các nhiệm vụ như phân loại, đóng gói và đóng gói, nơi chuyển động xoay chính xác là điều cần thiết.
Máy CNC
Được sử dụng trong máy CNC để xoay chính xác các mảnh làm việc trong các hoạt động mài, khoan và xoay.
Thiết bị y tế
Được sử dụng trong các thiết bị y tế như hệ thống hình ảnh, robot phẫu thuật và tự động hóa phòng thí nghiệm để định vị và chuyển động chính xác.
Hàng không vũ trụ và quốc phòng
Ứng dụng trong máy thí nghiệm bay, hệ thống radar và UAV để định hướng và ổn định chính xác.
Truyền thông
Được sử dụng trong các hệ thống định vị ăng-ten để đảm bảo sự sắp xếp chính xác cho truyền tín hiệu tối ưu.
Bao bì và vận chuyển
