Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Máy tích hợp hành tinh rỗng HRG Series
Một nền tảng xoay rỗng với hộp số hành tinh là một hệ thống cơ khí kết hợp cấu trúc xoay rỗng với hộp số hành tinh để di chuyển chính xác.Thiết kế rỗng cho phép dễ dàng định tuyến dây cáp hoặc chất lỏng, trong khi hộp số hành tinh cung cấp mô-men xoắn cao và giảm phản ứng ngược, cho phép chuyển động xoay mượt mà và chính xác.và các hệ thống tự động.
Các thành phần chính
Cơ sở: Nền tảng vững chắc hỗ trợ toàn bộ bộ máy.
Nền tảng xoay: Phần giữ phần làm việc và có thể quay xung quanh trục dọc hoặc ngang.
Cơ chế điều khiển: Điều này bao gồm động cơ (servo hoặc stepper), bánh răng và dây đai cung cấp xoay và định vị.
Hệ thống lập chỉ mục: Điều này cho phép định vị chính xác, thường sử dụng các chân hoặc đệm để khóa bàn ở vị trí ở các góc cụ thể.
Hệ thống điều khiển: Điện tử quản lý chuyển động, bao gồm bộ điều khiển, cảm biến và giao diện người dùng để lập trình.
Các vòng bi: Cho phép quay trơn tru của bàn trong khi giảm thiểu ma sát.
Tính năng gắn: Các khe cắm hoặc lỗ để gắn các thiết bị hoặc công cụ, đảm bảo việc giữ chắc chắn mảnh làm việc.
Cung cấp điện: Cung cấp sức mạnh cần thiết cho cơ chế truyền động và điều khiển.
Chuyển 360 độ: Cung cấp khả năng xoay một mảnh làm việc để gia công nhiều mặt.
Kiểm soát chính xác: Thường được trang bị các đầu đọc kỹ thuật số hoặc bộ mã hóa để định vị chính xác.
Sự linh hoạt: Thích hợp cho nhiều ứng dụng, từ hình học đơn giản đến phức tạp.
Cơ chế kẹp: Giữ chắc các mảnh làm việc trong quá trình hoạt động để đảm bảo sự ổn định.
|
Mô hình | Mô hình | Mô hình | Tỷ lệ |
| Bàn quay rỗng | Máy giảm độ sao | |||
|
HRG280A |
HRG280 | HA115 |
3, 5, 7, 10 |
Parameter hiệu suất
| HRG280A | ||||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 250 vòng/phút | Trọng lực xoay | 27619x10-6 kg.m2 | |||
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |||
| Động cơ phù hợp (kích thước) | 750-1KW ServoMotor Φ14-Φ50-Φ70-M4 |
Trọng lượng trục cho phép | 7000N | Lôi trơn | Mỡ tổng hợp | |||
| Tỷ lệ giảm | 30 | 50 | 70 | 100 | Trọng lượng phóng xạ cho phép | 3500N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 120NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |||
| Động lực gia tốc tối đa | 216NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |||
| Động lực dừng khẩn cấp | 600NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |||

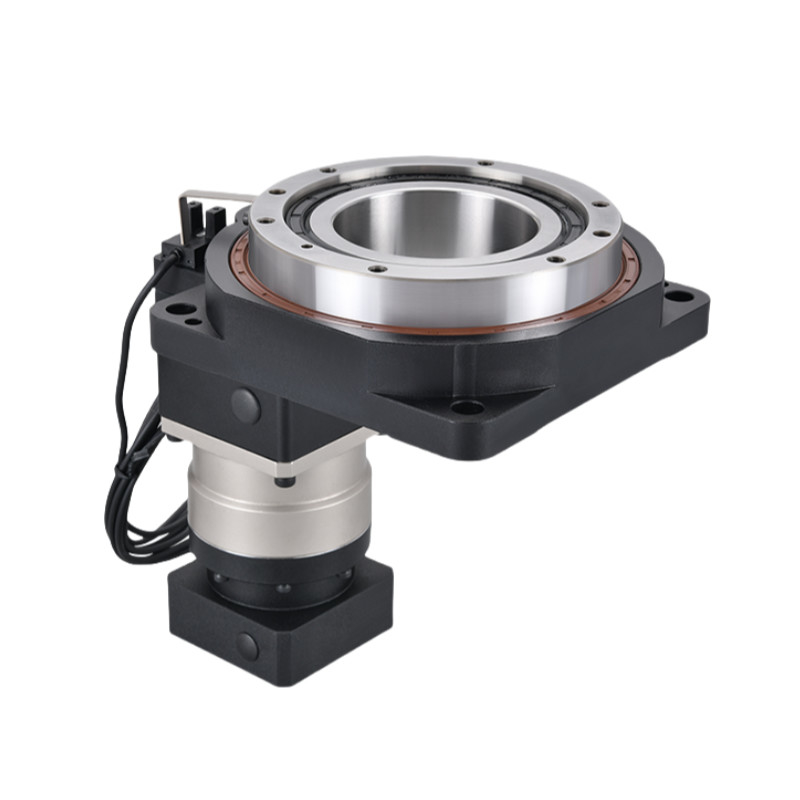

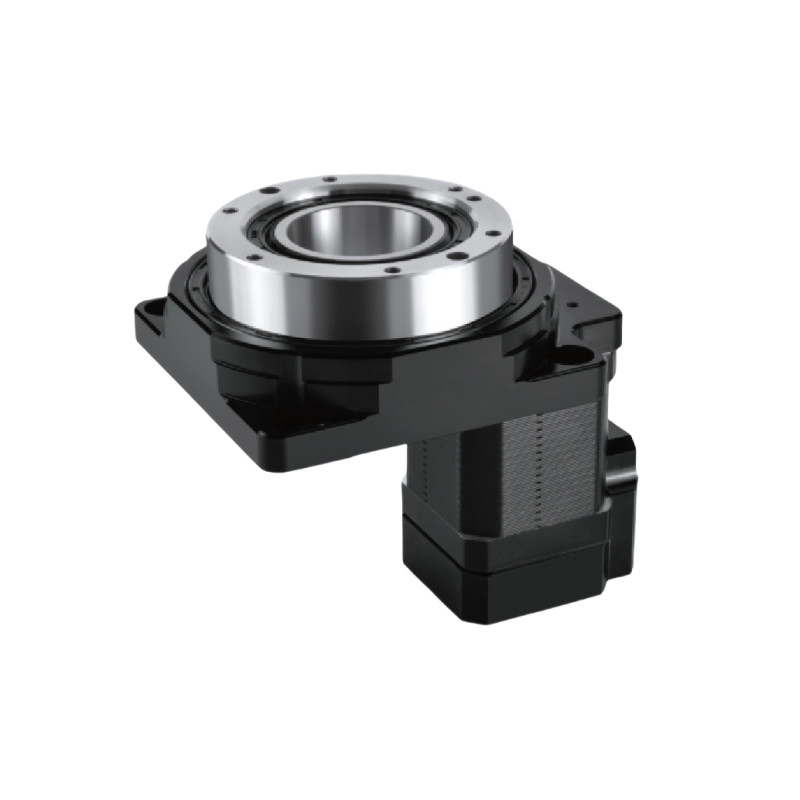

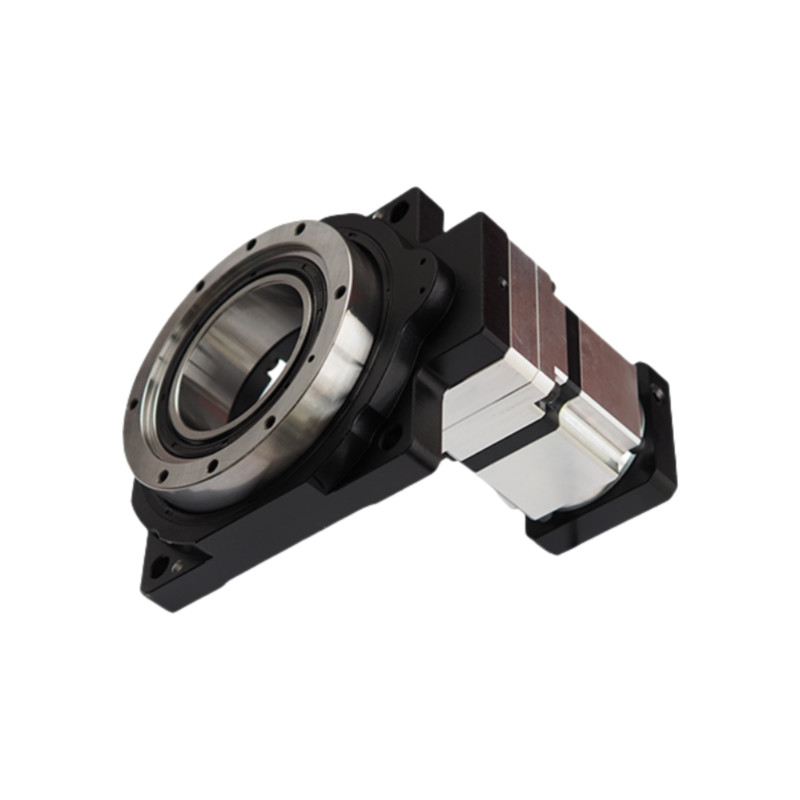

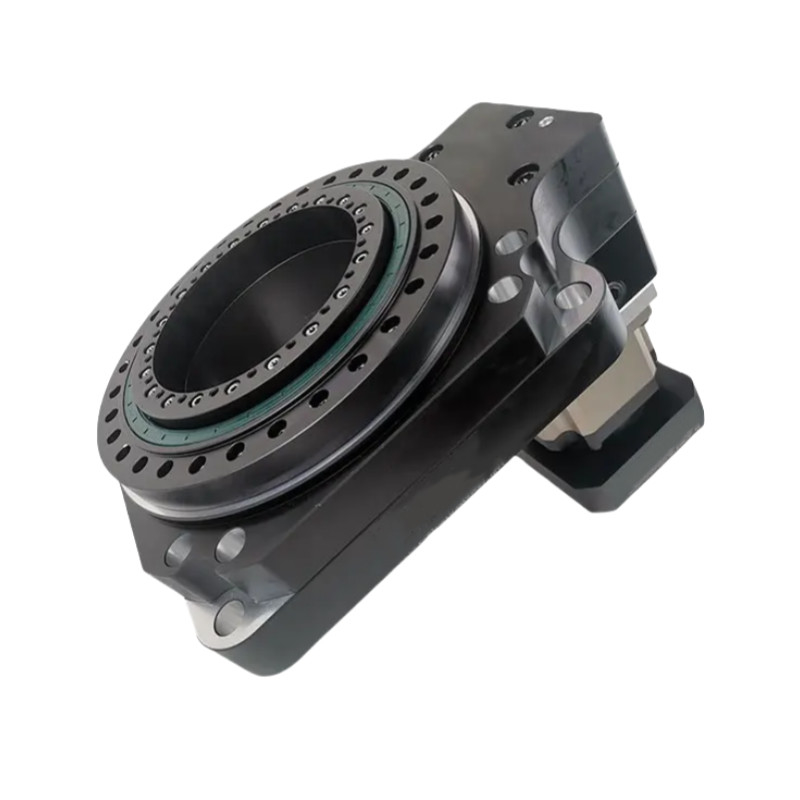

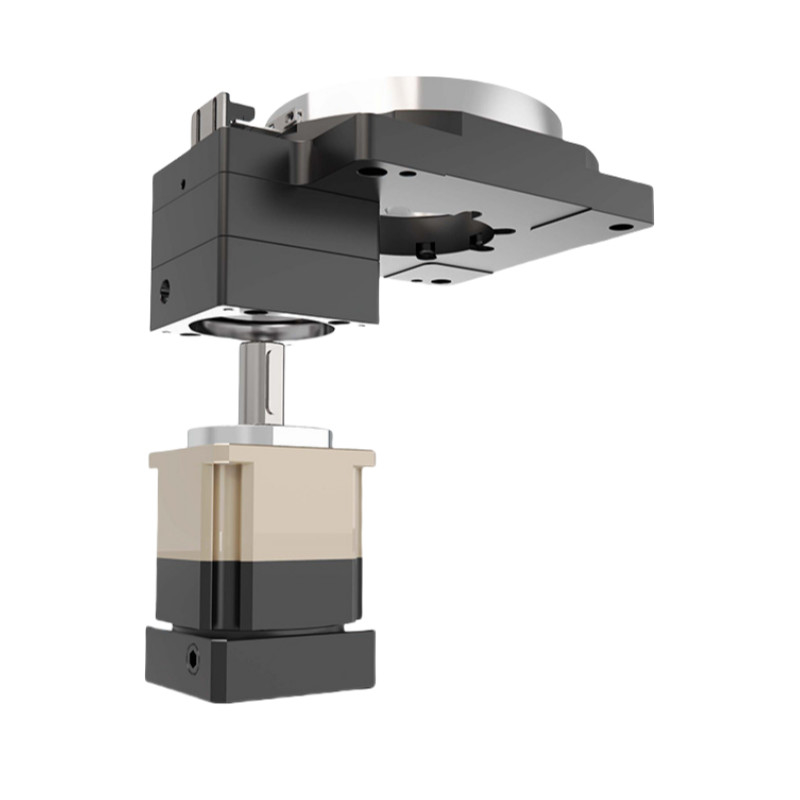

Hình ảnh chi tiết
|
|
|
|
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Phần gia công: Lý tưởng để tạo ra hình dạng và thiết kế phức tạp.
Sản xuất dụng cụ: Được sử dụng trong sản xuất công cụ và đúc.
Hội đồng: Hỗ trợ trong việc sắp xếp và định vị các thành phần trong quá trình lắp ráp.
Bao bì và vận chuyển
