Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Máy tích hợp hành tinh rỗng HRG Series
Một nền tảng xoay rỗng với hộp số hành tinh là một hệ thống cơ khí kết hợp cấu trúc xoay rỗng với hộp số hành tinh để di chuyển chính xác.Thiết kế rỗng cho phép dễ dàng định tuyến dây cáp hoặc chất lỏng, trong khi hộp số hành tinh cung cấp mô-men xoắn cao và giảm phản ứng ngược, cho phép chuyển động xoay mượt mà và chính xác.và các hệ thống tự động.
Các thành phần chính
Cơ sở: Nền tảng vững chắc hỗ trợ toàn bộ bộ máy.
Nền tảng xoay: Phần giữ phần làm việc và có thể quay xung quanh trục dọc hoặc ngang.
Cơ chế điều khiển: Điều này bao gồm động cơ (servo hoặc stepper), bánh răng và dây đai cung cấp xoay và định vị.
Hệ thống lập chỉ mục: Điều này cho phép định vị chính xác, thường sử dụng các chân hoặc đệm để khóa bàn ở vị trí ở các góc cụ thể.
Hệ thống điều khiển: Điện tử quản lý chuyển động, bao gồm bộ điều khiển, cảm biến và giao diện người dùng để lập trình.
Các vòng bi: Cho phép quay trơn tru của bàn trong khi giảm thiểu ma sát.
Tính năng gắn: Các khe cắm hoặc lỗ để gắn các thiết bị hoặc công cụ, đảm bảo việc giữ chắc chắn mảnh làm việc.
Cung cấp điện: Cung cấp sức mạnh cần thiết cho cơ chế truyền động và điều khiển.
Độ chính xác cao:
Đạt được độ chính xác định vị lặp lại dưới 5 giây cung, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi.
Độ cứng cao:
Được hỗ trợ bởi các vòng bi cuộn chéo chính xác, nền tảng có thể chịu được các lực phóng xạ, trục và lật đáng kể, cung cấp độ cứng hơn mười lần so với vòng bi truyền thống.
Sự tương thích động cơ linh hoạt:
Dễ dàng cấu hình để chứa các thương hiệu và loại động cơ khác nhau, bao gồm cả động cơ servo và stepper, thông qua các sườn và trục đầu vào có thể tùy chỉnh.
|
Mô hình | Mô hình | Mô hình | Tỷ lệ |
| Bàn quay rỗng | Máy giảm độ sao | |||
|
HRG200A |
HRG200 | HA090 |
3, 5, 7, 10 |
Parameter hiệu suất
| HRG200A | ||||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 27619x10-6 kg.m2 | |||
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |||
| Động cơ phù hợp (kích thước) | 750-1KW ServoMotor Φ14-Φ50-Φ70-M4 |
Trọng lượng trục cho phép | 4000N | Lôi trơn | Mỡ tổng hợp | |||
| Tỷ lệ giảm | 30 | 50 | 70 | 100 | Trọng lượng phóng xạ cho phép | 2500N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 112NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |||
| Động lực gia tốc tối đa | 201.6NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |||
| Động lực dừng khẩn cấp | 336NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |||

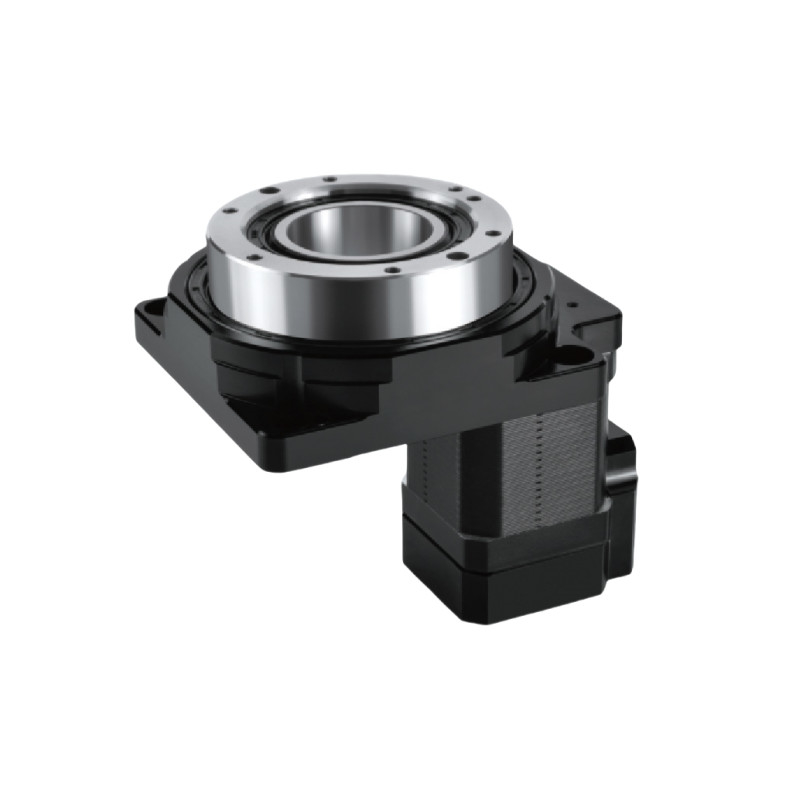

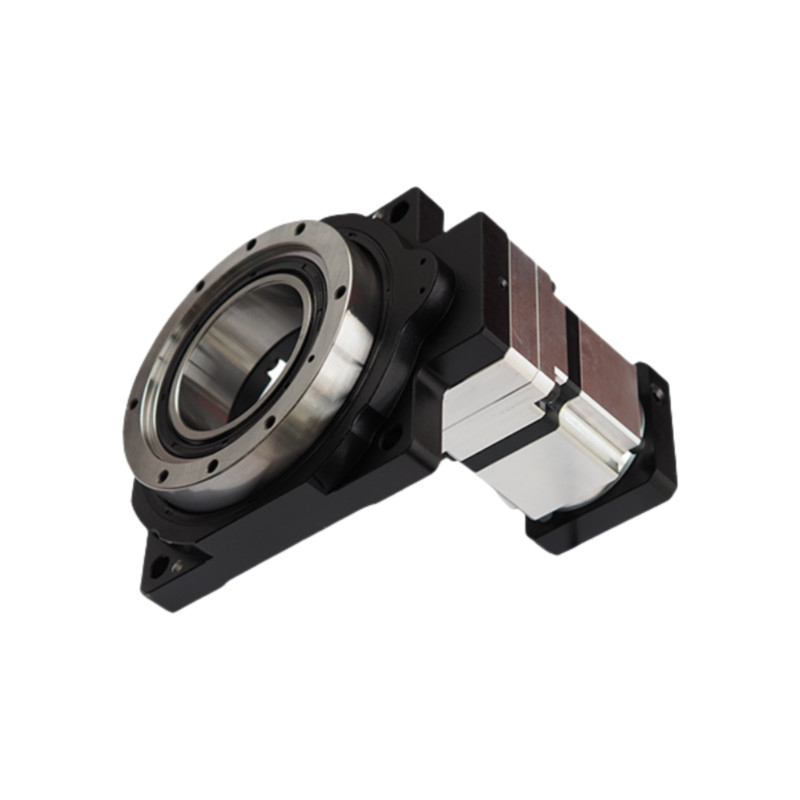

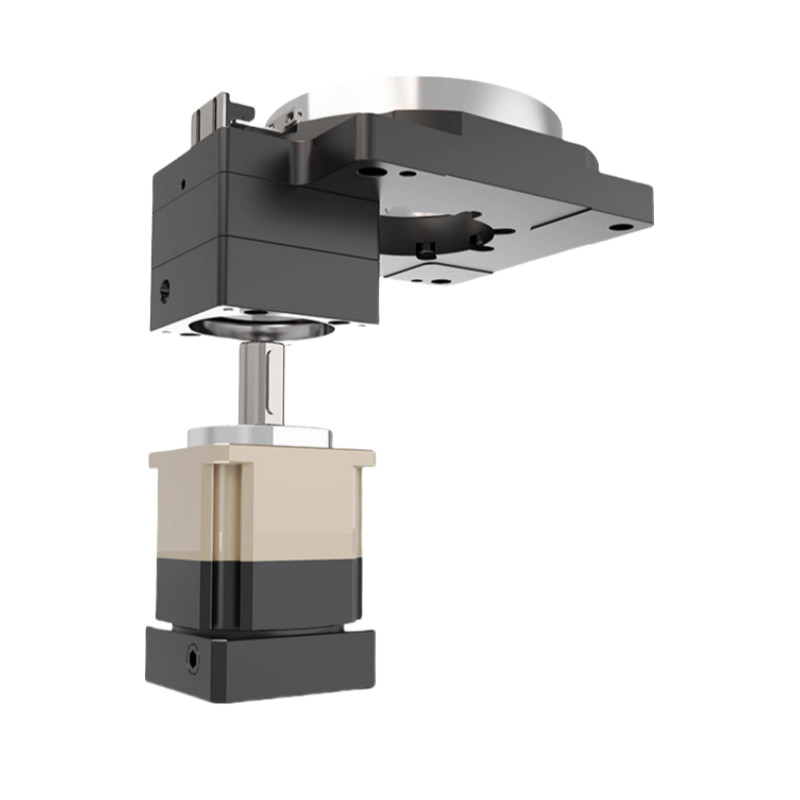

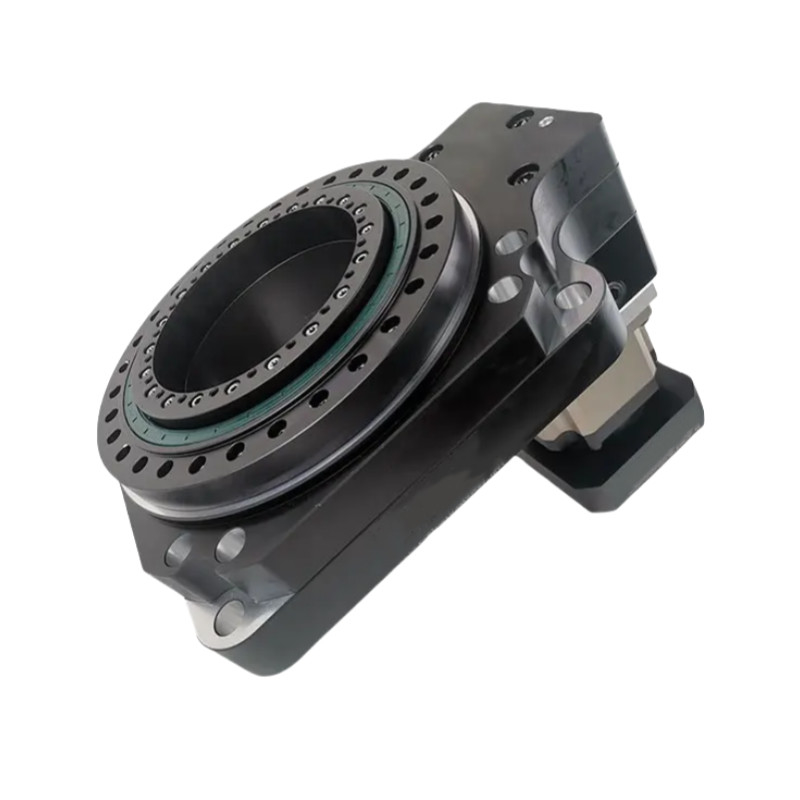

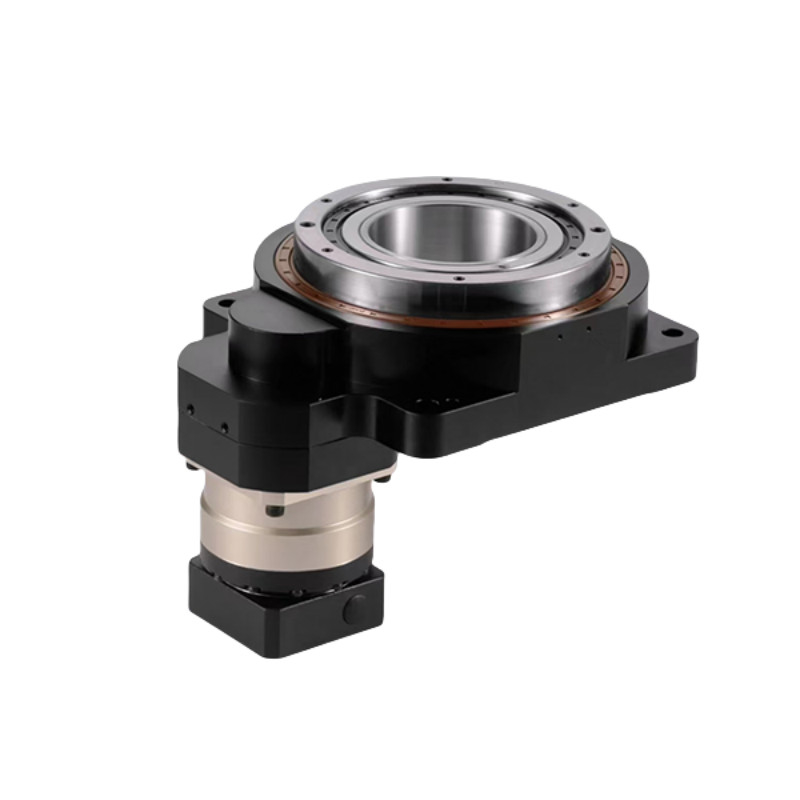

Hình ảnh chi tiết
|
|
|
|
Hình vẽ
Các ứng dụng của nền tảng quay rỗng
Robot học
Được sử dụng trong cánh tay và máy điều khiển robot để định vị và di chuyển chính xác trong các nhiệm vụ lắp ráp và xử lý vật liệu.
Hệ thống tự động hóa
Tích hợp vào các dây chuyền sản xuất tự động cho các nhiệm vụ như phân loại, đóng gói và đóng gói, nơi chuyển động xoay chính xác là điều cần thiết.
Máy CNC
Được sử dụng trong máy CNC để xoay chính xác các mảnh làm việc trong các hoạt động mài, khoan và xoay.
Thiết bị y tế
Được sử dụng trong các thiết bị y tế như hệ thống hình ảnh, robot phẫu thuật và tự động hóa phòng thí nghiệm để định vị và chuyển động chính xác.
Hàng không vũ trụ và quốc phòng
Ứng dụng trong máy thí nghiệm bay, hệ thống radar và UAV để định hướng và ổn định chính xác.
Truyền thông
Được sử dụng trong các hệ thống định vị ăng-ten để đảm bảo sự sắp xếp chính xác cho truyền tín hiệu tối ưu.
Bao bì và vận chuyển
