Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng HRG

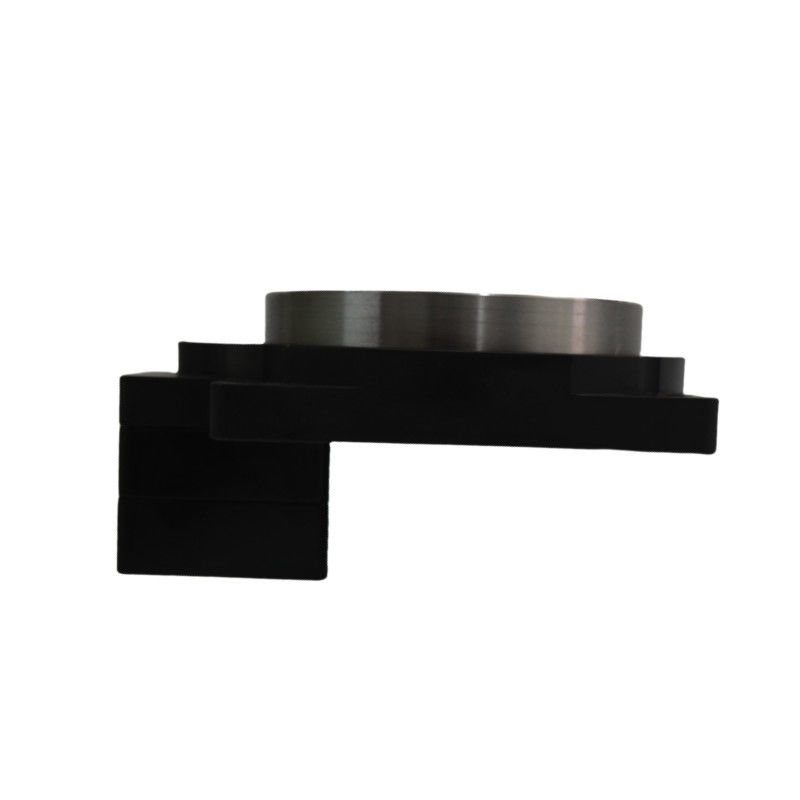

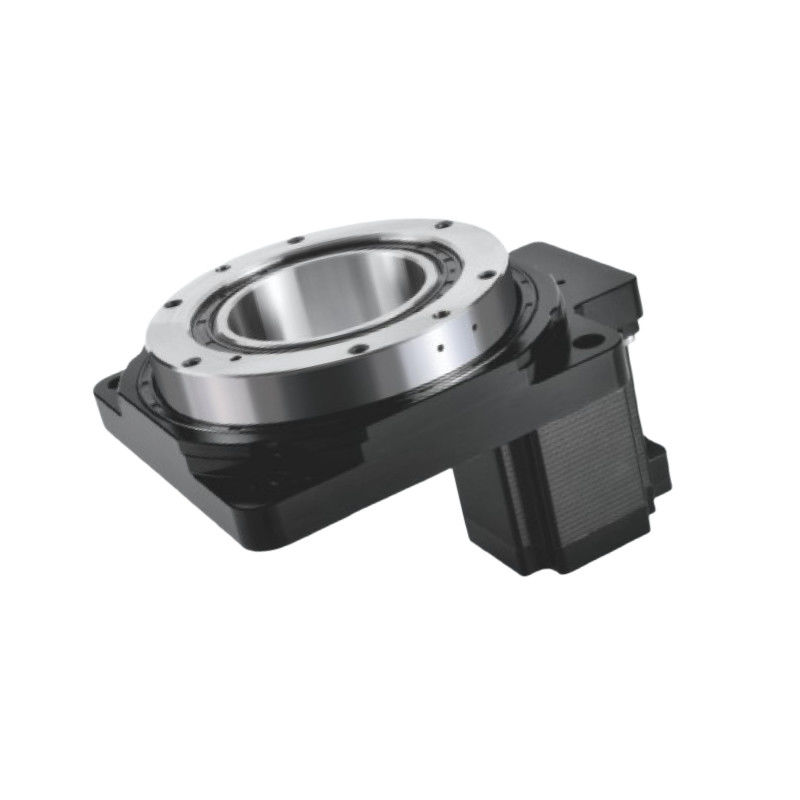

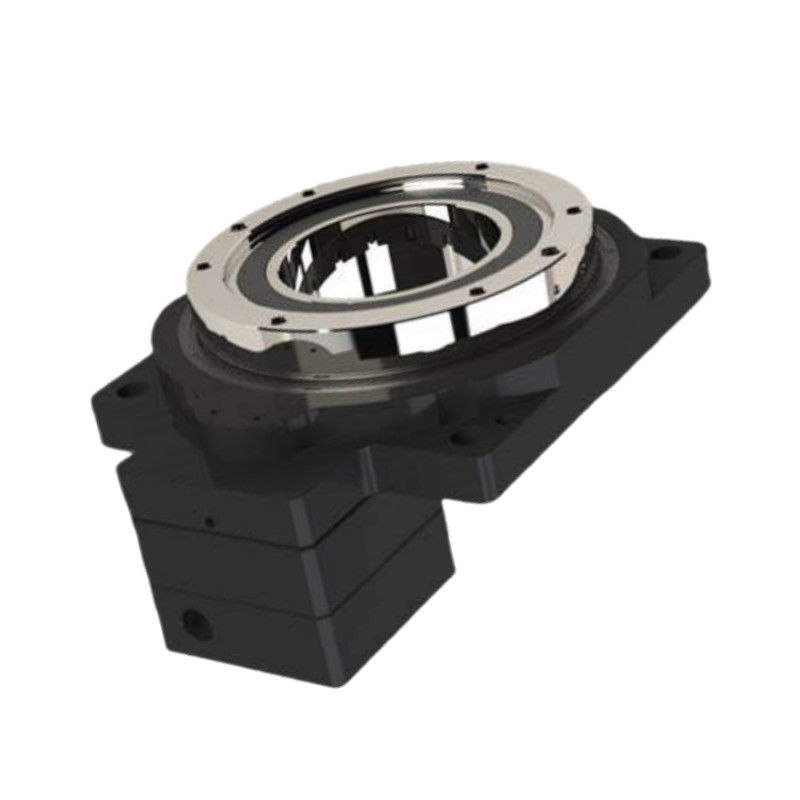

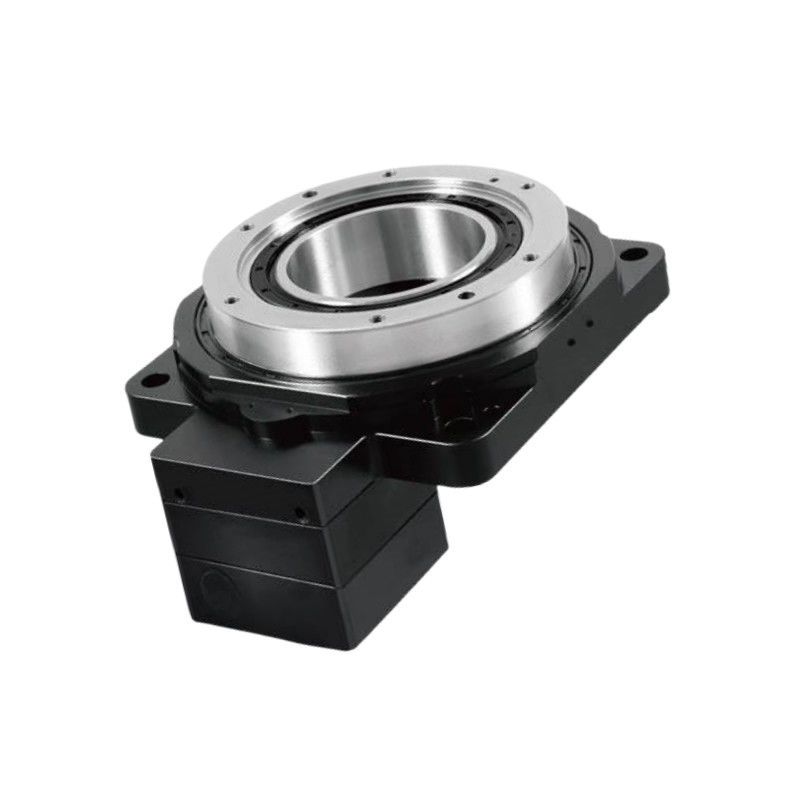

Nền tảng xoay rỗng là một thiết bị cơ học được thiết kế để cung cấp chuyển động xoay chính xác trong khi cho phép các dây cáp, đường ống hoặc các thành phần khác đi qua trung tâm của nó.Thiết kế độc đáo này mang lại một số lợi thế, bao gồm cải thiện tính linh hoạt và tiện lợi trong các ứng dụng khác nhau.
Khung cơ sở:
Nỗ lực nền tảng chứa tất cả các thành phần khác. Nó cung cấp sự ổn định và cứng nhắc cho toàn bộ bộ máy.
Máy quay:
Nền tảng chính xoay quanh trục trung tâm. Đó là nơi các mảnh được gắn và thường được thiết kế để chính xác cao.
Trung tâm rỗng:
Mở trung tâm cho phép các dây cáp, đường ống hoặc các thành phần khác đi qua, cho phép lắp đặt sạch hơn và dễ dàng hơn.
Xích vòng bi lăn:
Các vòng bi chính xác hỗ trợ đĩa quay. Cấu hình của chúng cho phép khả năng chịu tải và độ cứng cao, đảm bảo quay trơn tru.
Cơ chế điều khiển:
Điều này bao gồm động cơ (thường là động cơ servo hoặc stepper) và bánh răng liên quan (như bánh răng xoắn ốc) cung cấp mô-men xoắn cần thiết và điều khiển cho quay.
Cơ chế giải phóng điều chỉnh:
Một hệ thống cho phép tinh chỉnh khoảng cách giữa các bánh răng để giảm thiểu phản ứng và tăng độ chính xác định vị.
Cục đầu vào và Flange:
Các thành phần kết nối động cơ với nền tảng. Giao diện tùy chỉnh cho phép tương thích với các thương hiệu và loại động cơ khác nhau.
Giao diện điều khiển:
Các thành phần hoặc hệ thống điện tử quản lý hoạt động của động cơ, cung cấp kiểm soát tốc độ quay, hướng và vị trí.
Điểm gắn:
Các vị trí trên nền tảng để củng cố các mảnh làm việc hoặc vật cố định, đảm bảo sự ổn định trong quá trình vận hành.
Parameter hiệu suất
| HRG200-10K | ||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 27169x10-6 kg.m2 | |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |
| Động cơ phù hợp (kích thước) | Φ19-Φ70-Φ90-M6 | Trọng lượng trục cho phép | 4000N | Lôi trơn | Mỡ tổng hợp | |
| Tỷ lệ giảm | 10 | Trọng lượng phóng xạ cho phép | 2500N | nhiệt độ hoạt động | -10°C~90°C | |
| Động lực đầu ra định số | 112NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |
| Động lực gia tốc tối đa | 201.6NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |
| Động lực dừng khẩn cấp | 336NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |
| HRG200-18K | ||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 27169x10-6 kg.m2 | |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |
| Động cơ phù hợp (kích thước) | Φ19-Φ70-Φ90-M6 | Trọng lượng trục cho phép | 4000N | Lôi trơn | Mỡ tổng hợp | |
| Tỷ lệ giảm | 18 | Trọng lượng phóng xạ cho phép | 2500N | nhiệt độ hoạt động | -10°C~90°C | |
| Động lực đầu ra định số | 85NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h | |
| Động lực gia tốc tối đa | 153NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 | |
| Động lực dừng khẩn cấp | 680NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB | |
Hình vẽ
Hướng dẫn lắp đặt cho bàn quay rỗng
Các ứng dụng của nền tảng quay rỗng
Robot học:
Được sử dụng trong cánh tay và máy điều khiển robot để định vị và di chuyển chính xác trong các nhiệm vụ lắp ráp và xử lý vật liệu.
Hệ thống tự động hóa:
Tích hợp vào các dây chuyền sản xuất tự động cho các nhiệm vụ như phân loại, đóng gói và đóng gói, nơi chuyển động xoay chính xác là điều cần thiết.
Máy CNC:
Được sử dụng trong máy CNC để xoay chính xác các mảnh làm việc trong các hoạt động mài, khoan và xoay.
Thiết bị y tế:
Được sử dụng trong các thiết bị y tế như hệ thống hình ảnh, robot phẫu thuật và tự động hóa phòng thí nghiệm để định vị và chuyển động chính xác.
Hàng không vũ trụ và quốc phòng:
Ứng dụng trong máy thí nghiệm bay, hệ thống radar và UAV để định hướng và ổn định chính xác.
Truyền thông:
Được sử dụng trong các hệ thống định vị ăng-ten để đảm bảo sự sắp xếp chính xác cho truyền tín hiệu tối ưu.
Kiểm tra và đo lường:
Được tích hợp vào thiết bị thử nghiệm cho các mẫu hoặc thành phần xoay để đánh giá hiệu suất trong các điều kiện khác nhau.
Giải trí và truyền thông:
Được sử dụng trong máy ảnh và hệ thống chiếu sáng để di chuyển mượt mà và được kiểm soát trong sản xuất phim và các sự kiện trực tiếp.
Thiết bị công nghiệp:
Áp dụng trong máy vận chuyển và hệ thống phân loại nơi cần chuyển động xoay để xử lý vật liệu hiệu quả.
Nghiên cứu và Phát triển:
Được sử dụng trong các phòng thí nghiệm và cơ sở nghiên cứu cho các thiết lập thử nghiệm đòi hỏi điều chỉnh góc chính xác.
