Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng HRG
Nền tảng xoay rỗng là một thiết bị cơ học được thiết kế để cung cấp chuyển động xoay chính xác trong khi cho phép các dây cáp, đường ống hoặc các thành phần khác đi qua trung tâm của nó.Thiết kế độc đáo này mang lại một số lợi thế, bao gồm cải thiện tính linh hoạt và tiện lợi trong các ứng dụng khác nhau.
Thiết kế rỗng:
Mở giữa cho phép định tuyến dây cáp, ống dẫn hoặc các yếu tố khác, giảm lộn xộn và đơn giản hóa việc thiết lập trong không gian kín.
Di chuyển chính xác:
Được thiết kế cho độ chính xác cao, nền tảng có thể đạt được độ khoan dung định vị lặp lại dưới 5 giây cung, làm cho nó phù hợp với các ứng dụng đòi hỏi chuyển động chính xác.
Xây dựng vững chắc:
Thông thường được hỗ trợ bởi vòng bi cuộn chéo chất lượng cao, nền tảng có thể xử lý tải trọng và lực lượng đáng kể, cung cấp độ cứng và ổn định đặc biệt.
Khả năng tương thích linh hoạt:
Được thiết kế để chứa các loại động cơ khác nhau, bao gồm cả động cơ servo và stepper, thông qua các sườn và trục đầu vào có thể tùy chỉnh.
Ứng dụng:
Thường được sử dụng trong robot, tự động hóa, gia công CNC, thiết bị y tế và nhiều lĩnh vực khác đòi hỏi chuyển động xoay đáng tin cậy và chính xác.
|
Mô hình | Thông số kỹ thuật | Chiều kính rỗng | Tỷ lệ |
| (mm) | (mm) | |||
|
HRG170-10K HRG170-18K |
170 | 72 |
10 18 |
Parameter hiệu suất
| HRG170-10/18K | ||||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 27619x10-6 kg.m2 | |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung | |
| Động cơ phù hợp (kích thước) | Φ19-Φ70-Φ90-M6 | Trọng lượng trục cho phép | 3000N | Lôi trơn | Mỡ tổng hợp | |
| Tỷ lệ giảm | 10 | 18 | Trọng lượng phóng xạ cho phép | 2000N | nhiệt độ hoạt động | ¥-10°C~90°C |
| Động lực đầu ra định số | 55NM | 45NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h |
| Động lực gia tốc tối đa | 99NM | 81NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 |
| Động lực dừng khẩn cấp | 165NM | 135NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB |

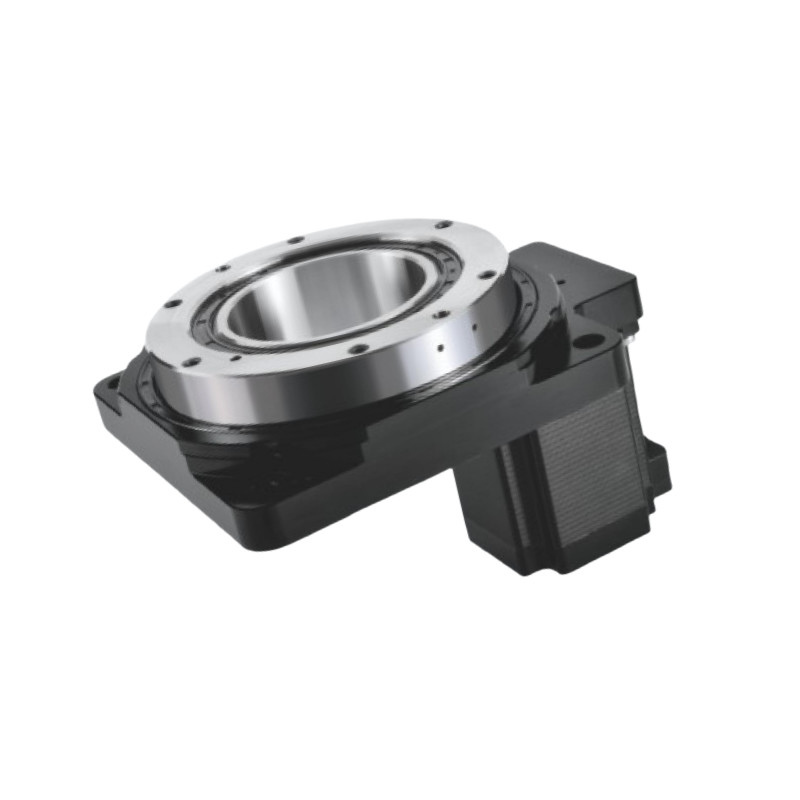

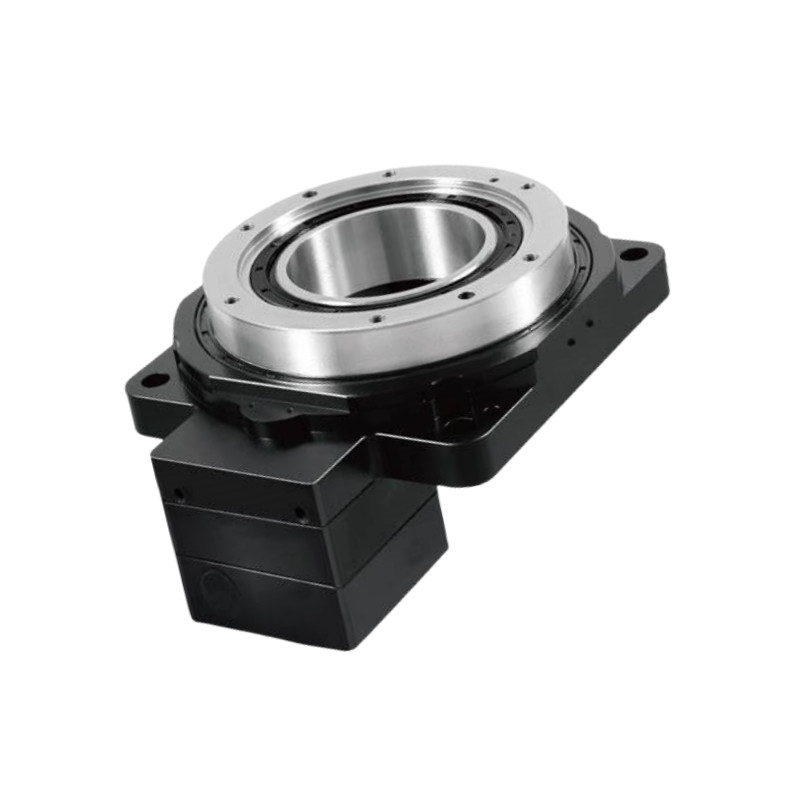

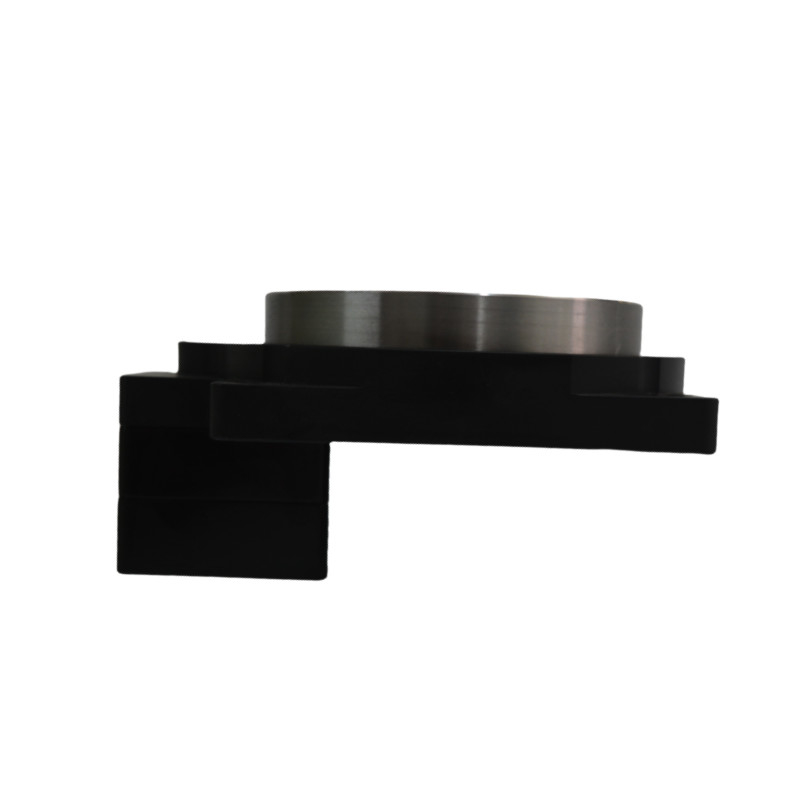

Hình ảnh chi tiết
|
|
|
|
Hình vẽ
Hướng dẫn lắp đặt cho bàn quay rỗng
Các ứng dụng của nền tảng quay rỗng
Robot học:
Được sử dụng trong cánh tay và máy điều khiển robot để định vị và di chuyển chính xác trong các nhiệm vụ lắp ráp và xử lý vật liệu.
Hệ thống tự động hóa:
Tích hợp vào các dây chuyền sản xuất tự động cho các nhiệm vụ như phân loại, đóng gói và đóng gói, nơi chuyển động xoay chính xác là điều cần thiết.
Máy CNC:
Được sử dụng trong máy CNC để xoay chính xác các mảnh làm việc trong các hoạt động mài, khoan và xoay.
Thiết bị y tế:
Được sử dụng trong các thiết bị y tế như hệ thống hình ảnh, robot phẫu thuật và tự động hóa phòng thí nghiệm để định vị và chuyển động chính xác.
Hàng không vũ trụ và quốc phòng:
Ứng dụng trong máy thí nghiệm bay, hệ thống radar và UAV để định hướng và ổn định chính xác.
Truyền thông:
Được sử dụng trong các hệ thống định vị ăng-ten để đảm bảo sự sắp xếp chính xác cho truyền tín hiệu tối ưu.
Kiểm tra và đo lường:
Được tích hợp vào thiết bị thử nghiệm cho các mẫu hoặc thành phần xoay để đánh giá hiệu suất trong các điều kiện khác nhau.
Giải trí và truyền thông:
Được sử dụng trong máy ảnh và hệ thống chiếu sáng để di chuyển mượt mà và được kiểm soát trong sản xuất phim và các sự kiện trực tiếp.
Thiết bị công nghiệp:
Áp dụng trong máy vận chuyển và hệ thống phân loại nơi cần chuyển động xoay để xử lý vật liệu hiệu quả.
Nghiên cứu và Phát triển:
Được sử dụng trong các phòng thí nghiệm và cơ sở nghiên cứu cho các thiết lập thử nghiệm đòi hỏi điều chỉnh góc chính xác.
