Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng HRG
Nền tảng xoay rỗng là một thiết bị cơ học tiên tiến được thiết kế cho các ứng dụng chuyển động xoay chính xác. Nó có thiết kế rỗng độc đáo cho phép dễ dàng định tuyến các cáp và đường ống,tăng cường tính linh hoạt của nó trong các thiết lập khác nhau.
Độ chính xác cao:
Đạt được độ chính xác định vị lặp lại dưới 5 giây cung, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi.
Độ cứng cao:
Được hỗ trợ bởi các vòng bi cuộn chéo chính xác, nền tảng có thể chịu được các lực phóng xạ, trục và lật đáng kể, cung cấp độ cứng hơn mười lần so với vòng bi truyền thống.
Sự tương thích động cơ linh hoạt:
Dễ dàng cấu hình để chứa các thương hiệu và loại động cơ khác nhau, bao gồm cả động cơ servo và stepper, thông qua các sườn và trục đầu vào có thể tùy chỉnh.
Tốc mô-men hiệu quả:
Sử dụng một cơ chế giảm bánh răng xoắn ốc một giai đoạn để tăng mô-men xoắn đầu ra, với các bánh răng được đánh giá dưới mức 5 để chính xác.
Đặt hàng thuận tiện:
Bề mặt nền tảng cho phép khóa trực tiếp các mảnh làm việc, hợp lý hóa quy trình tải và tăng hiệu quả hoạt động.
Hoạt động suôn sẻ:
Được thiết kế để quay ổn định và trơn tru, đảm bảo vị trí nhanh và rung động tối thiểu trong khi vận hành.
Xây dựng vững chắc:
Được xây dựng để chịu được nhiều căng thẳng hoạt động trong khi duy trì hiệu suất cao, làm cho nó phù hợp với các ứng dụng công nghiệp và tự động hóa.
Nền tảng quay rỗng là lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao, linh hoạt và bền, làm cho nó trở thành một tài sản có giá trị trong ngành công nghiệp robot, sản xuất và tự động hóa.
|
Mô hình | Thông số kỹ thuật | Chiều kính rỗng | Tỷ lệ |
| (mm) | (mm) | |||
| HRG110-05K HRG110-10K |
110 | 35 |
5 10 |
Parameter hiệu suất
| HRG110-05/10K | |||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 1483x10-6 kg.m2 |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung |
| Động cơ phù hợp (kích thước) | Φ14-Φ50-Φ70-M4 | Trọng lượng trục cho phép | 2000N | Lôi trơn | Mỡ tổng hợp |
| Tỷ lệ giảm | 5, 10 | Trọng lượng phóng xạ cho phép | 1200N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 35NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h |
| Động lực gia tốc tối đa | 70NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 |
| Động lực dừng khẩn cấp | 105NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB |

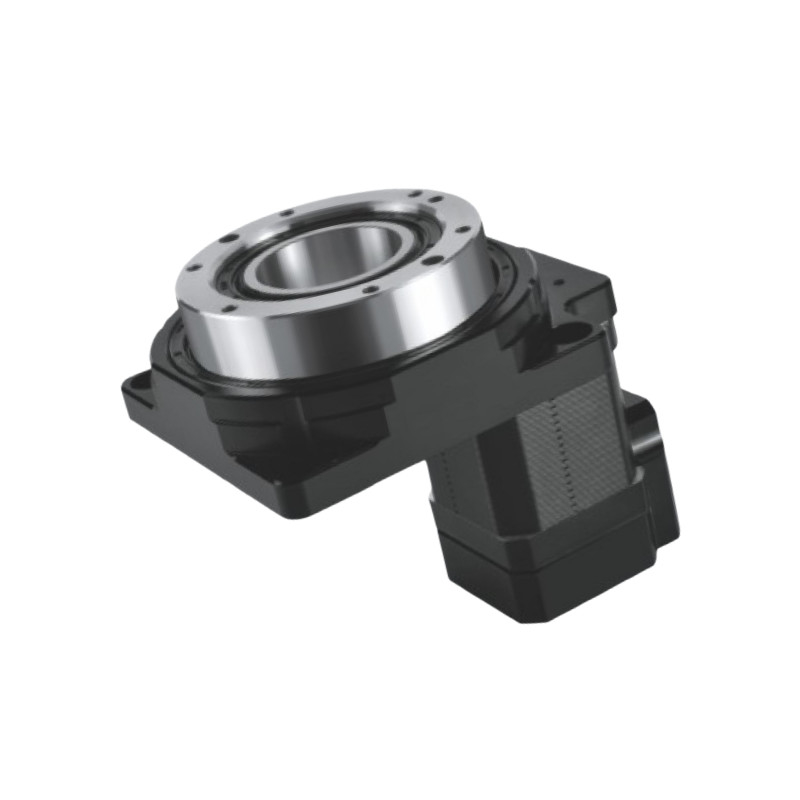

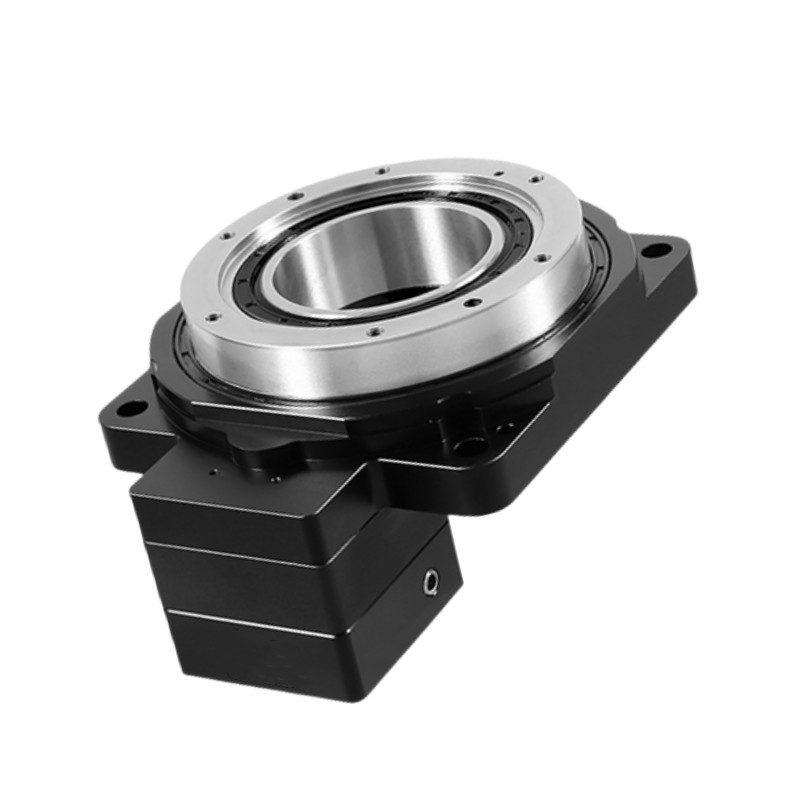

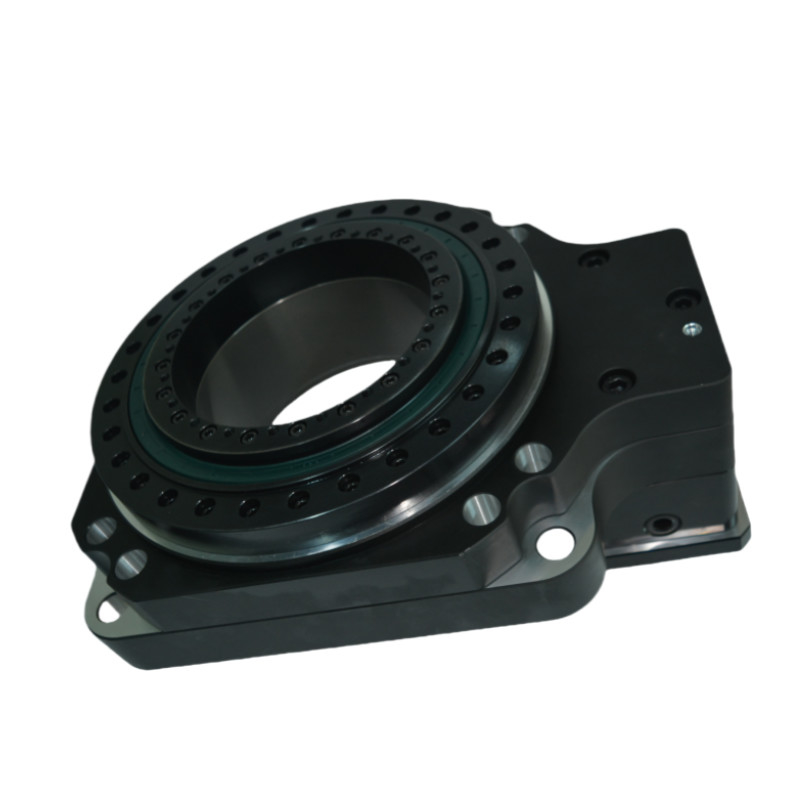

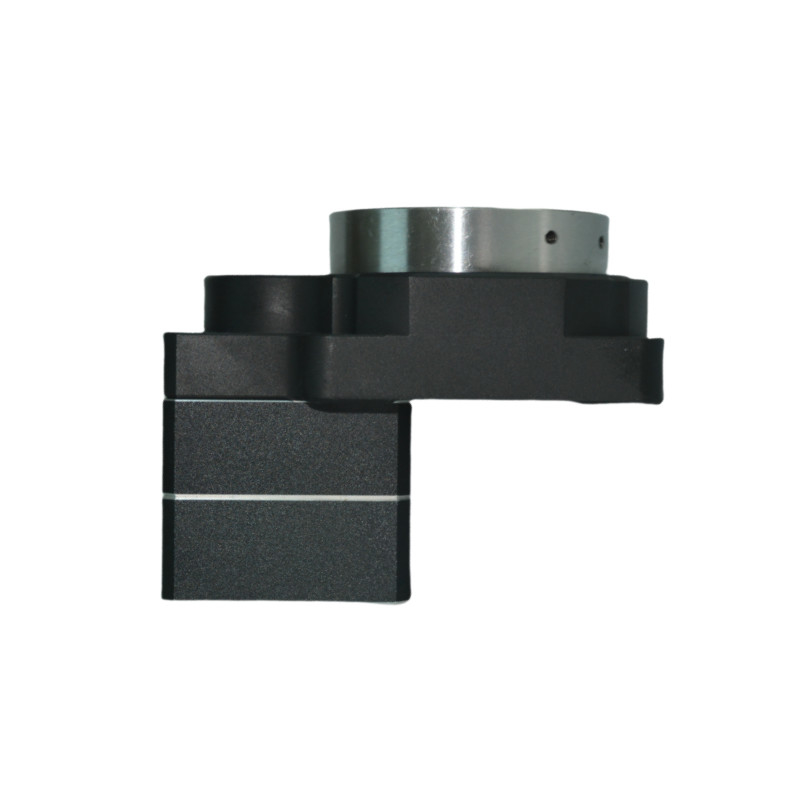

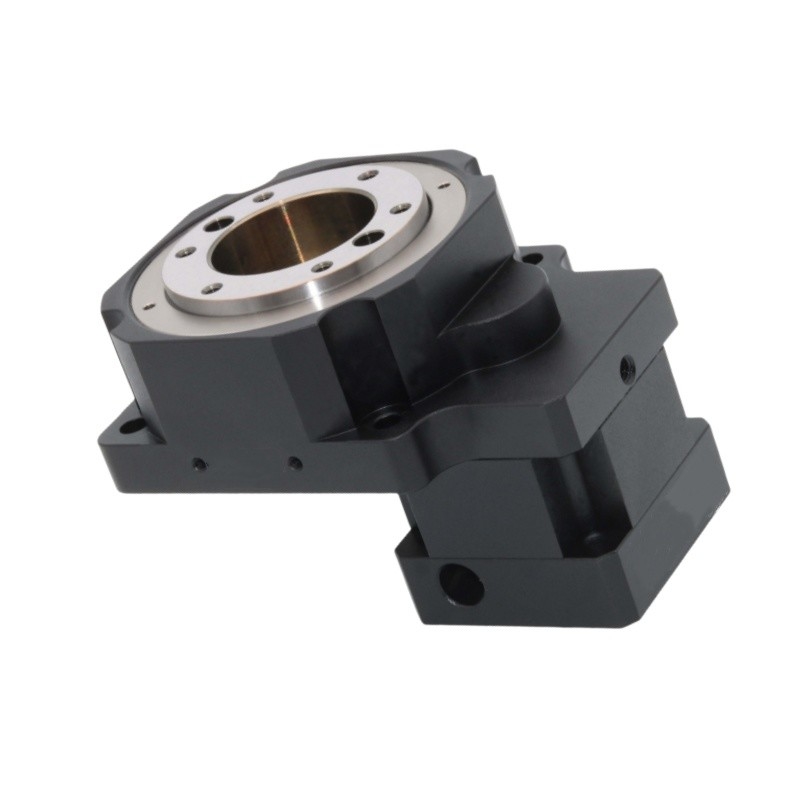

Hình ảnh chi tiết
|
|
|
|
Hình vẽ
Hướng dẫn lắp đặt cho bàn quay rỗng
