Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng HRG
Nền tảng quay được hỗ trợ bởi một bộ vòng bi cuộn chính xác.và đường kính của chúng lớn hơn một chút so với kích thước đường cong giữa vòng tròn bên trong và bên ngoài của vòng biThiết lập này tạo ra tải trước giữa các vòng bên trong và bên ngoài và các cuộn.và những khoảnh khắc thay đổi, cung cấp độ cứng hơn mười lần so với vòng bi truyền thống.
Sau khi lắp ráp, nền tảng quay servo được nghiền lại ở đường kính bên ngoài và mặt cuối của đĩa quay,sử dụng các vòng bi cuộn chéo như trung tâm quay (đồng độ tiêu chuẩn là chính xác xoay)Điều này đảm bảo dung sai đồng trục và song song của đĩa quay.
Nền tảng xoay rỗng cho phép thay đổi kích thước giao diện linh hoạt thông qua các vảy tùy chỉnh và lỗ trục đầu vào, làm cho nó phù hợp để kết nối bất kỳ thương hiệu động cơ servo hoặc động cơ bước nào.
|
Mô hình | Thông số kỹ thuật | Chiều kính rỗng | Tỷ lệ |
| (mm) | (mm) | |||
| HRG85-05K HRG85-10K |
85 | 33 |
5 10 |
Parameter hiệu suất
| HRG85-05K | |||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 1203x10-6 kg.m2 |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung |
| Động cơ phù hợp (kích thước) | Φ14-Φ50-Φ70-M4 | Trọng lượng trục cho phép | 500N | Lôi trơn | Mỡ tổng hợp |
| Tỷ lệ giảm | 5 | Trọng lượng phóng xạ cho phép | 250N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 18NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h |
| Động lực gia tốc tối đa | 32NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 |
| Động lực dừng khẩn cấp | 54NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB |
| HRG85-10K | |||||
| Hỗ trợ nền tảng đầu ra | Xích vòng bi cán | Tốc độ đầu ra cho phép | 200 vòng/phút | Trọng lực xoay | 1203x10-6 kg.m2 |
| Di chuyển chuyển động | 360° ((chuyển theo bất kỳ góc nào) | Độ chính xác định vị lặp đi lặp lại | ±15 giây cung | Độ chính xác vị trí | ≤30 giây cung |
| Động cơ phù hợp (kích thước) | Φ14-Φ50-Φ70-M4 | Trọng lượng trục cho phép | 500N | Lôi trơn | Mỡ tổng hợp |
| Tỷ lệ giảm | 10 | Trọng lượng phóng xạ cho phép | 250N | nhiệt độ hoạt động | -10°C~90°C |
| Động lực đầu ra định số | 14NM | Sự song song của nền tảng đầu ra | 0.02mm | Tuổi thọ | 20000h |
| Động lực gia tốc tối đa | 25.2NM | Dòng chảy của bề mặt nền tảng đầu ra | 0.01mm | Mức sản xuất | IP65 |
| Động lực dừng khẩn cấp | 42NM | Runout của Output Platform Excircle | 0.01mm | Mức tiếng ồn | ≤ 65dB |

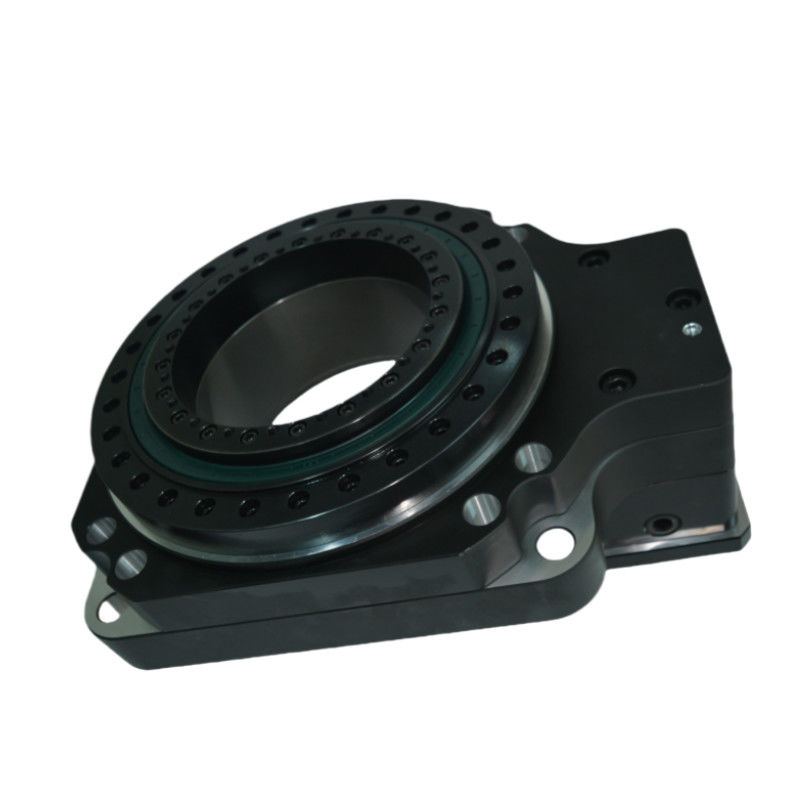

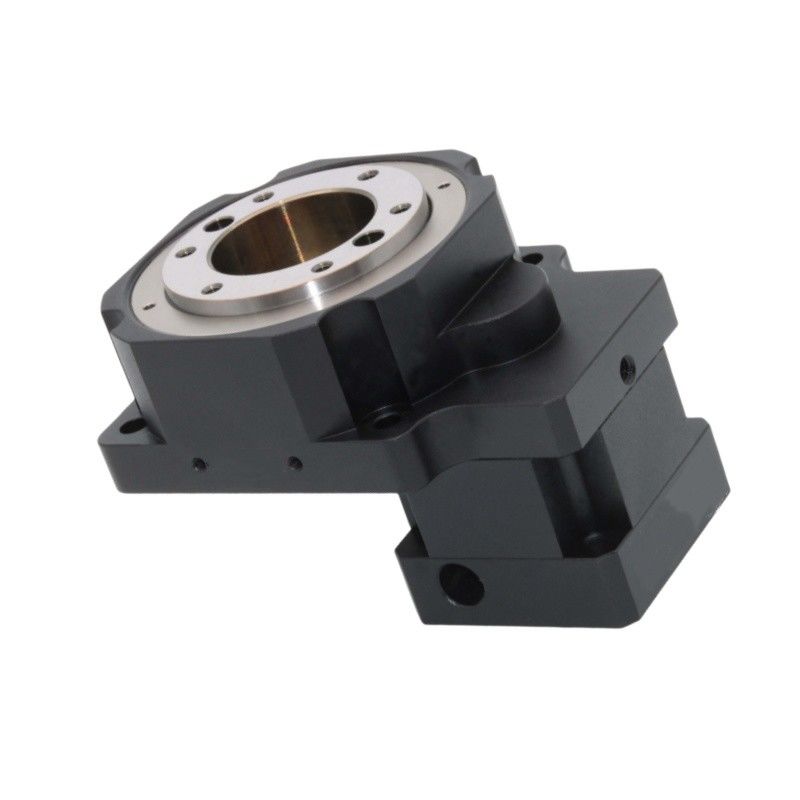

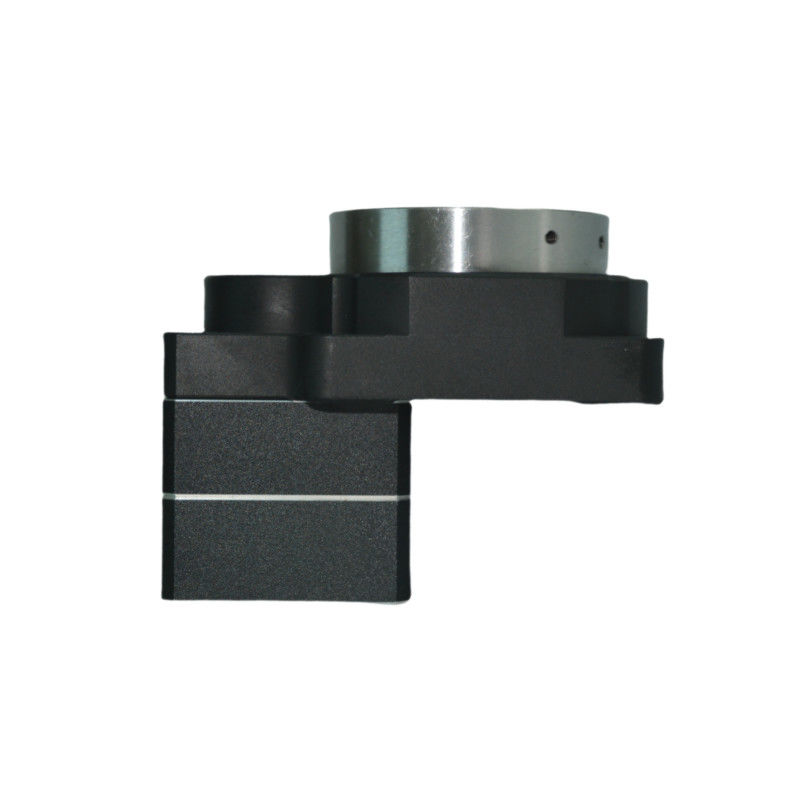

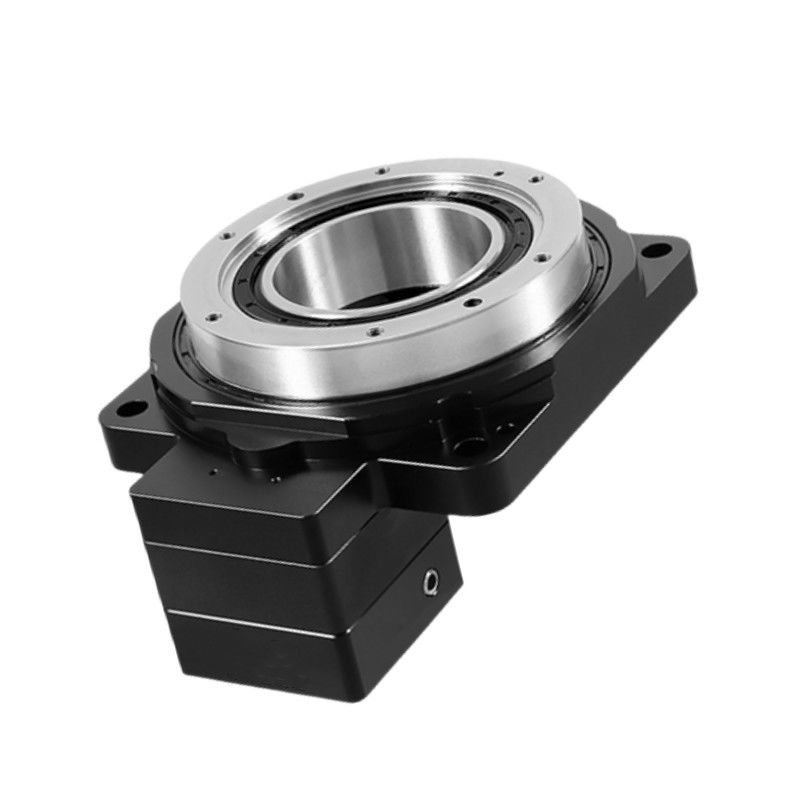

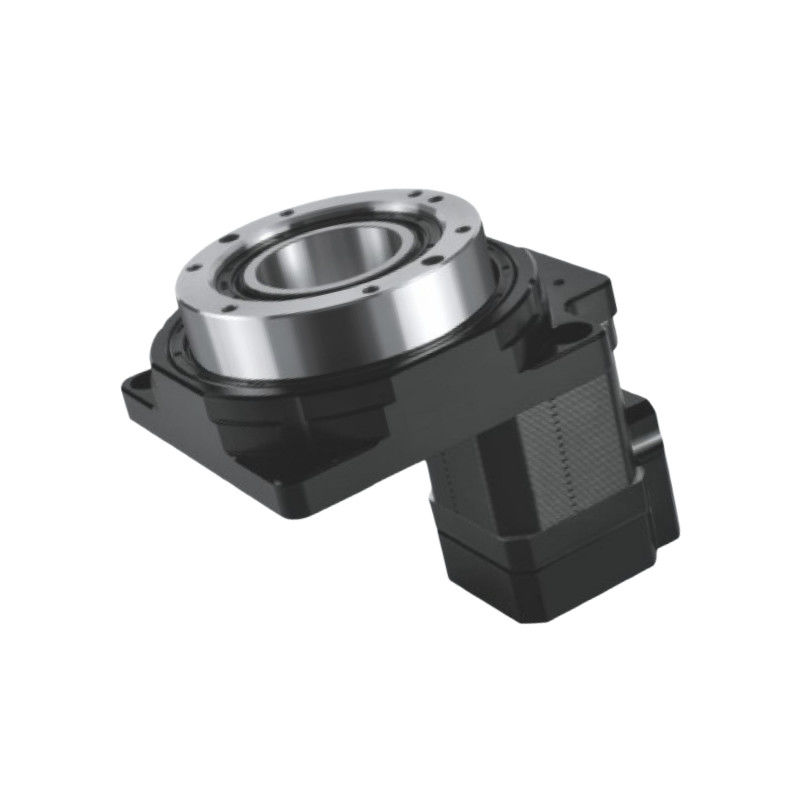

Hình ảnh chi tiết
|
|
|
|
Hình vẽ
Hướng dẫn lắp đặt cho bàn quay rỗng
Bao bì và vận chuyển
