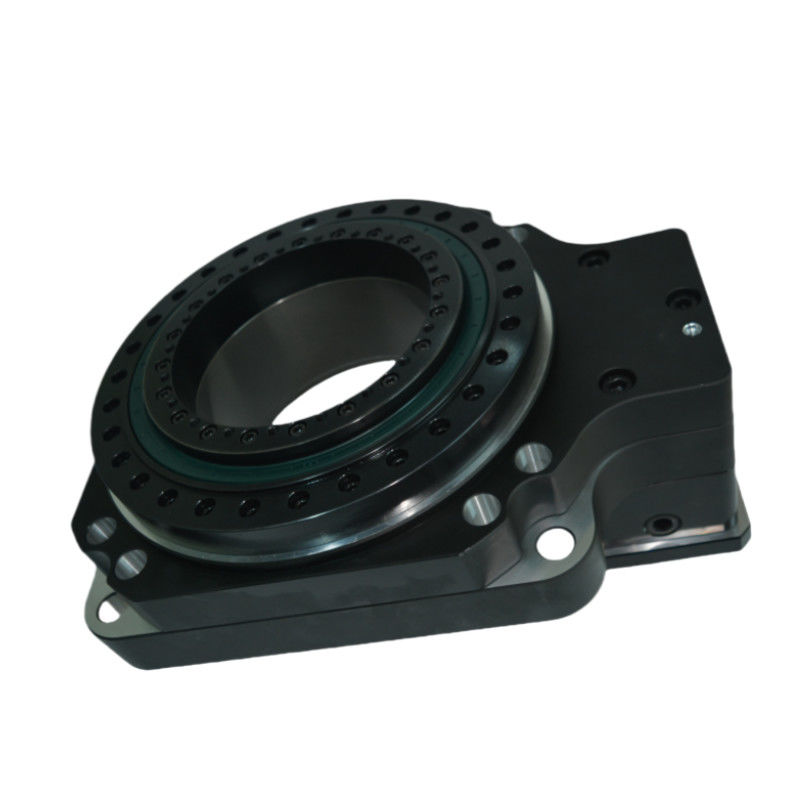

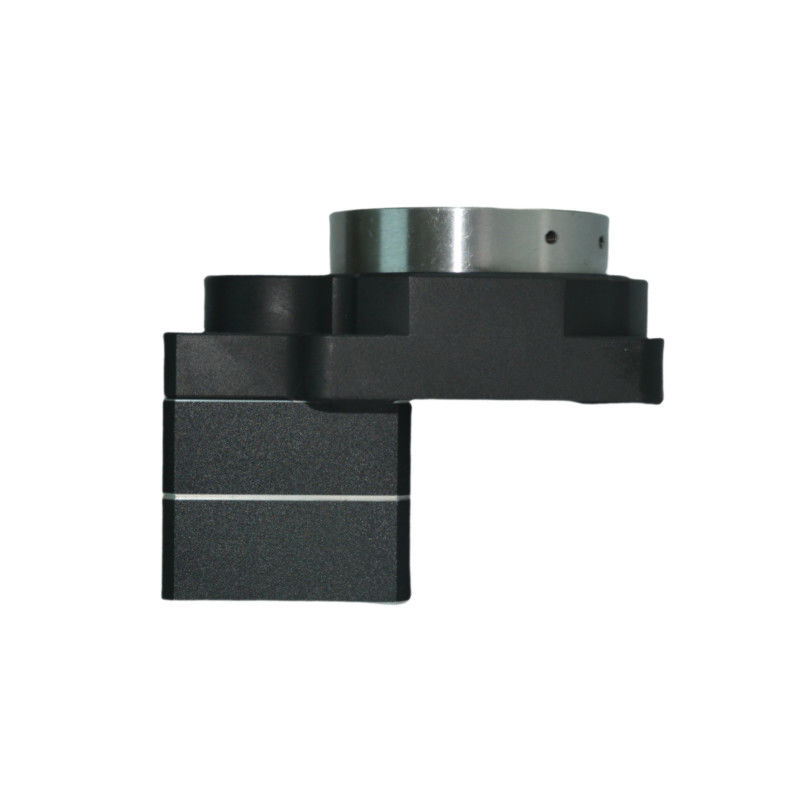

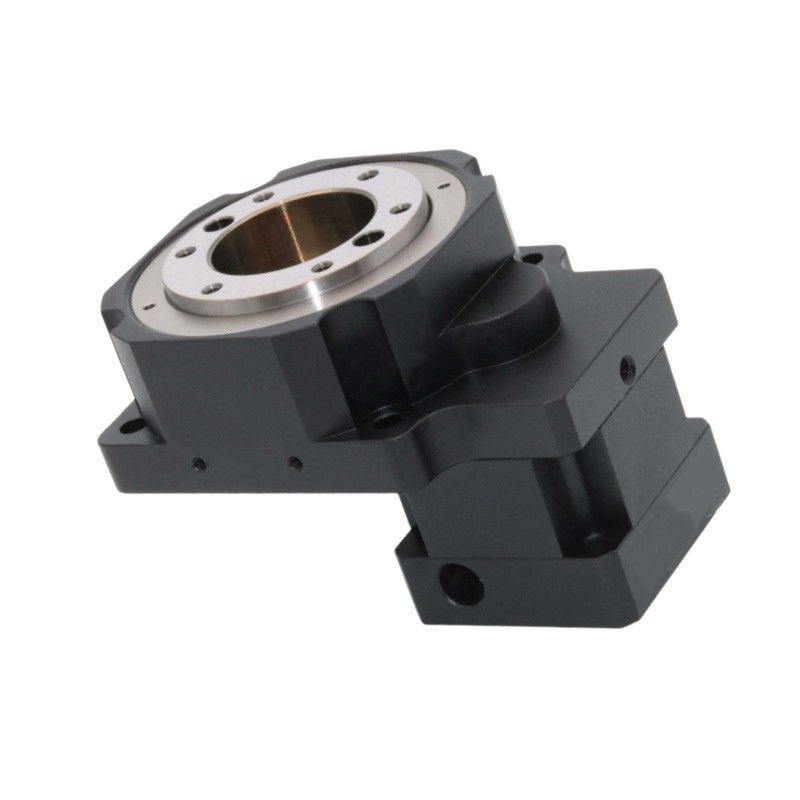

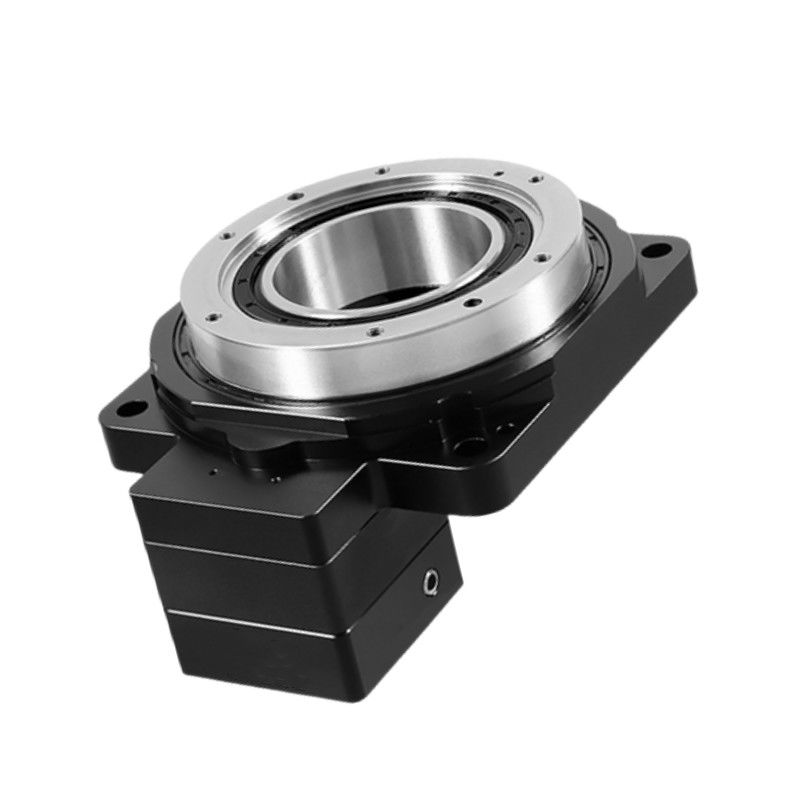

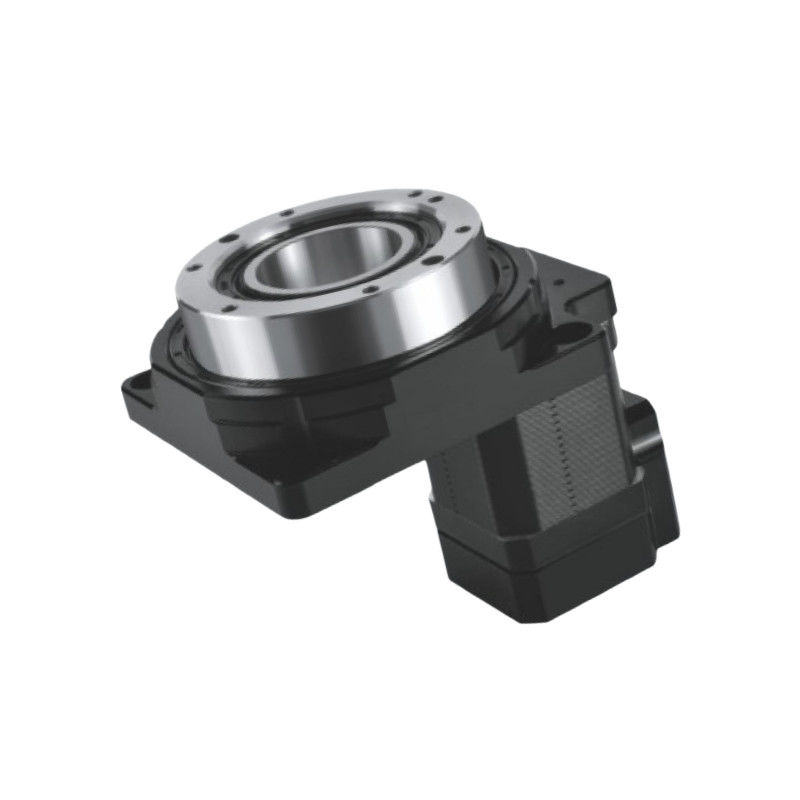

Name: Chiếc máy quay cao độ chính xác trục rỗng bàn xoay Servo Rotary Gearbox Actuator Trục xoay
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Dòng HRG
Availability: InStock

Nhà > các sản phẩm > Bàn quay rỗng >

Chiếc máy quay cao độ chính xác trục rỗng bàn xoay Servo Rotary Gearbox Actuator Trục xoay

Servo Rotary Gearbox Actuator Rotary Table

Bàn quay trục rỗng chính xác cao

Bàn quay nền tảng xoay rỗng

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

Dòng HRG

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chiếc máy quay cao độ chính xác trục rỗng bàn xoay Servo Rotary Gearbox Actuator Trục xoay

Chi tiết sản phẩm

Sản phẩm:

Bàn xoay rỗng HRG 60

Hỗ trợ nền tảng đầu ra:

Vòng bi lăn chéo

Chuyển động chuyển đổi:

360° (Xoay ở mọi góc độ)

Động cơ phù hợp (Kích thước):

Φ8-Φ30-Φ45-M3

Tỉ lệ giảm:

Mô-men xoắn đầu ra định mức:

5Nm

Mô-men xoắn tăng tốc tối đa:

9nm

Mô men dừng khẩn cấp:

15nm

Nhiệt độ hoạt động:

－10℃~90℃

Mức độ sản xuất:

IP65

Mức độ tiếng ồn:

≤ 65dB

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

để được thương lượng

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Bảng nền tảng xoay tròn xoay tròn xoay cho hộp số hành tinh chính xác cao

Nhận được giá tốt nhất

Nền tảng xoay rỗng chính xác cao với hộp số hành tinh cho tải trọng giảm hành tinh bàn xoay

Nhận được giá tốt nhất

Trình quay giảm tải trọng hành tinh cho giai đoạn quay rỗng hạng nặng

Nhận được giá tốt nhất

Nền tảng xoay rỗng chính xác cao cho tải trọng nặng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

HRG SeriesBàn quay rỗng

Nền tảng xoay rỗng là một sản phẩm mang tính cách mạng được thiết kế cho các ứng dụng chuyển động xoay khác nhau. Nó có thể thay thế động cơ DD và máy chia cam trong khi kết hợp hiệu quả cao, độ chính xácđộ cứngSản phẩm này đại diện cho một bước đột phá trong cơ chế chuyển động xoay, đạt được sự cân bằng giữa các yếu tố này với độ chính xác định vị lặp lại ≤ 5 giây cung.Nó dễ dàng chứa động cơ và cung cấp khả năng tải ổn định, tương thích với động cơ AC servo hoặc động cơ bước để phân đoạn góc tùy ý.Điều này không chỉ đáp ứng các khả năng điều khiển số mà các máy chia truyền thống không thể đạt được mà còn cung cấp độ chính xác định vị so với động cơ DDNó giảm đáng kể chi phí và mang lại lợi ích không mong đợi.

Đặc điểm

Tương thích với các động cơ servo từ 100 đến 750W.
Các mảnh làm việc có thể được bảo mật trực tiếp.
Bề mặt nền tảng quay cho phép khóa trực tiếp các mảnh làm việc, tăng sự tiện lợi trong việc tải.
Sợi dây tiện lợi; thiết kế rỗng này giúp dễ dàng cả dây và đường ống.
Độ chính xác cao, với độ chính xác định vị dưới một phút cung và độ chính xác định vị lặp lại ± 15 giây.
Hoạt động trơn tru; nền tảng quay ổn định, trơn tru và có vị trí nhanh chóng.
Tương thích với các động cơ khác nhau; nền tảng quay rỗng có thể được điều khiển bởi các động cơ servo từ các thương hiệu khác nhau.

Mô hình	Thông số kỹ thuật	Chiều kính rỗng	Tỷ lệ
Mô hình	(mm)	(mm)	Tỷ lệ
HRG60-05K	60	28	5

Parameter hiệu suất

Hỗ trợ nền tảng đầu ra	Xích vòng bi cán	Tốc độ đầu ra cho phép	200 vòng/phút	Trọng lực xoay	735x10-7 kg.m2
Di chuyển chuyển động	360° ((chuyển theo bất kỳ góc nào)	Độ chính xác định vị lặp đi lặp lại	±15 giây cung	Độ chính xác vị trí	≤30 giây cung
Động cơ phù hợp (kích thước)	Φ8-Φ30-Φ45-M3	Trọng lượng trục cho phép	250N	Lôi trơn	Mỡ tổng hợp
Tỷ lệ giảm	5	Trọng lượng phóng xạ cho phép	125N	nhiệt độ hoạt động	-10°C~90°C
Động lực đầu ra định số	5NM	Sự song song của nền tảng đầu ra	0.02mm	Tuổi thọ	20000h
Động lực gia tốc tối đa	9NM	Dòng chảy của bề mặt nền tảng đầu ra	0.01mm	Mức sản xuất	IP65
Động lực dừng khẩn cấp	15NM	Runout của Output Platform Excircle	0.01mm	Mức tiếng ồn	≤ 65dB

Hình ảnh chi tiết

Hình vẽ

Chiếc máy quay cao độ chính xác trục rỗng bàn xoay Servo Rotary Gearbox Actuator Trục xoay 5

Hướng dẫn lắp đặt cho bàn quay rỗng

Bao bì và vận chuyển

Chiếc máy quay cao độ chính xác trục rỗng bàn xoay Servo Rotary Gearbox Actuator Trục xoay 8
