Place of Origin:
Jiangsu, China
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Model Number:
RV - E
Máy giảm RVđược sử dụng cho ba khớp của eo và khuỷu tay của chân của robot với mô-men xoắn lớn, và robot công nghiệp với tải trọng lớn sử dụng RV cho một, hai và ba trục.So với bộ giảm âm thanh, chìa khóa của máy giảm RV nằm trong công nghệ chế biến và quy trình lắp ráp. Máy giảm RV có độ bền mệt mỏi, độ cứng và tuổi thọ cao hơn.
Các đặc điểm chính
Spphát triểns
 |
Thông số kỹ thuật | Động lực đầu ra kgf-m ((Nm) |
| 20 | 17 ((167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
Bảng tham số của dòng RV - E
| Mô hình | Độ cứng xoắn | Kích thước ((mm) | Mô-men định số (T0) |
Tốc độ đầu ra số (N0) |
Độ cứng xoắn | Loại động cơ bị mất | Phản ứng dữ dội | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Trọng lượng (kg) |
||
| Nm/arc.min | a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
Arc.min. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 vòng/phút | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±132.0 | 8820 | 24500 | 66.4 | |||

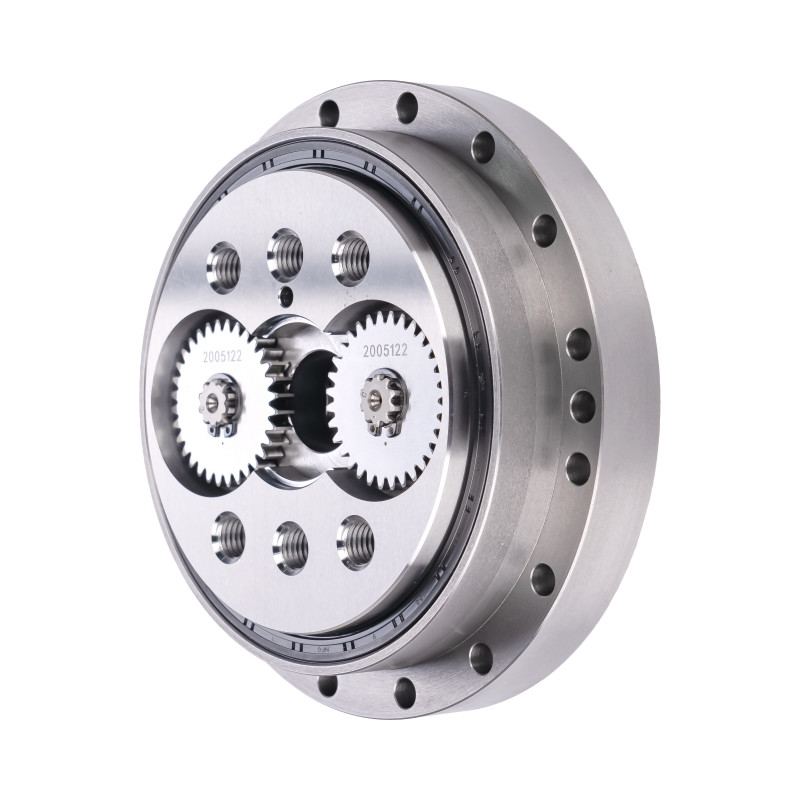

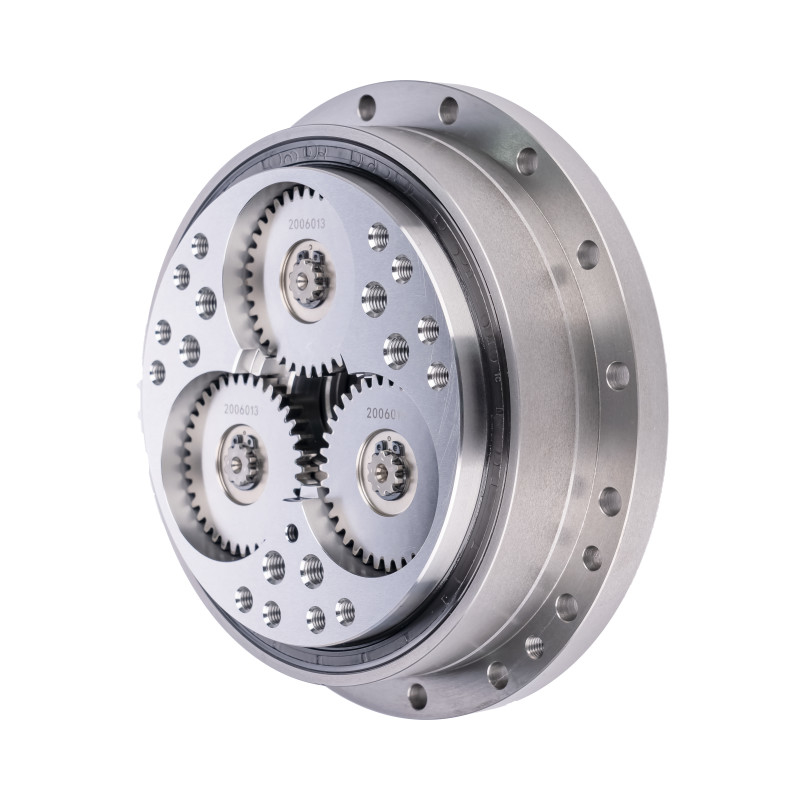

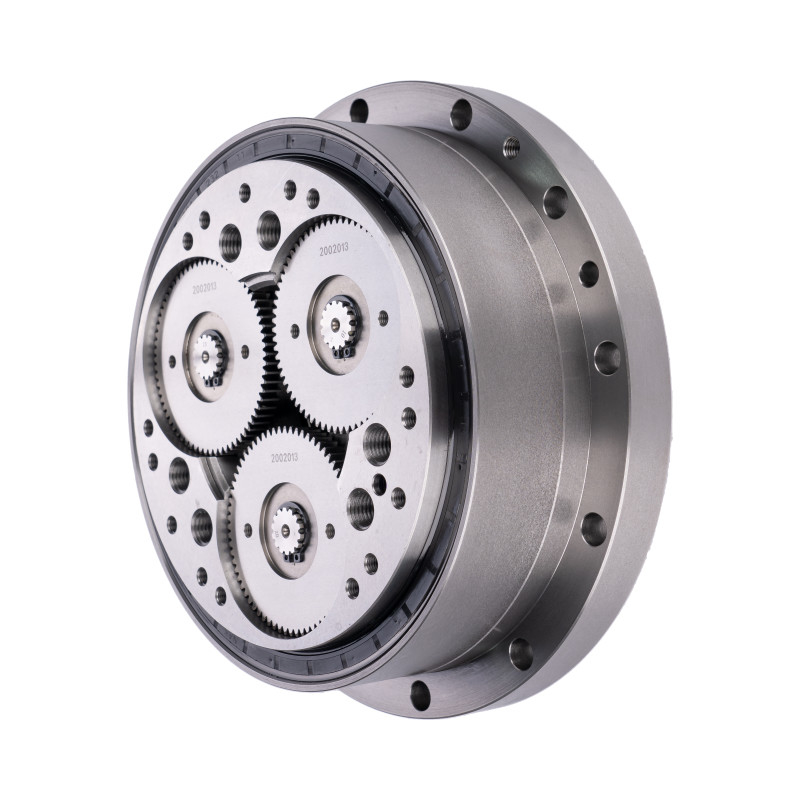

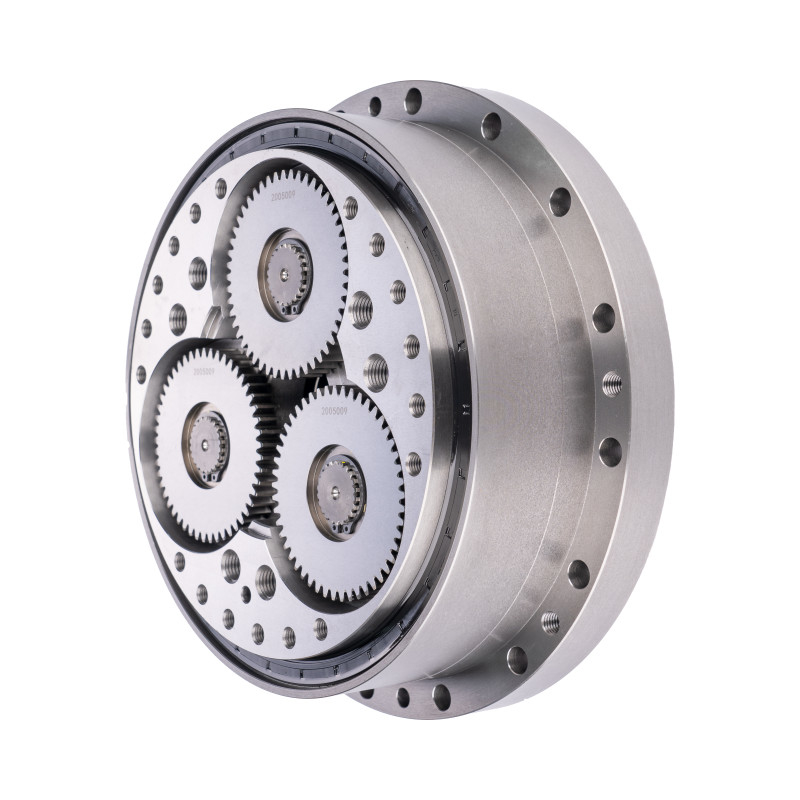

Hình ảnh chi tiết
| Đặc điểm chính của RV - E Series Solid Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV Solid Shaft | ||
|
Vật liệu
|
Thép, nhôm | ||
| Tỷ lệ tiêu chuẩn | 57 đến 160 | ||
| Động lực đầu ra | 17 đến 450 Nm | ||
|
Độ cứng xoắn
|
372 đến 7448 Nm/arc.min. | ||
| Mô-men định số | 167 đến 4410 Nm | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
833 đến 22050 Nm | ||
|
Tốc độ đầu ra số
|
15 vòng/phút | ||
|
Mô hình
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
Trọng lượng
|
4.7 đến 66,4kg | ||
| Tuổi thọ thiết kế | 6000 giờ | ||
| Bảo hành | 1 năm | ||
Ứng dụng
Câu hỏi thường gặp
Những lợi ích của một động cơ xoắn ốc là gì?
Các hộp số xoay cung cấp một số lợi thế, bao gồm tỷ lệ giảm cao, thiết kế nhỏ gọn, khả năng chịu tải đặc biệt, phản ứng phản ứng tối thiểu và khả năng chống va chạm tuyệt vời.Những tính năng này làm cho chúng lý tưởng cho các ứng dụng đòi hỏi kiểm soát chuyển động chính xác và độ tin cậy dưới tải trọng lớn.
Các bánh xe giảm tốc xe RV có phản ứng không?
Ưu điểm của bánh răng xoáy so với bánh răng hành tinh:
Hầu như không phản ứng ngược trong suốt cuộc đời, độ cứng hơn, thiết kế nhỏ gọn hơn.
Làm thế nào để một máy giảm RV hoạt động?
Cánh đầu vào được lắp đặt kỳ dị vào vòng bi yếu tố cán (thường là vòng bi cuộn hình trụ), khiến đĩa xoay xoay trong một vòng tròn.Các đĩa vòng xoay sẽ tự động xoay xung quanh vòng bi khi nó được đẩy chống lại bánh răng vòng.
Máy giảm tốc RV là gì?
Máy giảm RV là một máy giảm độ chính xác cao với cấu trúc giảm bánh xe chân xoáy.Máy giảm có đặc điểm kích thước nhỏ, trọng lượng nhẹ, độ cứng cao, và sức đề kháng quá tải.
