Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - N

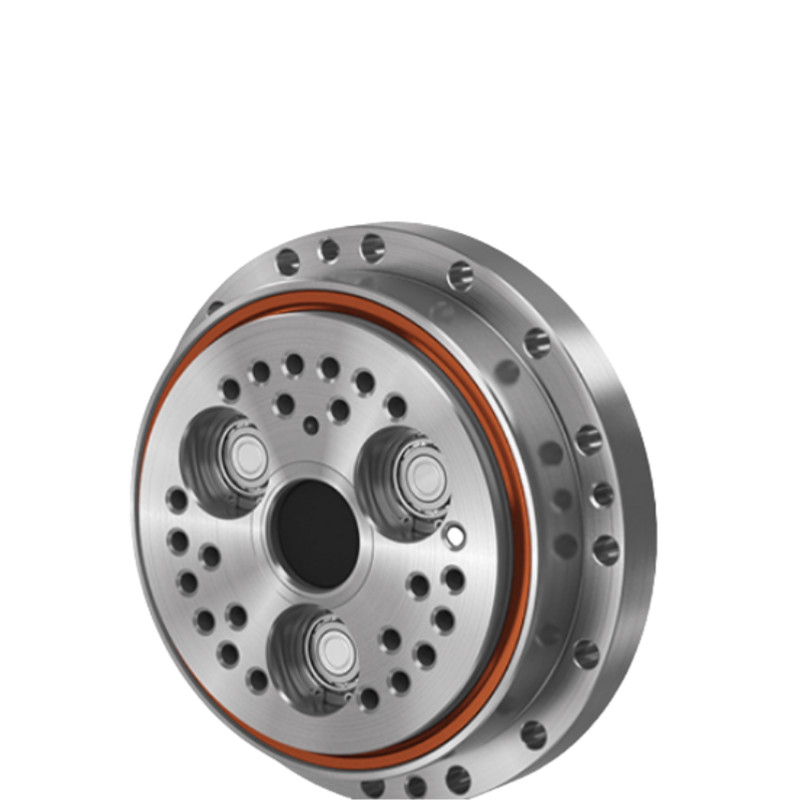

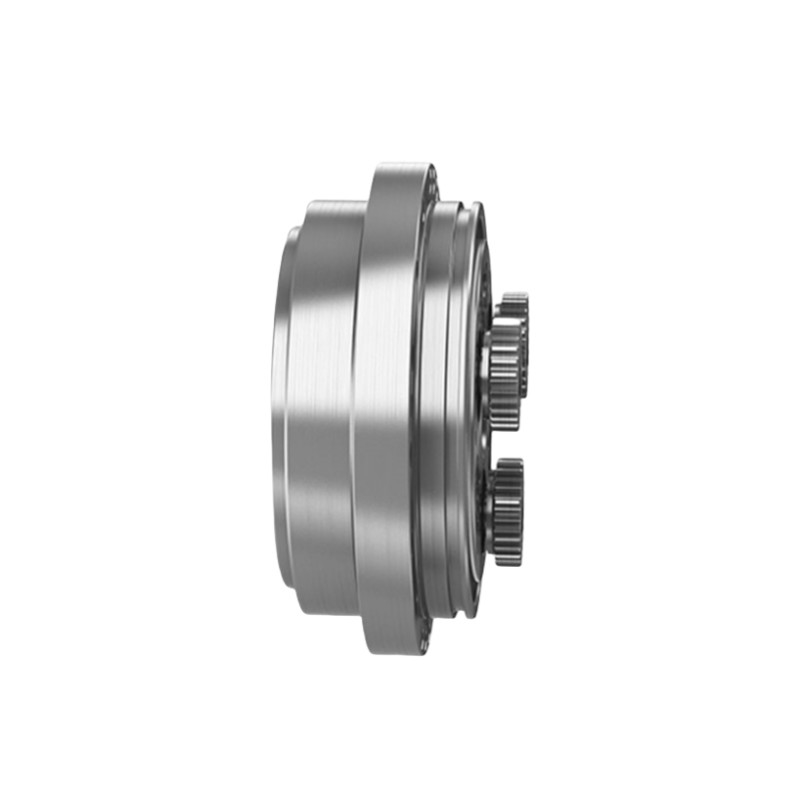

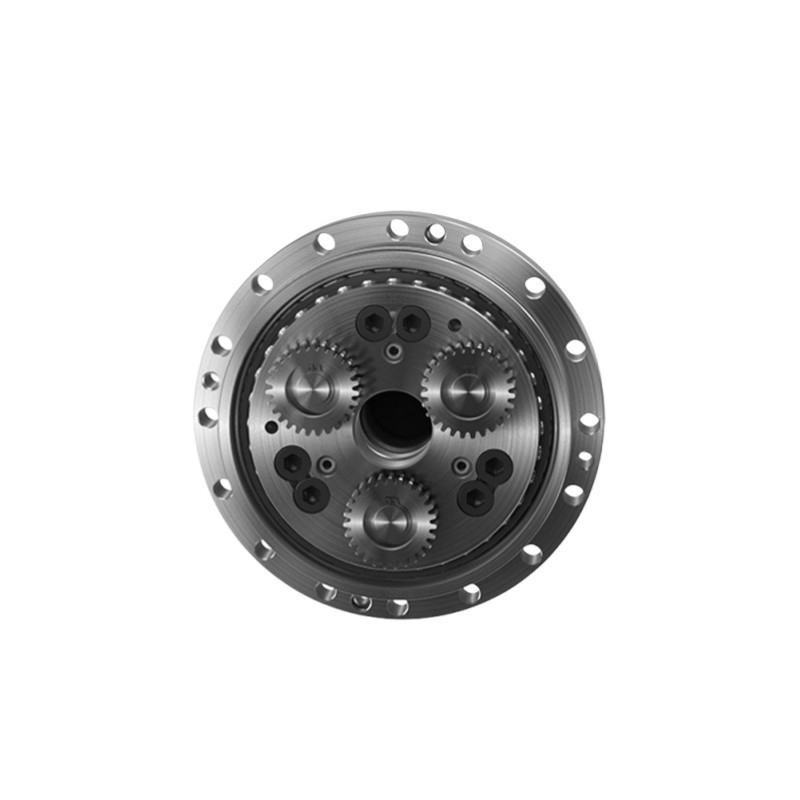

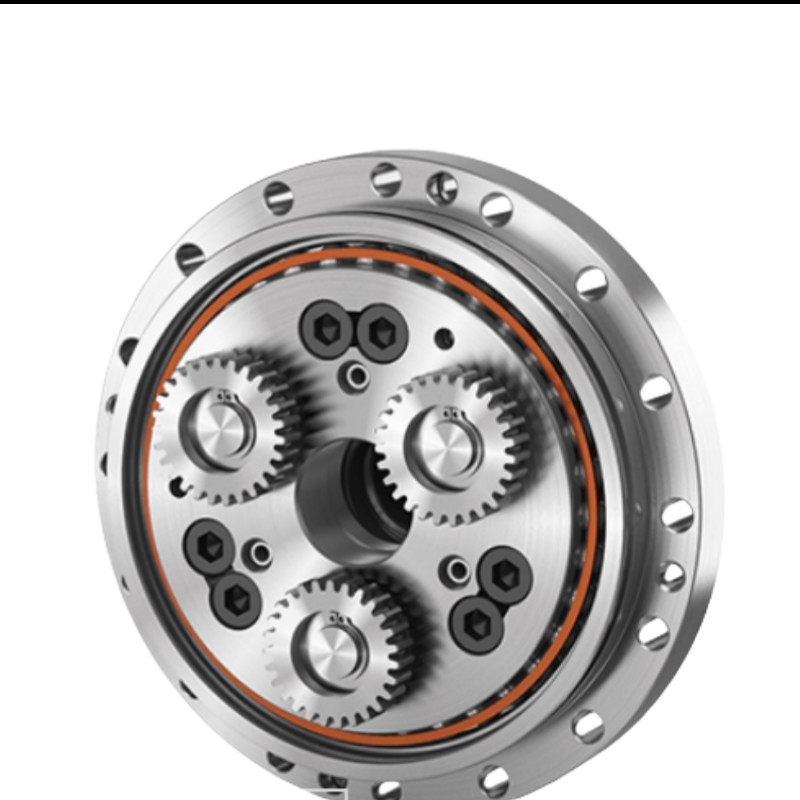

được biết đến với độ chính xác cao, kích thước nhỏ gọn và khả năng truyền mô-men xoắn tuyệt vời.
Máy giảm RV được sử dụng cho ba khớp chân, eo và khuỷu tay của robot có mô-men xoắn lớn, và robot công nghiệp có tải trọng lớn sử dụng RV cho trục đầu tiên, thứ hai và thứ ba.
Các cân nhắc lựa chọn cho máy giảm tải RV dòng N
Yêu cầu mô-men xoắn và tốc độ:
Chọn tỷ lệ giảm phù hợp dựa trên mô-men xoắn và tốc độ đầu ra cần thiết.
Hạn chế kích thước và trọng lượng:
Đảm bảo tương thích với giới hạn không gian và trọng lượng tổng thể của hệ thống.
Các yếu tố môi trường:
Hãy xem xét các điều kiện hoạt động như nhiệt độ, độ ẩm và khả năng chống va chạm.
Độ chính xác và khả năng lặp lại:
Đánh giá khả năng của hộp số để duy trì kiểm soát chuyển động chính xác và phản ứng phản ứng tối thiểu trong thời gian dài.
Thông số kỹ thuật
Bảng tham số của dòng RV - N
| Mô hình | Tỷ lệ tiêu chuẩn | Mô-men định số | Tốc độ đầu ra số | Tuổi thọ thiết kế | Tốc độ gia tốc cho phép/ mô-men xoắn giảm tốc |
Tối đa thời gian cho phép mô-men xoắn |
Phản ứng dữ dội | Loại động cơ bị mất | Động lực uốn cong cho phép | Tối đa thời gian cho phép mô-men xoắn uốn cong |
Trọng lượng quang chiếu được phép | Trọng lượng. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min) | (arc.min) | (Nm) | (Nm) | (N) | (Kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Các đặc điểm chính
| Các đặc điểm chính của RV - N Series Compact RV Reduction Gear | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra số | 15 vòng/phút | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1225 đến 24500 Nm | ||
|
Mô hình
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Trọng lượng
|
3.8 đến 57,2kg | ||
| Tuổi thọ thiết kế | 6000 giờ | ||
| Ứng dụng | Robot, máy CNC, Hệ thống sản xuất tự động | ||
| Tính năng | Khả năng mô-men xoắn cao, phản ứng ngược tối thiểu, Hiệu suất bền vững | ||
| Bảo hành | 1 năm | ||
Ứng dụng
