Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - E với sườn
RV - E với hộp số dòng flanged thuộc về mô hình đầu gia tốc giảm chính xác rắn tiên tiến.
Thiết kế các máy RV tích hợp nhằm cải thiện hiệu quả sản xuất, giảm chi phí và giảm thiểu nhu cầu nguồn nhân lực.làm cho chúng được áp dụng rộng rãi trong các lĩnh vực tự động hóa công nghiệp và sản xuất.
Các đặc điểm chính
Spphát triểns
Bảng tham số của RV - E với chuỗi Flanged
| Mô hình | Tỷ lệ giảm | Hộp chuyển số giảm | Hình vẽ kích thước | ||||||||||||
| Mô-men định số | Tốc độ đầu ra số | Tuổi thọ thiết kế | Tốc độ gia tốc cho phép/ mô-men xoắn giảm tốc |
Tối đa thời gian cho phép mô-men xoắn |
Tốc độ đầu vào cho phép | Tốc độ đầu ra cho phép | Giá trị tham chiếu tốc độ đầu ra ((động lực định số chạy liên tục) | Phản ứng dữ dội | Loại động cơ bị mất | Độ cứng xoắn (giá trị tham chiếu) |
Hiệu suất khởi động | Vòng xoắn cho phép | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min) | (arc.min) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

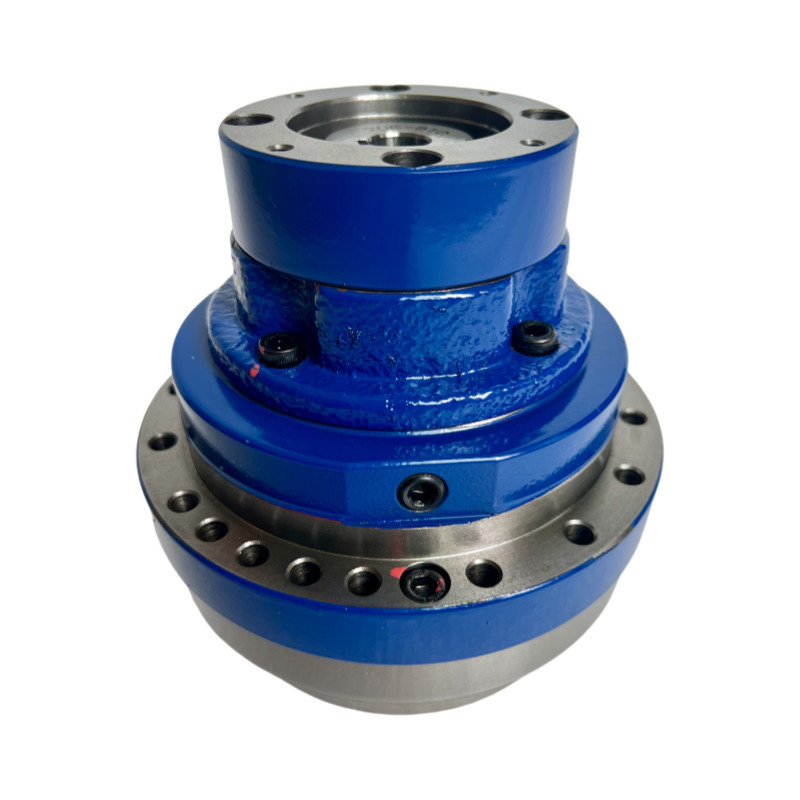

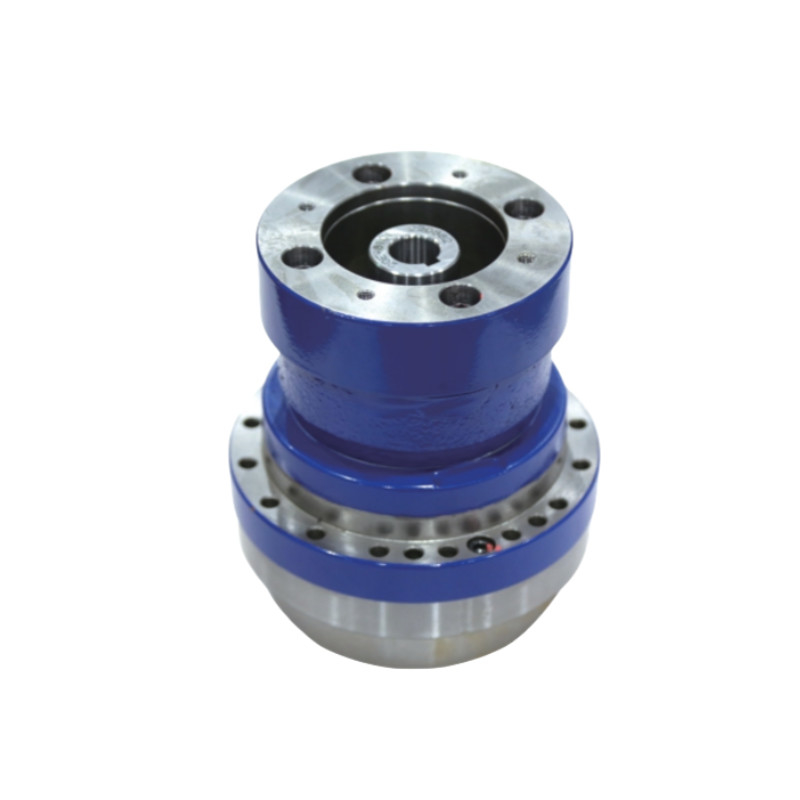

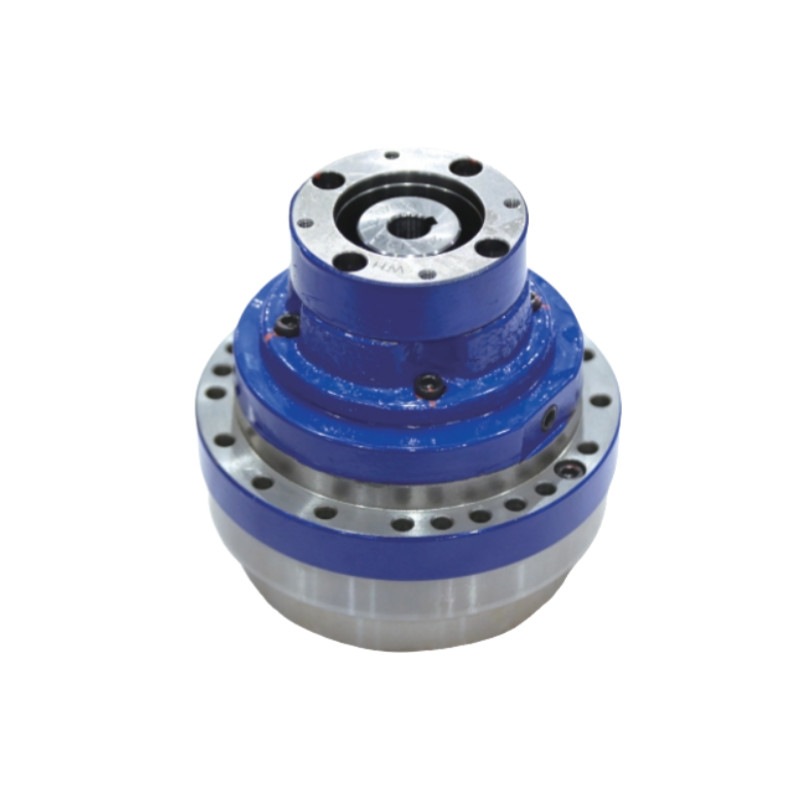

Hình ảnh chi tiết
| Đặc điểm chính của RV - E với Flanged Series | |||
| Sản phẩm | RV - E với đầu bánh răng giảm vít | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Mô-men định số
|
167 đến 1078 Nm | ||
| Tốc độ đầu ra số | 15 vòng/phút | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
| Mô-men xoắn tăng tốc/giảm tốc cho phép | 412 đến 2695 Nm | ||
|
Loại động cơ bị mất
|
MAX. 1 Arc.min. | ||
|
Mô hình
|
BX20E, BX40E, BX80E, BX110E |
||
| Màu sắc | Bạch Ốc | ||
| Hiệu suất khởi động | 75% | ||
| Tuổi thọ thiết kế | 6000 giờ | ||
| Bảo hành | 1 năm | ||
Ứng dụng
