Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - N

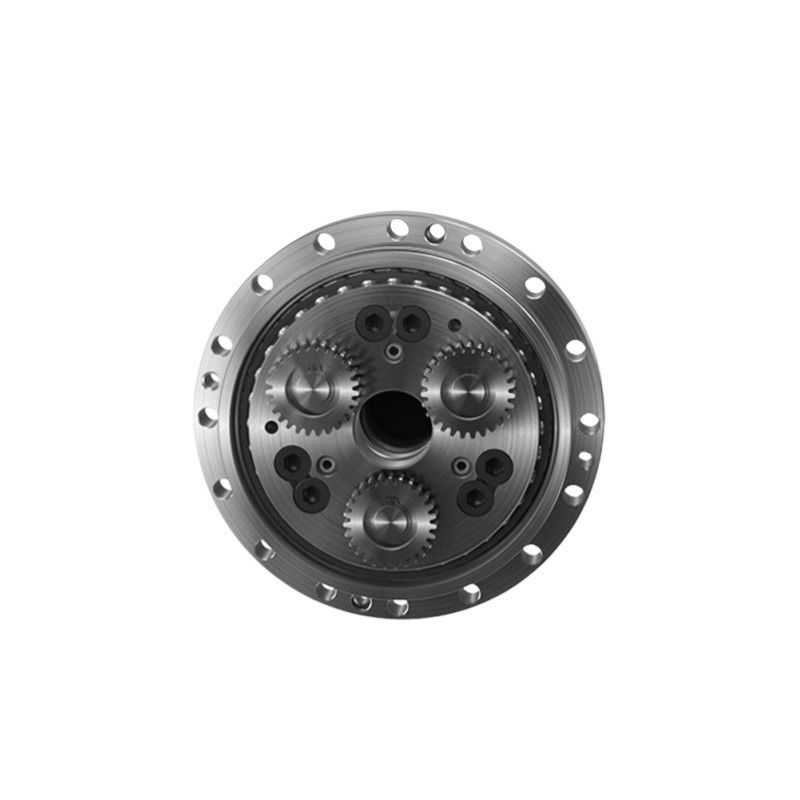

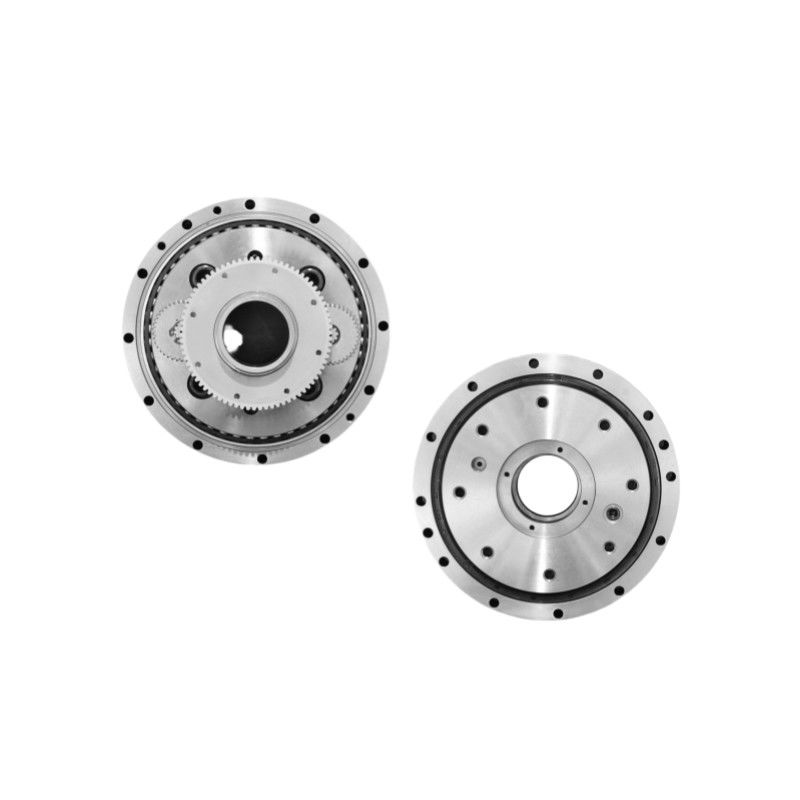

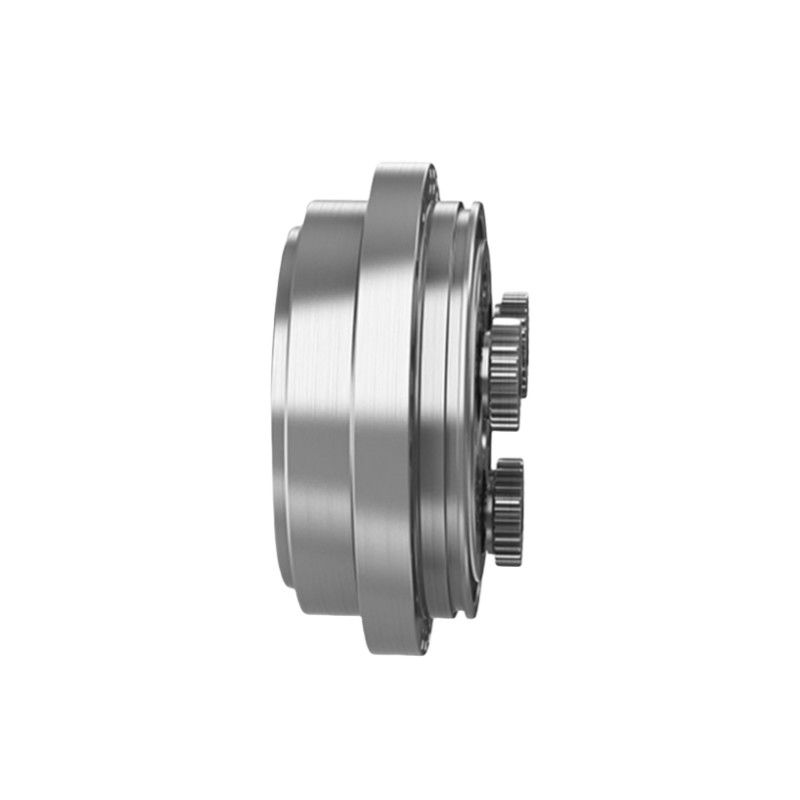

được biết đến với độ chính xác cao, kích thước nhỏ gọn và khả năng truyền mô-men xoắn tuyệt vời.
Máy giảm RV được sử dụng cho ba khớp chân, eo và khuỷu tay của robot có mô-men xoắn lớn, và robot công nghiệp có tải trọng lớn sử dụng RV cho trục đầu tiên, thứ hai và thứ ba.
Việc áp dụngNMáy giảm tải RV
Robot:Được sử dụng trong khớp và cánh tay robot để kiểm soát chuyển động mượt mà và chính xác.
Tự động hóa:Được sử dụng trong máy móc chính xác và các hệ thống tự động để định vị và điều khiển.
Không gian:Ứng dụng trong các hệ thống định vị vệ tinh và các cơ chế đòi hỏi hoạt động đáng tin cậy và chính xác.
Thông số kỹ thuật
Bảng tham số của dòng RV - N
| Mô hình | Tỷ lệ tiêu chuẩn | Mô-men định số | Tốc độ đầu ra số | Tuổi thọ thiết kế | Tốc độ gia tốc cho phép/ mô-men xoắn giảm tốc |
Tối đa thời gian cho phép mô-men xoắn |
Phản ứng dữ dội | Loại động cơ bị mất | Động lực uốn cong cho phép | Tối đa thời gian cho phép mô-men xoắn uốn cong |
Trọng lượng quang chiếu được phép | Trọng lượng. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min) | (arc.min) | (Nm) | (Nm) | (N) | (Kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Các đặc điểm chính
| Các đặc điểm chính của RV - N Series Compact RV Reduction Gear | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra số | 15 vòng/phút | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1225 đến 24500 Nm | ||
|
Mô hình
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Trọng lượng
|
3.8 đến 57,2kg | ||
| Tuổi thọ thiết kế | 6000 giờ | ||
| Ứng dụng | Robot, máy CNC, Hệ thống sản xuất tự động | ||
| Tính năng | Khả năng mô-men xoắn cao, phản ứng phản ứng tối thiểu, Hiệu suất bền vững | ||
| Bảo hành | 1 năm | ||
