Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - N

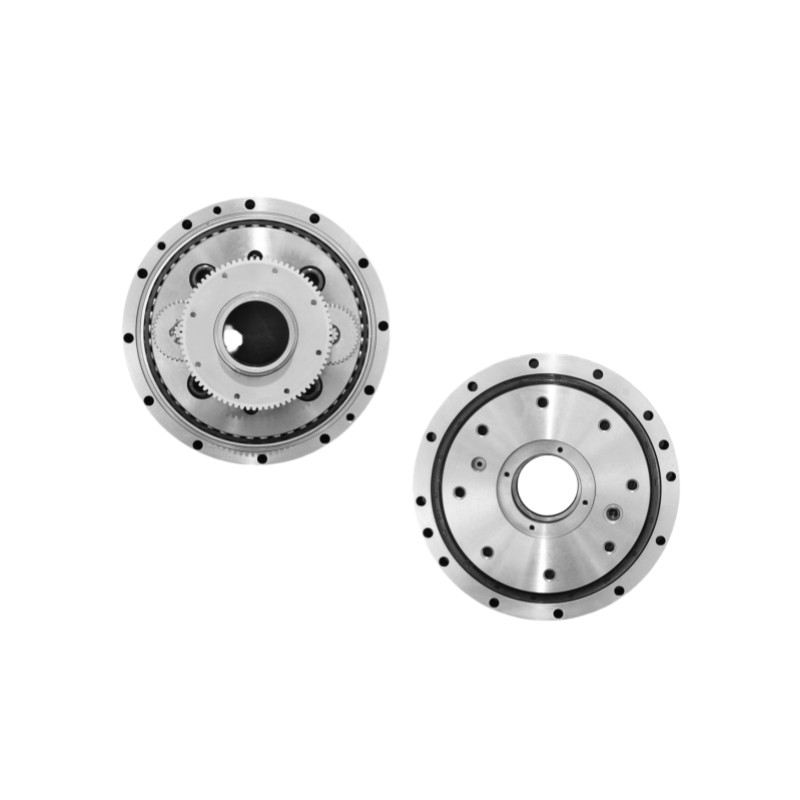

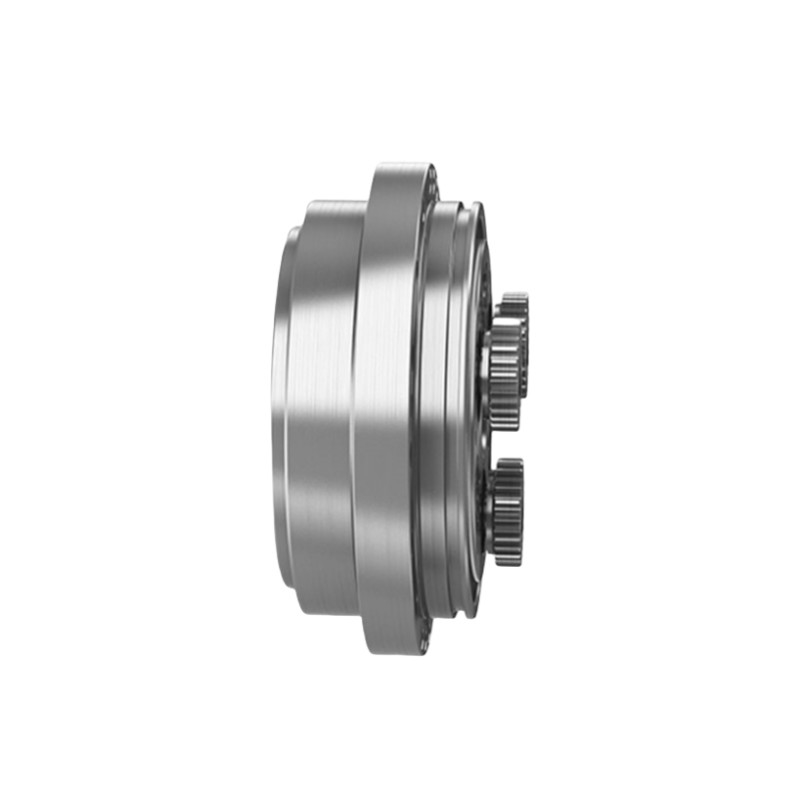

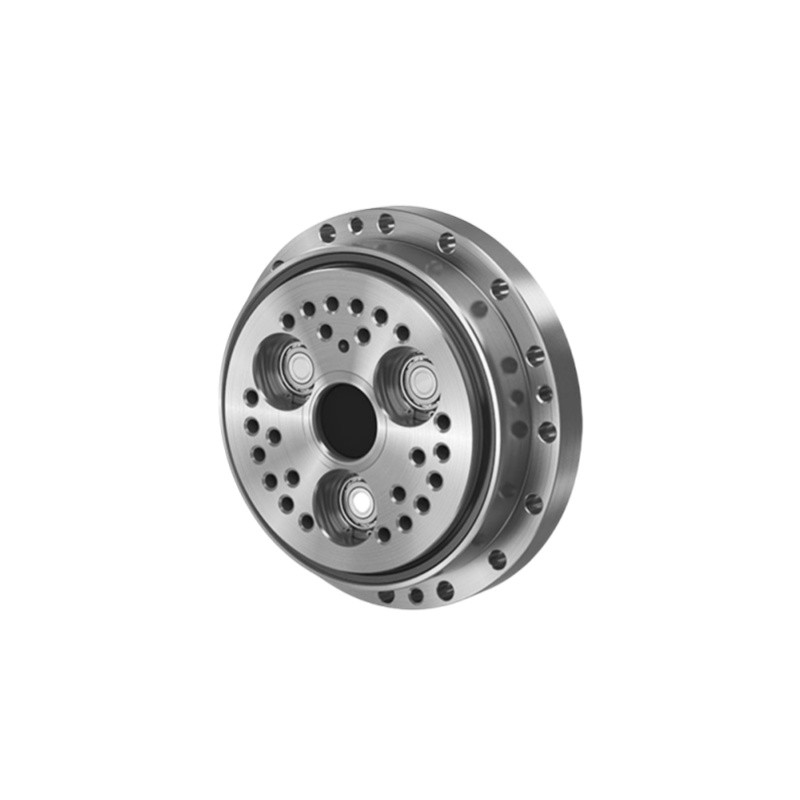

được biết đến với độ chính xác cao, kích thước nhỏ gọn và khả năng truyền mô-men xoắn tuyệt vời.
Máy giảm RV được sử dụng cho ba khớp chân, eo và khuỷu tay của robot có mô-men xoắn lớn, và robot công nghiệp có tải trọng lớn sử dụng RV cho trục đầu tiên, thứ hai và thứ ba.
Đặc điểm
Tỷ lệ giảm tốc độ cao:
Máy giảm RV dòng N cung cấp tỷ lệ giảm bánh răng đáng kể, thường dao động từ 30:1 đến 320:1 hoặc cao hơn. Điều này cho phép kiểm soát chính xác tốc độ đầu ra và tăng mô-men xoắn.
Thiết kế nhỏ gọn:
Được thiết kế để nhỏ gọn và nhẹ, loạt N phù hợp với các ứng dụng mà tiết kiệm không gian là điều cần thiết mà không ảnh hưởng đến hiệu suất.
Nguyên tắc vận động hài hòa:
Sử dụng cơ chế điều khiển hài hòa liên quan đến flexspline, spline tròn và máy phát sóng để đạt được giảm tốc độ cao với phản ứng tối thiểu và khả năng lặp lại tuyệt vời.
Độ chính xác và độ chính xác:
Được biết đến với độ chính xác và độ chính xác cao của chúng, máy giảm RV loạt N phù hợp với các ứng dụng đòi hỏi điều khiển chuyển động chính xác, chẳng hạn như robot, tự động hóa và hàng không vũ trụ.
Thông số kỹ thuật
Bảng tham số của dòng RV - N
| Mô hình | Tỷ lệ tiêu chuẩn | Mô-men định số | Tốc độ đầu ra số | Tuổi thọ thiết kế | Tốc độ gia tốc cho phép/ mô-men xoắn giảm tốc |
Tối đa thời gian cho phép mô-men xoắn |
Phản ứng dữ dội | Loại động cơ bị mất | Động lực uốn cong cho phép | Tối đa thời gian cho phép mô-men xoắn uốn cong |
Trọng lượng quang chiếu được phép | Trọng lượng. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min) | (arc.min) | (Nm) | (Nm) | (N) | (Kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Các đặc điểm chính
| Các đặc điểm chính của RV - N Series Compact RV Reduction Gear | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra số | 15 vòng/phút | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1225 đến 24500 Nm | ||
|
Mô hình
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Trọng lượng
|
3.8 đến 57,2kg | ||
| Tuổi thọ thiết kế | 6000 giờ | ||
| Ứng dụng | Robot, máy CNC, Hệ thống sản xuất tự động | ||
| Tính năng | Khả năng mô-men xoắn cao, phản ứng phản ứng tối thiểu, Hiệu suất bền vững | ||
| Bảo hành | 1 năm | ||
Ứng dụng
