Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - C
Máy giảm RVlà một máy giảm độ chính xác cao với cấu trúc giảm bánh xe chân xoáy.Máy giảm RVcó độ bền mệt mỏi, độ cứng và tuổi thọ cao hơn. Độ chính xác định vị lặp đi lặp lại từ một hướng là ± 15 giây,trong khi mất chuyển động trong một hoạt động định vị từ hai hướng là 2 phút cung.
Máy giảm RV được sử dụng cho ba khớp chân, eo và khuỷu tay của robot có mô-men xoắn lớn, và robot công nghiệp có tải trọng lớn sử dụng RV cho trục đầu tiên, thứ hai và thứ ba.
Các đặc điểm chính
Spphát triểns
 |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
Bảng tham số của RV - C series
| Mô hình |
Độ cứng xoắn Nm/arc.min |
Kích thước ((mm) | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Độ cứng xoắn | Phản ứng phản đối/Phản ứng thất bại | ||
| a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ± 2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ± 7.94 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ± 58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

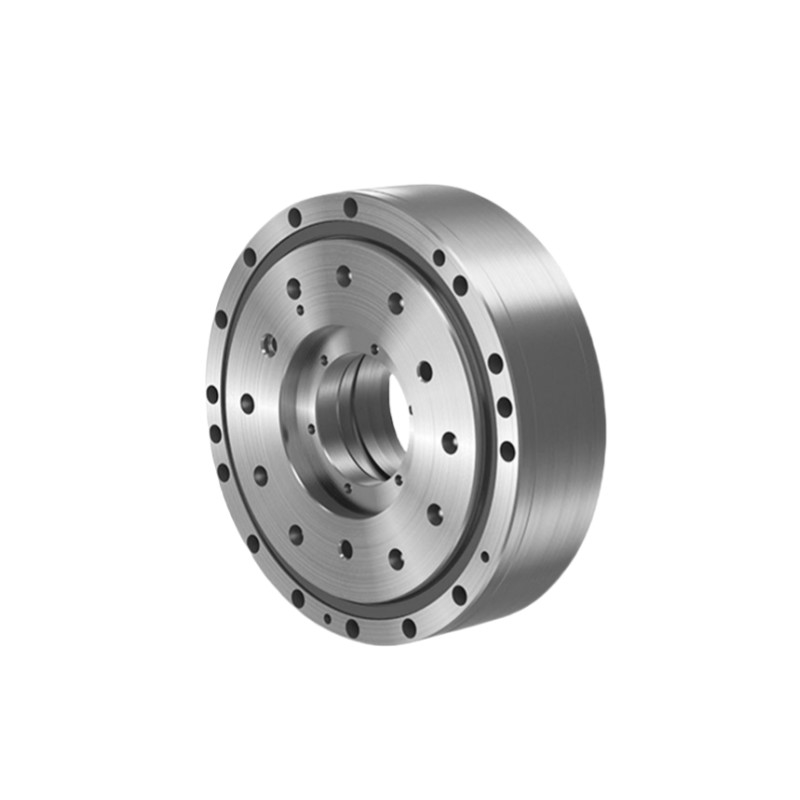

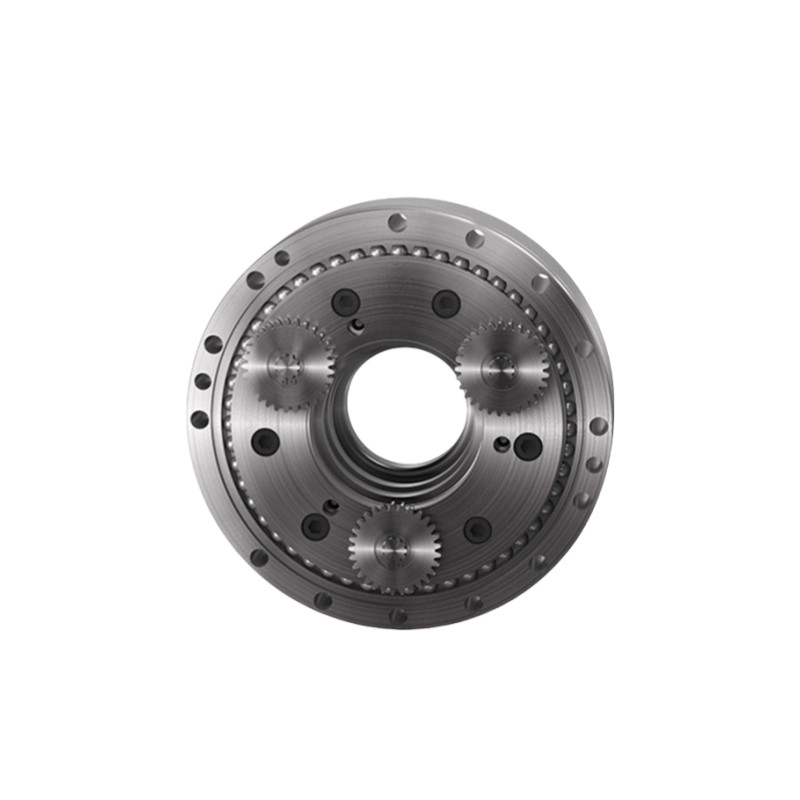

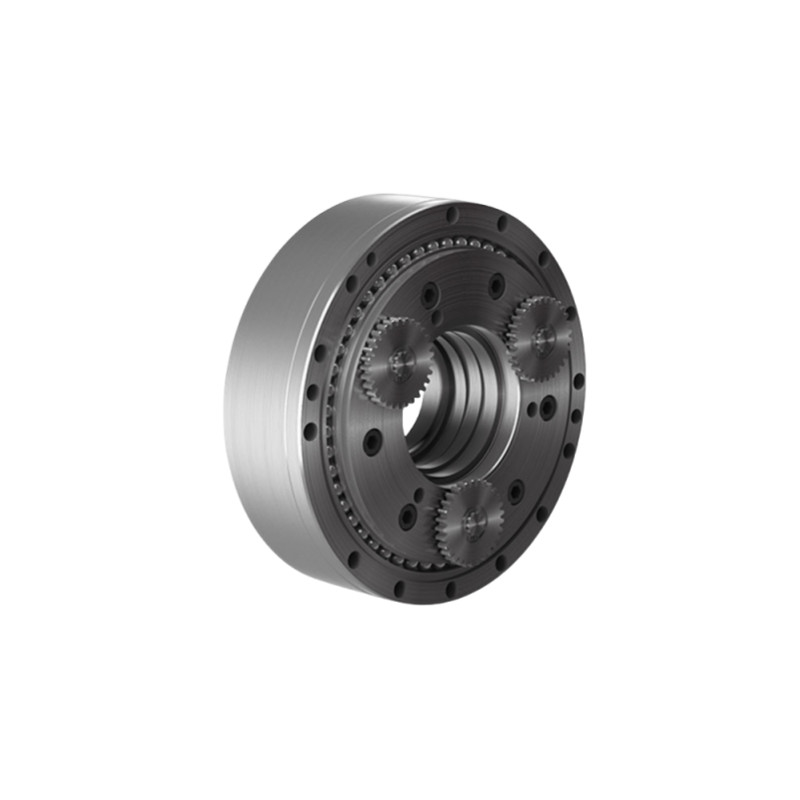

Hình ảnh chi tiết
| Đặc điểm chính của RV - C Series Hollow Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra (r/min) | 5 đến 60 | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1372 đến 78400 Nm | ||
|
Tốc độ quay đầu ra tối đa
|
80 r/min | ||
|
Mô hình
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
Trọng lượng
|
4.6 đến 154kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
