Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - C
Máy giảm RV là một cơ chế truyền tải mới được phát triển từ hộp số xoay xoay truyền thống và hộp số hành tinh. Nó có những lợi thế của cấu trúc nhỏ gọn, truyền tải lớn, tuổi thọ dài,độ chính xác ổn định và hiệu quả cao.
Máy cắt giảm vector quay là thành phần cốt lõi của robot công nghiệp và hiệu suất truyền tải chắc chắn là một chỉ số quan trọng về hiệu suất truyền tải.chuỗi kích thước lắp ráp dẫn đến khoảng trống giữa các bộ phận, có thể có một tác động nhất định đến hiệu quả truyền tải.
Các đặc điểm chính
Spphát triểns
 |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
Bảng tham số của RV - C series
| Mô hình |
Độ cứng xoắn Nm/arc.min |
Kích thước ((mm) | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Độ cứng xoắn | Phản ứng phản đối/Phản ứng thất bại | ||
| a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ± 2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ± 7.94 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ± 58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

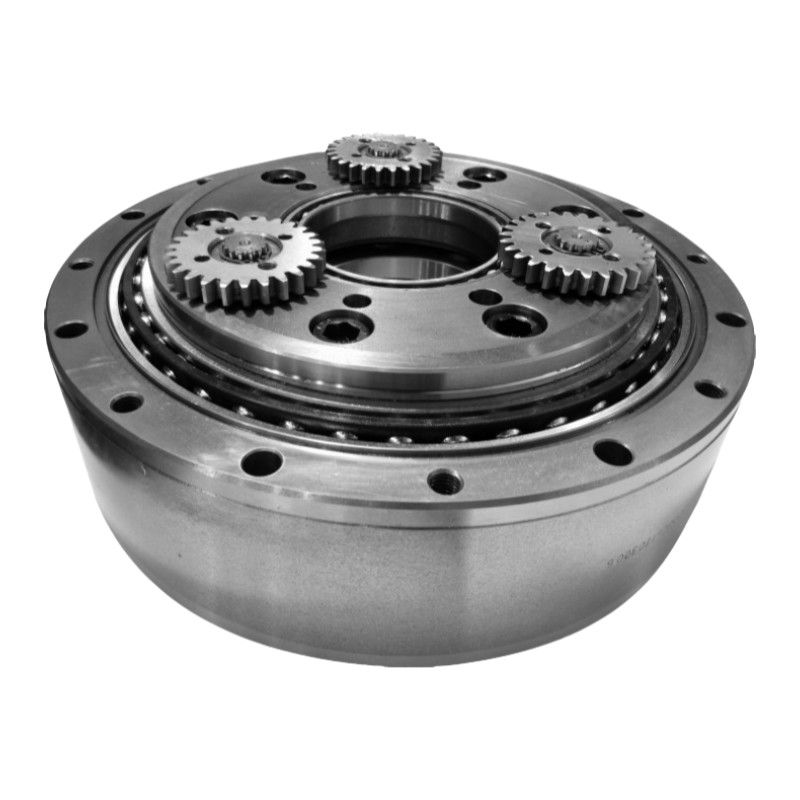

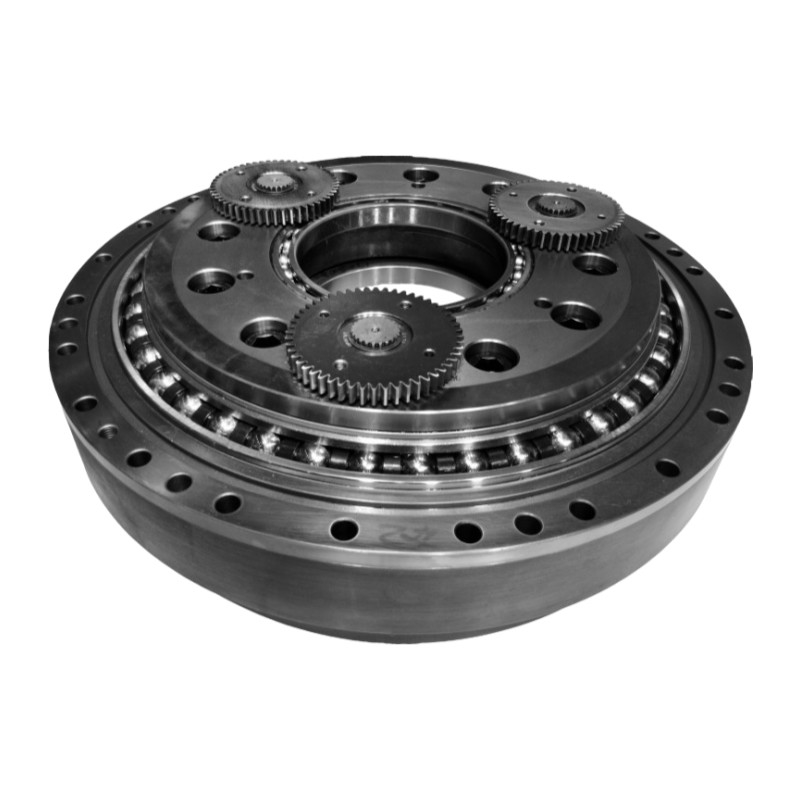

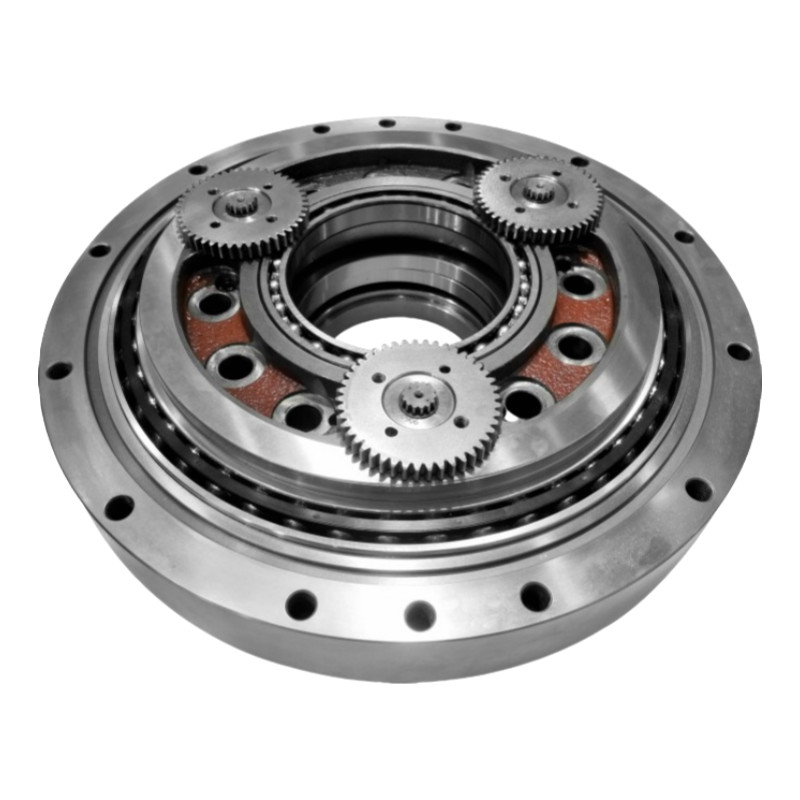

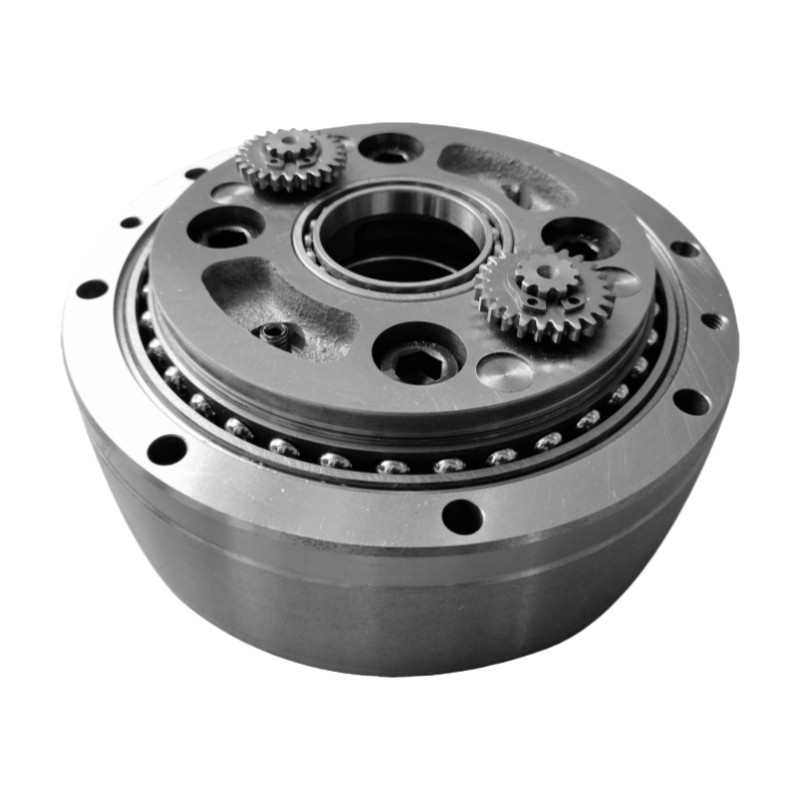

Hình ảnh chi tiết
| Đặc điểm chính của RV - C Series Hollow Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra (r/min) | 5 đến 60 | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1372 đến 78400 Nm | ||
|
Tốc độ quay đầu ra tối đa
|
80 r/min | ||
|
Mô hình
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
Trọng lượng
|
4.6 đến 154kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
