Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - C
Máy giảm RV là một cơ chế truyền tải mới được phát triển từ hộp số xoay xoay truyền thống và hộp số hành tinh. Nó có những lợi thế của cấu trúc nhỏ gọn, truyền tải lớn, tuổi thọ dài,độ chính xác ổn định và hiệu quả caoNó đã được sử dụng rộng rãi trong robot công nghiệp khớp nối.để bánh răng lớn của trục đầu ra được kết nối để đạt được mục đích giảm tốcTỷ lệ truyền của các bánh răng lớn và nhỏ cũng là tỷ lệ truyền.
Các đặc điểm chính
Spphát triểns
 |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
Bảng tham số của RV - C series
| Mô hình |
Độ cứng xoắn Nm/arc.min |
Kích thước ((mm) | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Độ cứng xoắn | Phản ứng phản đối/Phản ứng thất bại | ||
| a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ± 2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ± 7.94 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ± 58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

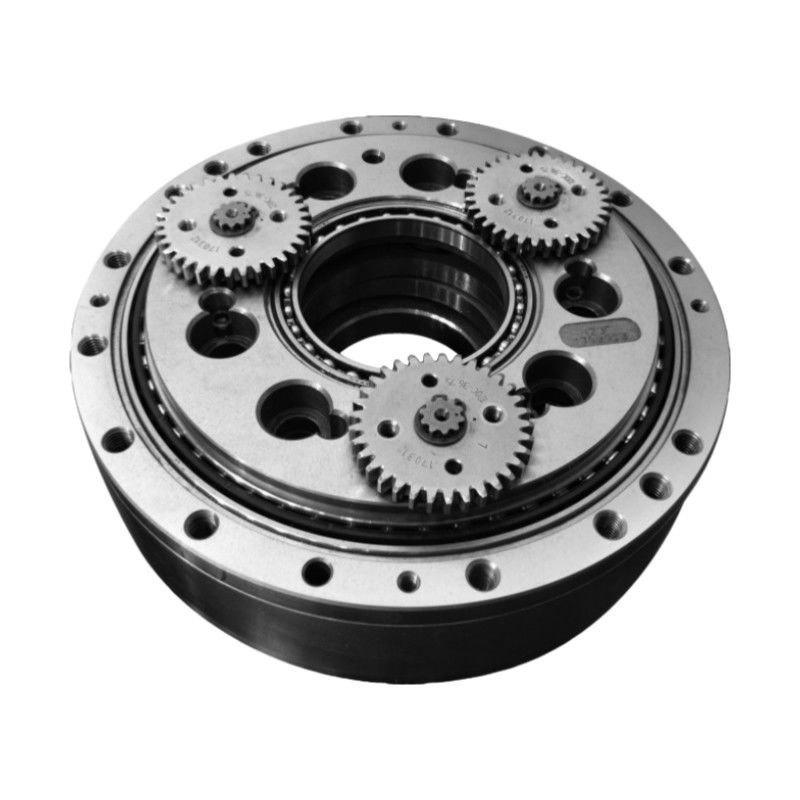

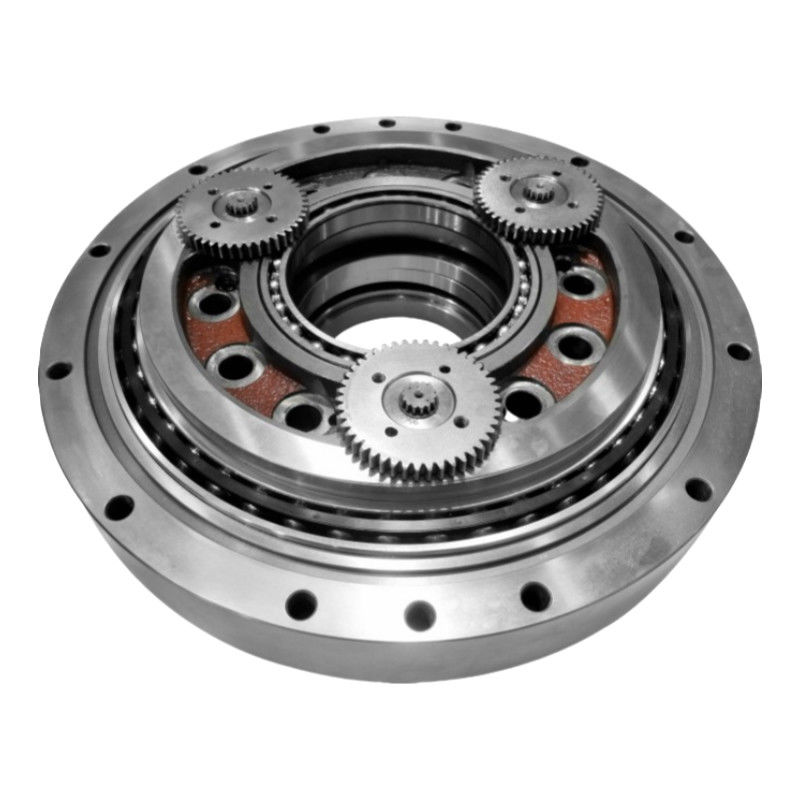

Hình ảnh chi tiết
| Đặc điểm chính của RV - C Series Hollow Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra (r/min) | 5 đến 60 | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1372 đến 78400 Nm | ||
|
Tốc độ quay đầu ra tối đa
|
80 r/min | ||
|
Mô hình
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
Trọng lượng
|
4.6 đến 154kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
