Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - E
Máy giảm RVđược sử dụng cho ba khớp của eo và khuỷu tay của chân của robot với mô-men xoắn lớn, và robot công nghiệp với tải trọng lớn sử dụng RV cho một, hai và ba trục.So với bộ giảm âm thanh, chìa khóa của máy giảm RV nằm trong công nghệ chế biến và quy trình lắp ráp. Máy giảm RV có độ bền mệt mỏi, độ cứng và tuổi thọ cao hơn.
Các đặc điểm chính
Spphát triểns
![]() |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
20 | 17 ((167) | |
40 | 42(412) | |
80 | 80(784) | |
110 | 110 ((1078) | |
160 | 160 ((1568) | |
320 | 320(3136) | |
450 | 450 ((4410) |
Bảng tham số của dòng RV - E
Mô hình | Độ cứng xoắn | Kích thước ((mm) | Mô-men định số (T0) |
Tốc độ đầu ra số (N0) |
Độ cứng xoắn | Loại động cơ bị mất | Phản ứng dữ dội | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Trọng lượng (kg) |
||
Nm/arc.min | a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
Arc.min. | ||||||
BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 vòng/phút | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±132.0 | 8820 | 24500 | 66.4 |

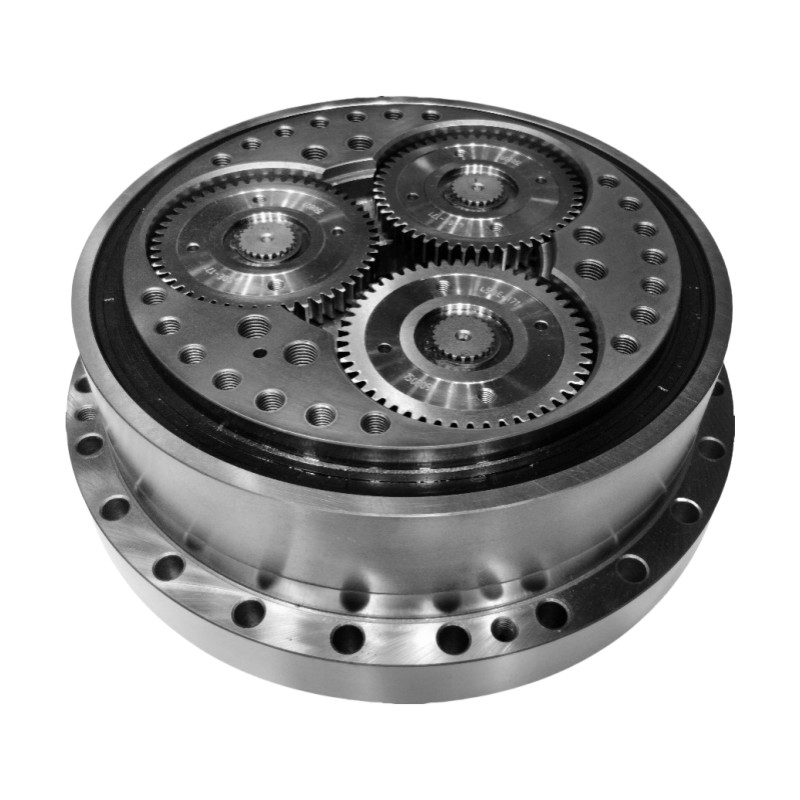

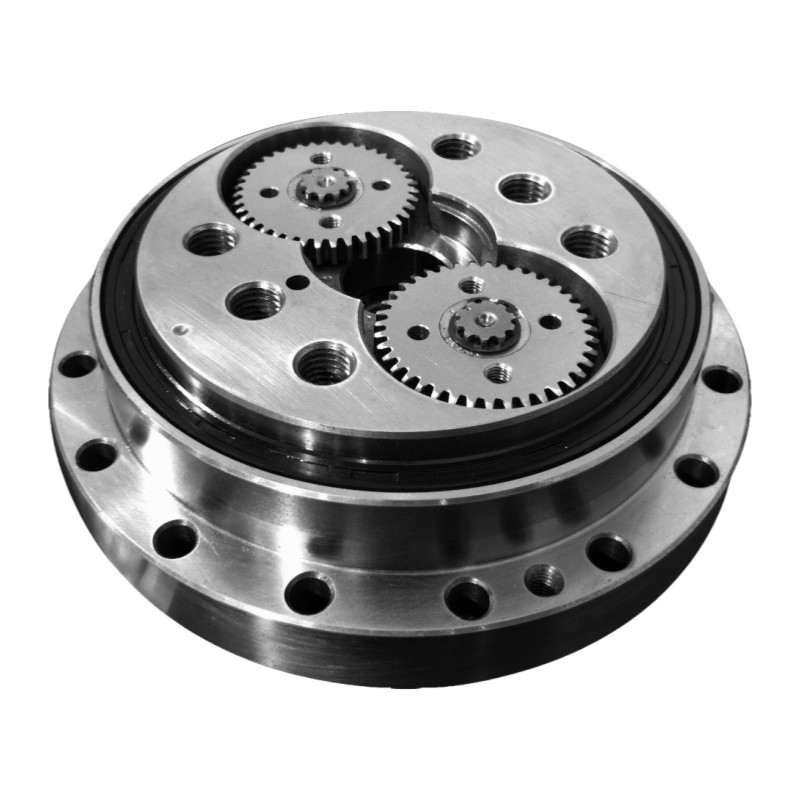

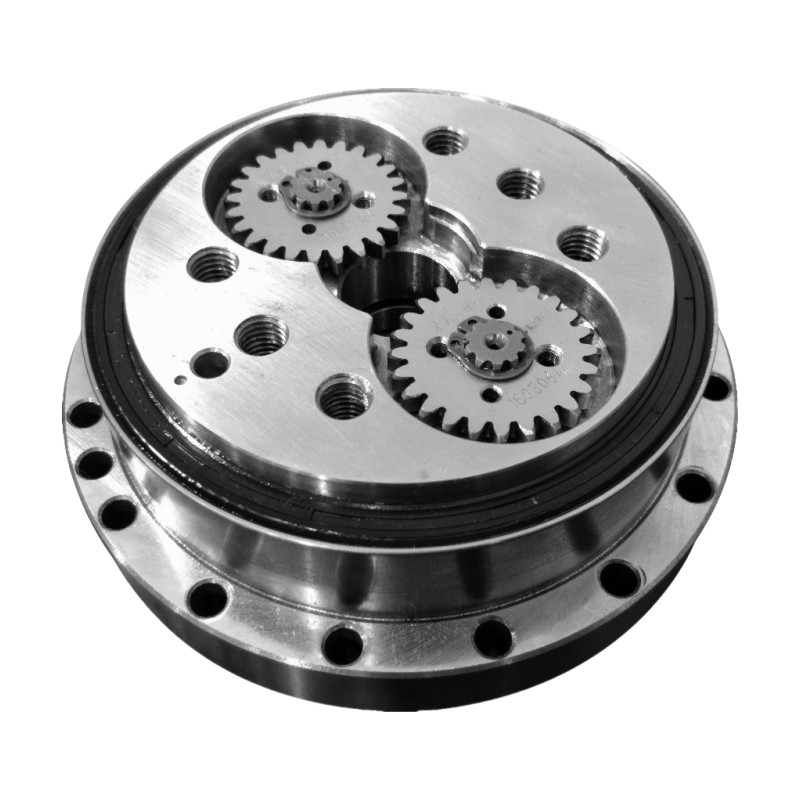

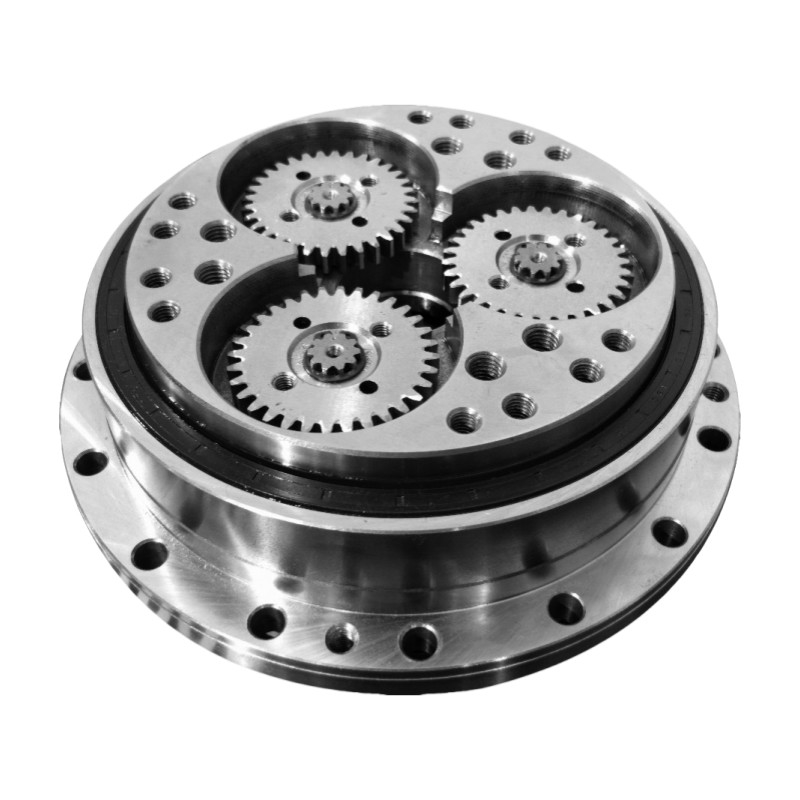

Hình ảnh chi tiết
Đặc điểm chính của RV - E Series Solid Shaft RV Reducer | |||
Sản phẩm | Máy giảm RV Solid Shaft | ||
Vật liệu
|
Thép, nhôm | ||
Tỷ lệ tiêu chuẩn | 57 đến 160 | ||
Động lực đầu ra | 17 đến 450 Nm | ||
Độ cứng xoắn
|
372 đến 7448 Nm/arc.min. | ||
Mô-men định số | 167 đến 4410 Nm | ||
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
Động lực tối đa cho phép trong khoảnh khắc
|
833 đến 22050 Nm | ||
Tốc độ đầu ra số
|
15 vòng/phút | ||
Mô hình
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
Trọng lượng
|
4.7 đến 66,4kg | ||
Tuổi thọ thiết kế | 6000 giờ | ||
Bảo hành | 1 năm |
Ứng dụng
