Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - E
Máy giảm RV bao gồm một bánh xe kim chu kỳ và một hỗ trợ hành tinh. Nó được sử dụng rộng rãi trong robot công nghiệp, máy công cụ và các ứng dụng y tế do kích thước nhỏ của nó,Khả năng chống va chạm mạnh, mô-men xoắn lớn, độ chính xác định vị cao, rung động thấp và tỷ lệ giảm lớn.
Máy giảm RV có độ cứng tốt, khả năng chống va chạm mạnh, truyền lỏng và độ chính xác cao. Nó phù hợp với các ứng dụng tải trọng trung bình và nặng.máy giảm RV cần truyền một mô-men xoắn lớn, chịu tác động quá tải lớn và đảm bảo tuổi thọ dự kiến.và quá trình sản xuất và kiểm soát chi phí là khó khăn. Máy giảm RV không có các thành phần lực bị biến dạng đàn hồi bên trong, vì vậy nó có thể chịu được một mô-men xoắn nhất định.Nó là dễ dàng để phá vỡ giới hạn lực mang và gây ra sự mòn bất thường hoặc gãy của vòng biVấn đề này là nổi bật hơn trong quá trình vận hành tốc độ cao, do đó mô-men xoắn định số của máy giảm RV giảm đáng kể với tốc độ đầu vào.
Các đặc điểm chính
Spphát triểns
 |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
| 20 | 17 ((167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
Bảng tham số của dòng RV - E
| Mô hình | Độ cứng xoắn | Kích thước ((mm) | Mô-men định số (T0) |
Tốc độ đầu ra số (N0) |
Độ cứng xoắn | Loại động cơ bị mất | Phản ứng dữ dội | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Trọng lượng (kg) |
||
| Nm/arc.min | a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
Arc.min. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 vòng/phút | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±132.0 | 8820 | 24500 | 66.4 | |||

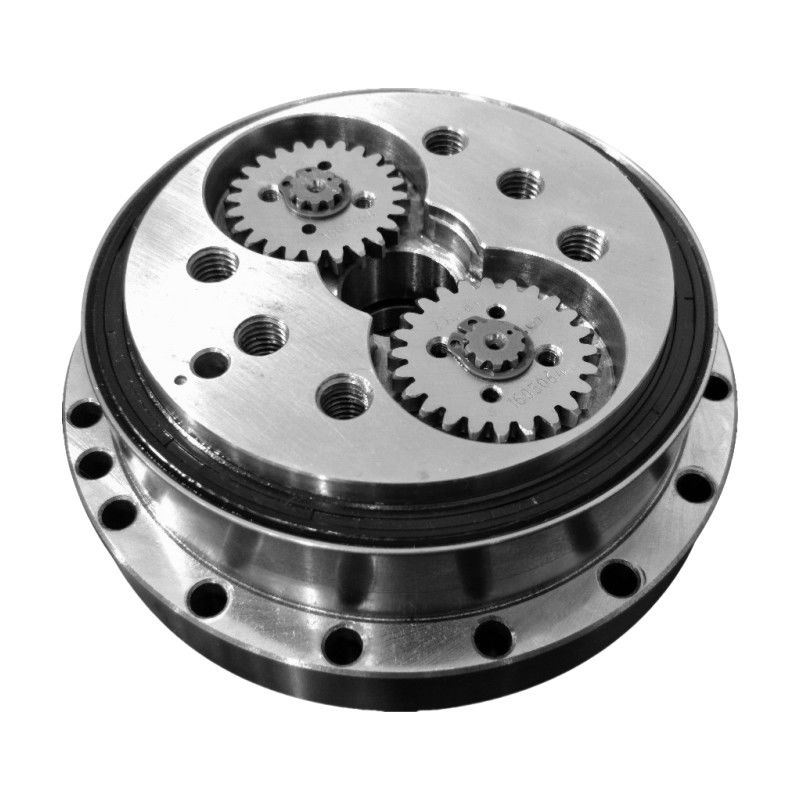

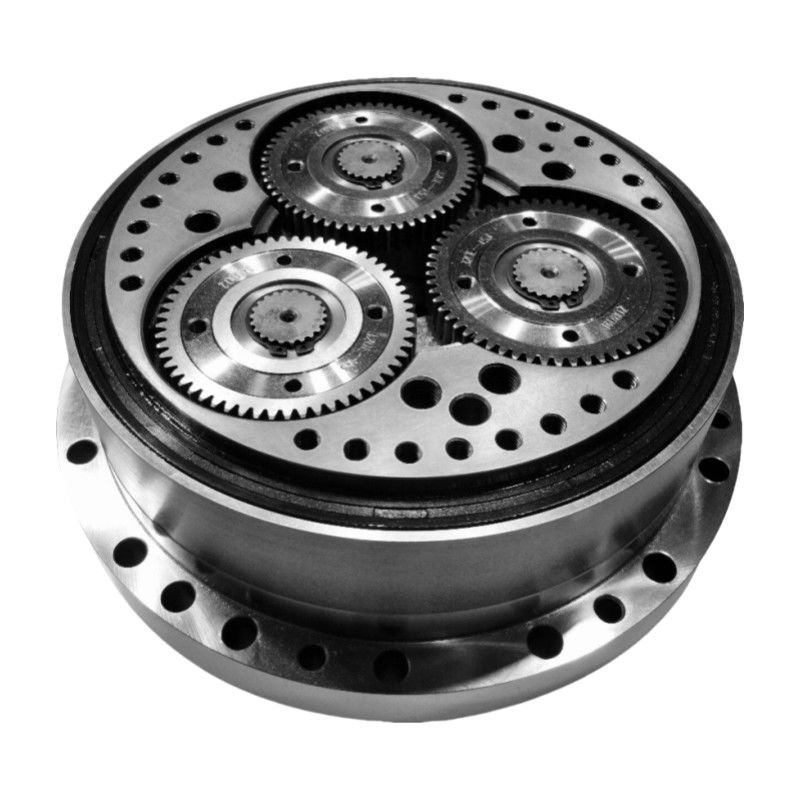

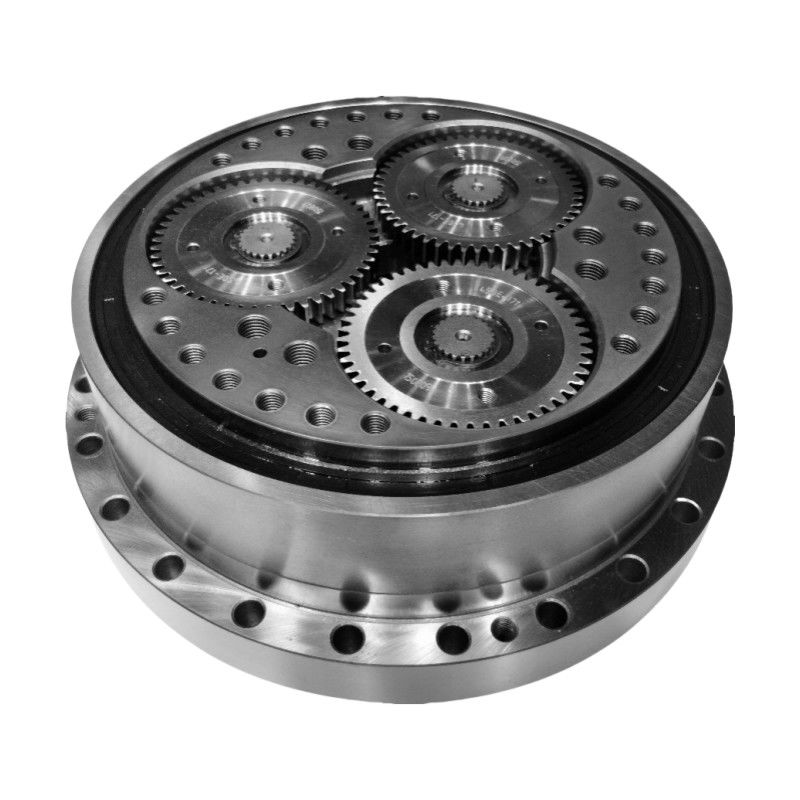

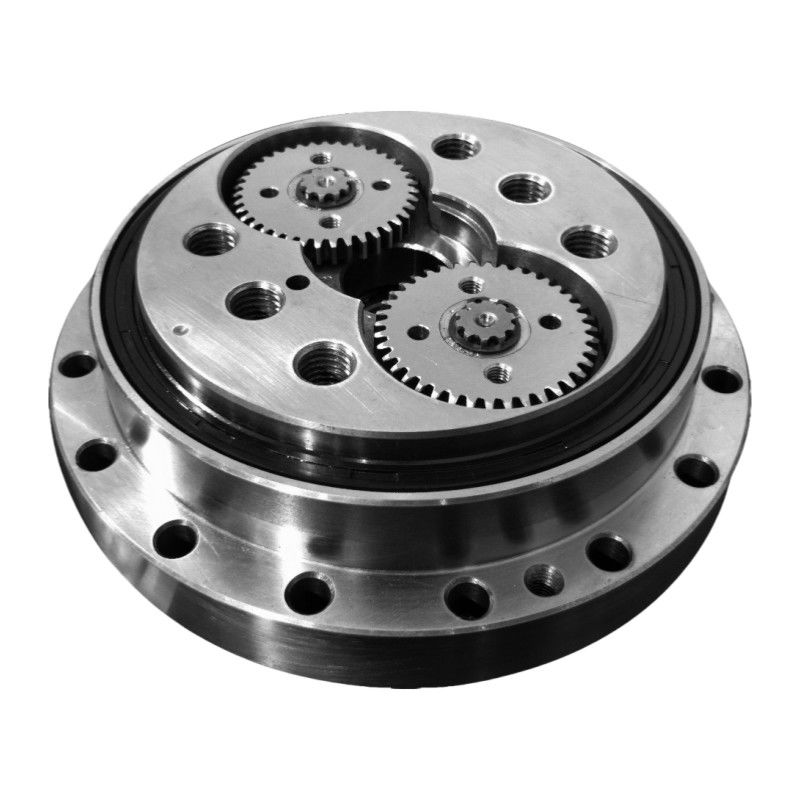

Hình ảnh chi tiết
| Đặc điểm chính của RV - E Series Solid Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV Solid Shaft | ||
|
Vật liệu
|
Thép, nhôm | ||
| Tỷ lệ tiêu chuẩn | 57 đến 160 | ||
| Động lực đầu ra | 17 đến 450 Nm | ||
|
Độ cứng xoắn
|
372 đến 7448 Nm/arc.min. | ||
| Mô-men định số | 167 đến 4410 Nm | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
833 đến 22050 Nm | ||
|
Tốc độ đầu ra số
|
15 vòng/phút | ||
|
Mô hình
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
Trọng lượng
|
4.7 đến 66,4kg | ||
| Tuổi thọ thiết kế | 6000 giờ | ||
| Bảo hành | 1 năm | ||
Ứng dụng
