Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - C
Máy giảm RVthường được gọi là bánh răng RV, là một loại hộp số chính xác được thiết kế cho các ứng dụng đòi hỏi công suất mô-men xoắn cao, độ chính xác và độ bền. Nó được sử dụng rộng rãi trong robot, máy công cụ,và các hệ thống sản xuất tự động do cấu trúc mạnh mẽ và phản ứng tối thiểu.
| |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
Bảng tham số của RV - C series
| Mô hình |
Độ cứng xoắn Nm/arc.min |
Kích thước ((mm) | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Độ cứng xoắn | Phản ứng phản đối/Phản ứng thất bại | ||
| a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ± 2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ± 7.94 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ± 58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

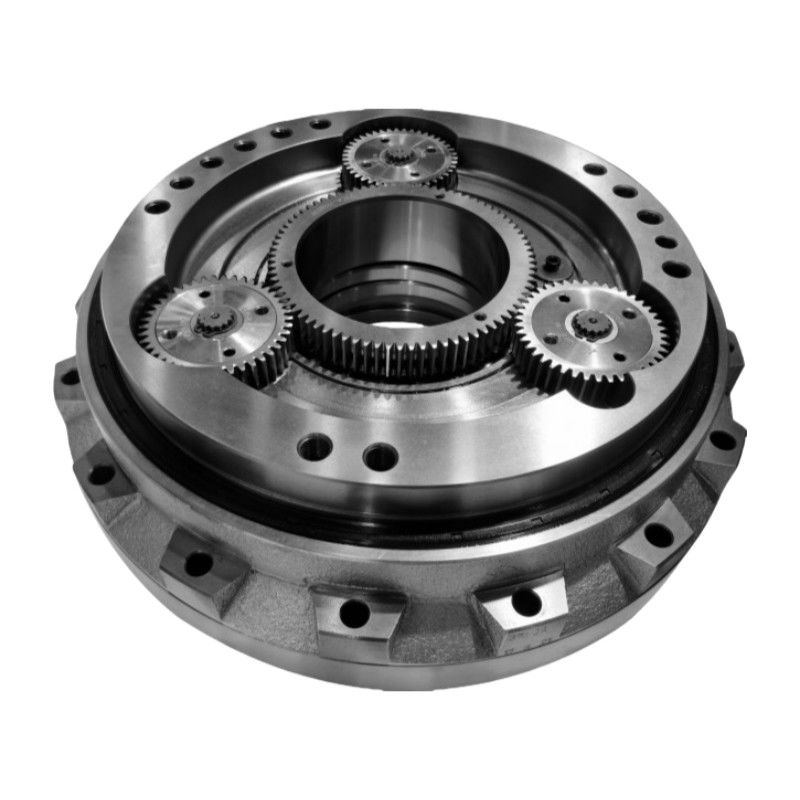

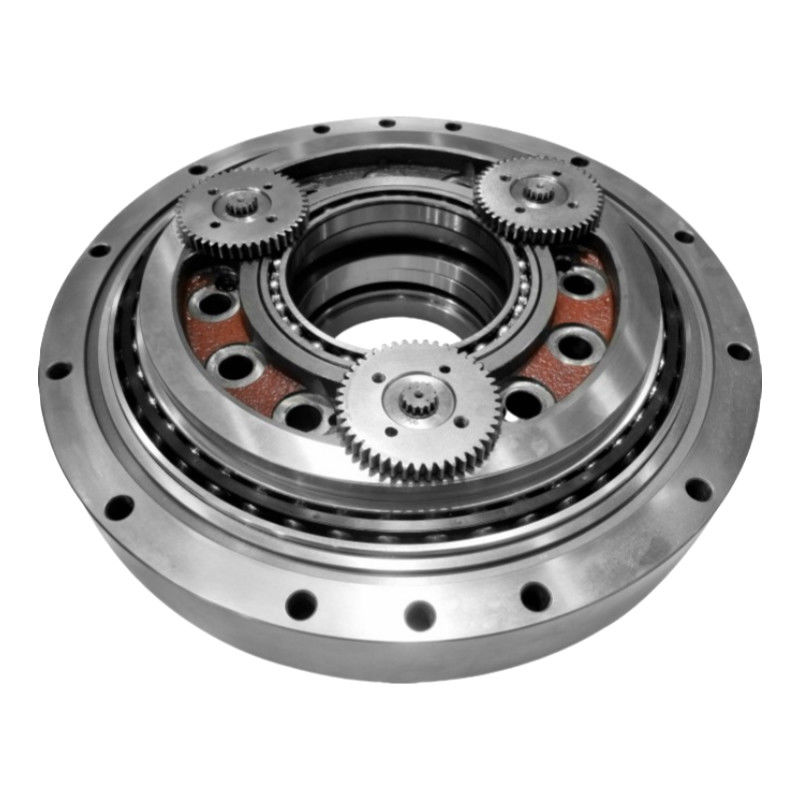

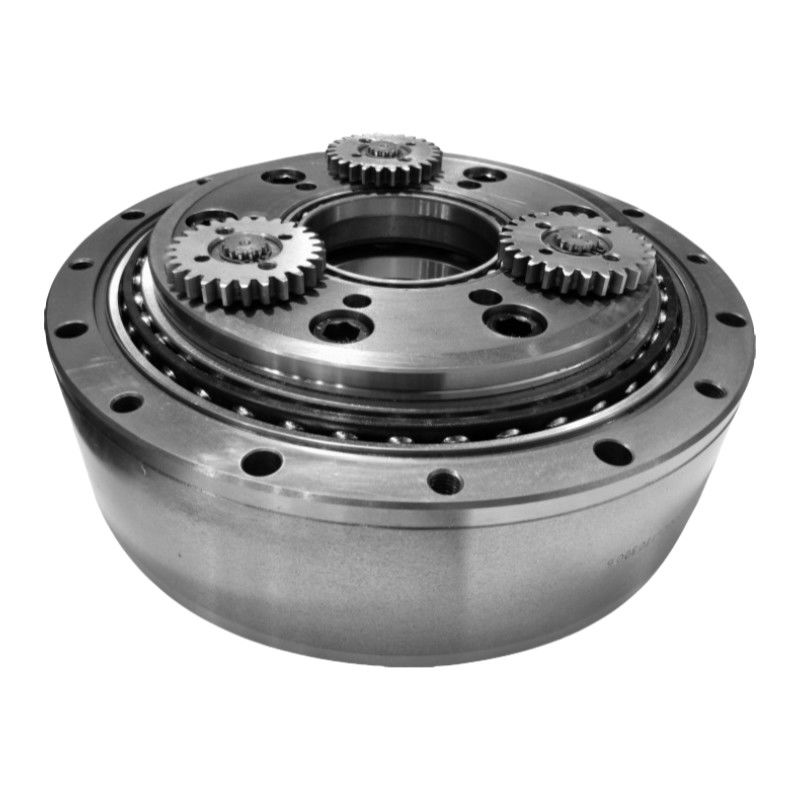

Hình ảnh chi tiết
| Đặc điểm chính của RV - C Series Hollow Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra (r/min) | 5 đến 60 | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1372 đến 78400 Nm | ||
|
Tốc độ quay đầu ra tối đa
|
80 r/min | ||
|
Mô hình
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
Trọng lượng
|
4.6 đến 154kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
