Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - E
 |

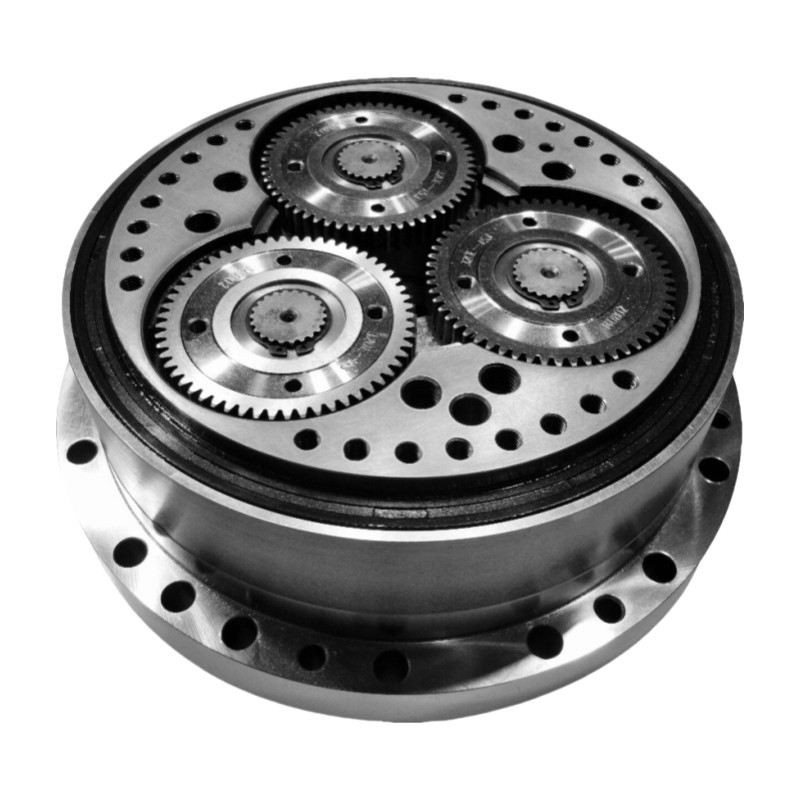

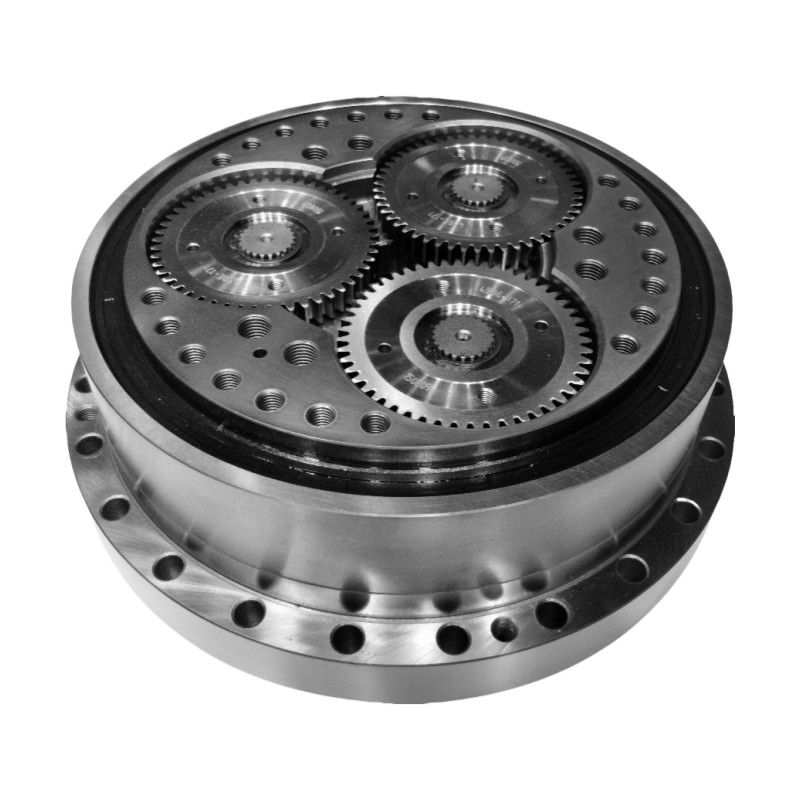

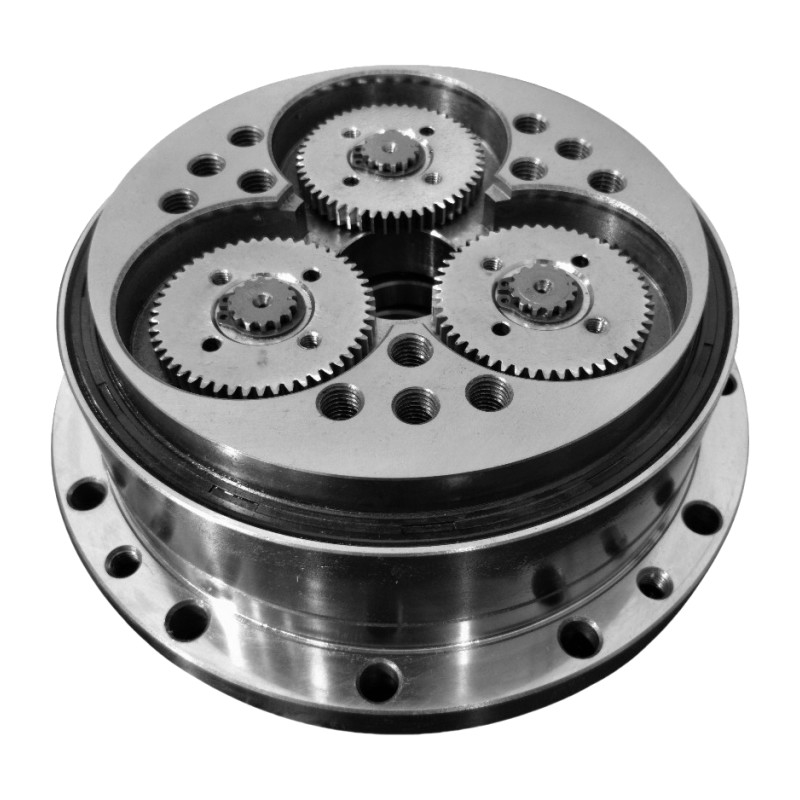

Máy giảm RV thường được gọi đơn giản là bánh xe RV, là một loại hộp số chính xác được đánh giá cao vì khả năng mô-men xoắn cao, phản ứng tối thiểu và độ bền. Nó được sử dụng rộng rãi trong robot,Máy CNC, và các ứng dụng chính xác cao khác. |
|
Hoạt động
|
Spphát triểns của RV-E
| |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
| 20 | 17 ((167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
Bảng tham số của dòng RV - E
| Mô hình | Độ cứng xoắn | Kích thước ((mm) | Mô-men định số (T0) |
Tốc độ đầu ra số (N0) |
Độ cứng xoắn | Loại động cơ bị mất | Phản ứng dữ dội | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Trọng lượng (kg) |
||
| Nm/arc.min | a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
Arc.min. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 vòng/phút | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±132.0 | 8820 | 24500 | 66.4 | |||
| Đặc điểm chính của RV - E Series Solid Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV Solid Shaft | ||
|
Vật liệu
|
Thép, nhôm | ||
| Tỷ lệ tiêu chuẩn | 57 đến 160 | ||
| Động lực đầu ra | 17 đến 450 Nm | ||
|
Độ cứng xoắn
|
372 đến 7448 Nm/arc.min. | ||
| Mô-men định số | 167 đến 4410 Nm | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
833 đến 22050 Nm | ||
|
Tốc độ đầu ra số
|
15 vòng/phút | ||
|
Mô hình
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
Trọng lượng
|
4.7 đến 66,4kg | ||
| Tuổi thọ thiết kế | 6000 giờ | ||
| Bảo hành | 1 năm | ||
Ứng dụng
