Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
RV - C
RV - C series được gọi là RV giảm trục rỗng duy trì độ chính xác cao, độ cứng, mô-men xoắn, hỗ trợ tải.
Các đặc điểm chính
Spphát triểns
 |
Thông số kỹ thuật | Động lực đầu ra kgf-m (((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
Bảng tham số của RV - C series
| Mô hình |
Độ cứng xoắn Nm/arc.min |
Kích thước ((mm) | Động lực uốn cong cho phép (Nm) |
Trọng lượng đẩy cho phép (N) |
Độ cứng xoắn | Phản ứng phản đối/Phản ứng thất bại | ||
| a | b | Nm/arc.min | arc.min | Xác định tốc độ xoay (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ± 2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ± 7.94 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ± 58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

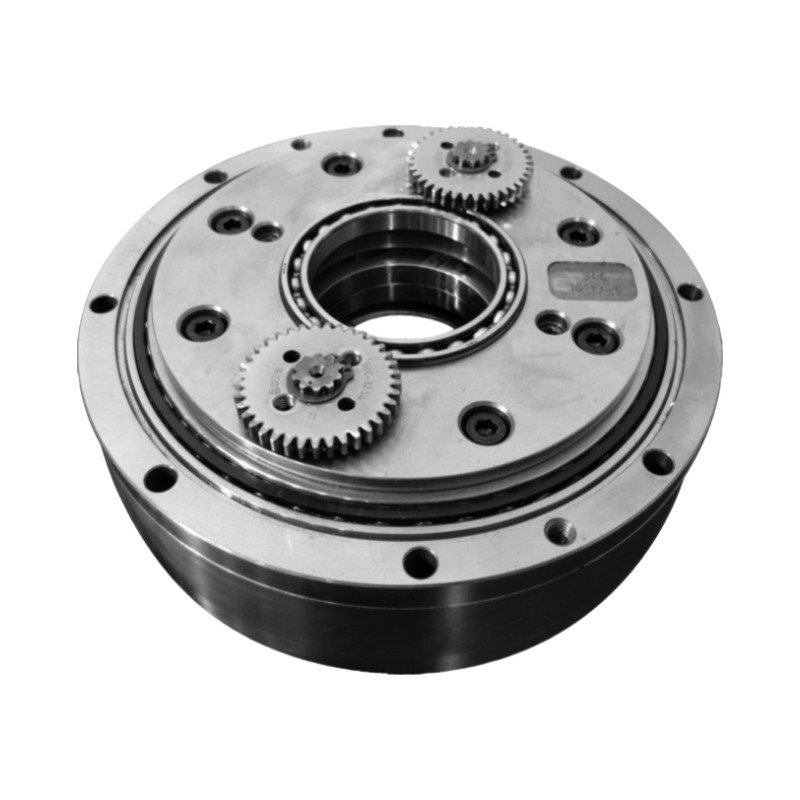

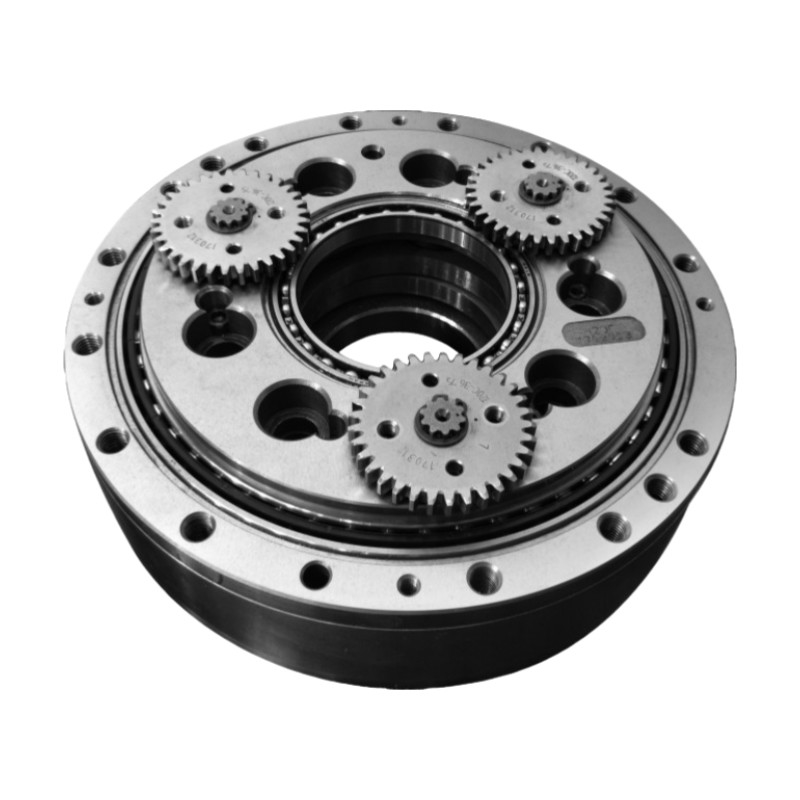

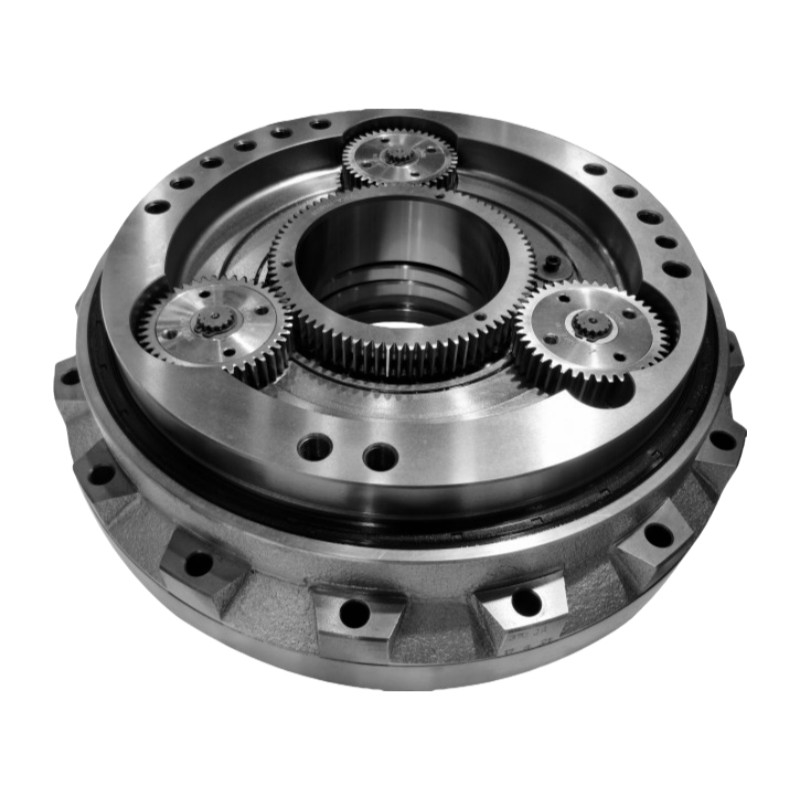

Hình ảnh chi tiết
| Đặc điểm chính của RV - C Series Hollow Shaft RV Reducer | |||
| Sản phẩm | Máy giảm RV hố | ||
|
Vật liệu
|
Thép, nhôm | ||
|
Độ cứng xoắn
|
421 đến 24500 Nm/arc.min. | ||
| Tốc độ đầu ra (r/min) | 5 đến 60 | ||
|
Phản ứng dữ dội
|
MAX. 1 Arc.min. |
||
|
Động lực tối đa cho phép trong khoảnh khắc
|
1372 đến 78400 Nm | ||
|
Tốc độ quay đầu ra tối đa
|
80 r/min | ||
|
Mô hình
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
Trọng lượng
|
4.6 đến 154kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
