Mô tả sản phẩm

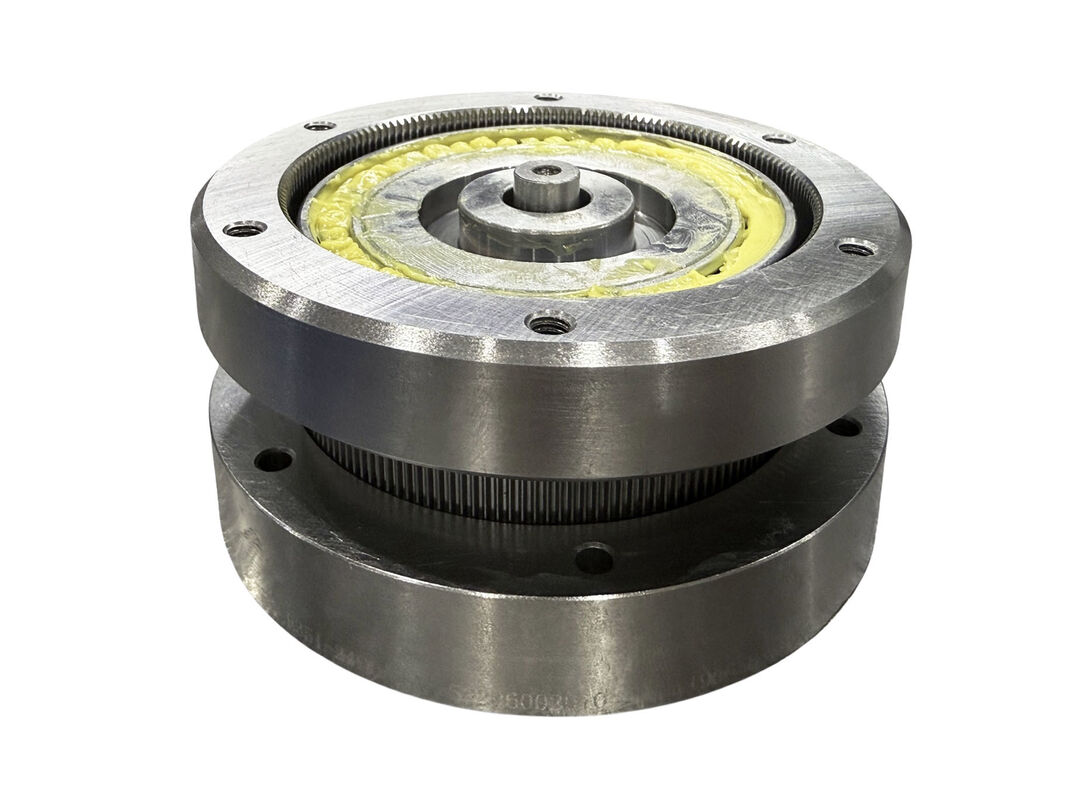

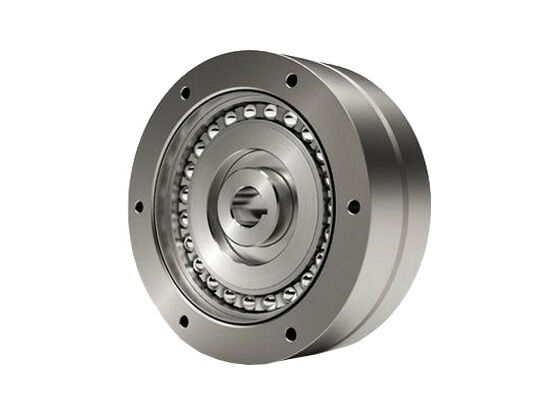

Mô tả của hộp số truyền động hài hòa HONPINE FDS

Dòng bánh răng khác biệt FDS được chia thành loại kết hợp và loại thành phần.Loại kết hợp nhằm mục đích tích hợp cơ chế chênh lệch vào một đơn vị duy nhất để dễ dàng lắp ráp vào thiết bị, và vỏ của nó cho phép lắp đặt trực tiếp các bánh răng truyền tải, ròng xoắn, vv. Loại thành phần theo đuổi một thiết kế phẳng và mỏng,cho phép khách hàng thiết kế lồng chứa của riêng họ và tối ưu hóa không gian thiết bị theo yêu cầu cấu trúc của họ.
Sử dụng nguyên tắc hoạt động độc đáo của Harmonic Drive, nó là một thiết bị chênh lệch siêu nhỏ gọn có khả năng thực hiện điều chỉnh pha và thời gian trong khi hoạt động.
Loại kết hợp của loạt FDS chia sẻ cùng bốn thành phần cốt lõi như loại thành phần bánh nướng,ngoại trừ việc loại kết hợp bao gồm các vòm niêm phong phía trước và phía sau bổ sung và vòng bi hỗ trợ. Dòng FDS hoạt động theo nguyên tắc hoạt động tương tự như loạt FSG loại cốc. Hình dạng của flexspline bánh nướng giống hệt với đường cắt ngang của cơ sở flexspline cốc,và các vòng bi phát sóng được sắp xếp trong hai hàng, với chiều rộng răng của spline tròn và flexspline tăng để xử lý công suất mô-men xoắn cao hơn.loại bánh nướng kết hợp một spline hình tròn bổ sung với cùng số răng như flexspline để kết nối với trục đầu ra.

Thông số kỹ thuật của hộp số truyền động hài hòa HONPINE FDS

Mô hình	Giảm tỷ lệ	Mô-men xoắn định số ở đầu vào 2000r/min		Động lực đỉnh ở khởi động/ngừng		Tối đa được phép. giá trị ave.load mô-men xoắn		Ngay lập tức tối đa cho phép. mô-men xoắn		Tối đa được phép. Input rotational Tốc độ ((r/min)	Được phép. Input rotational Tốc độ ((r/min)	Trọng lượng
Mô hình	Giảm tỷ lệ	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Dầu bôi trơn dầu	Dầu bôi trơn dầu	kg
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
