Nguồn gốc:
Trung Quốc
Hàng hiệu:
HONPINE
Số mô hình:
Dịch não tủy
Băng hình
Băng hình

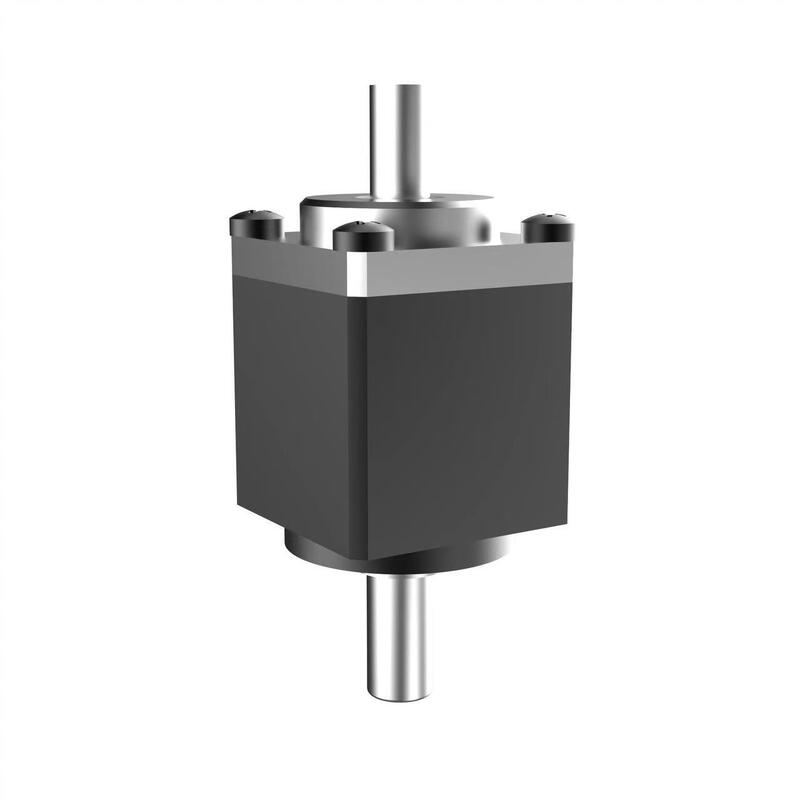

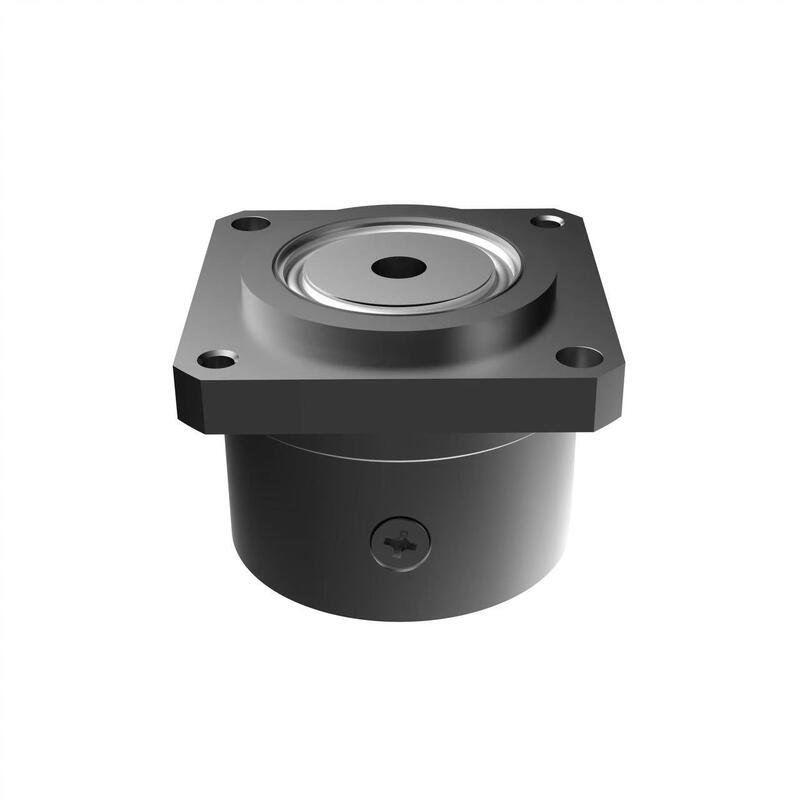

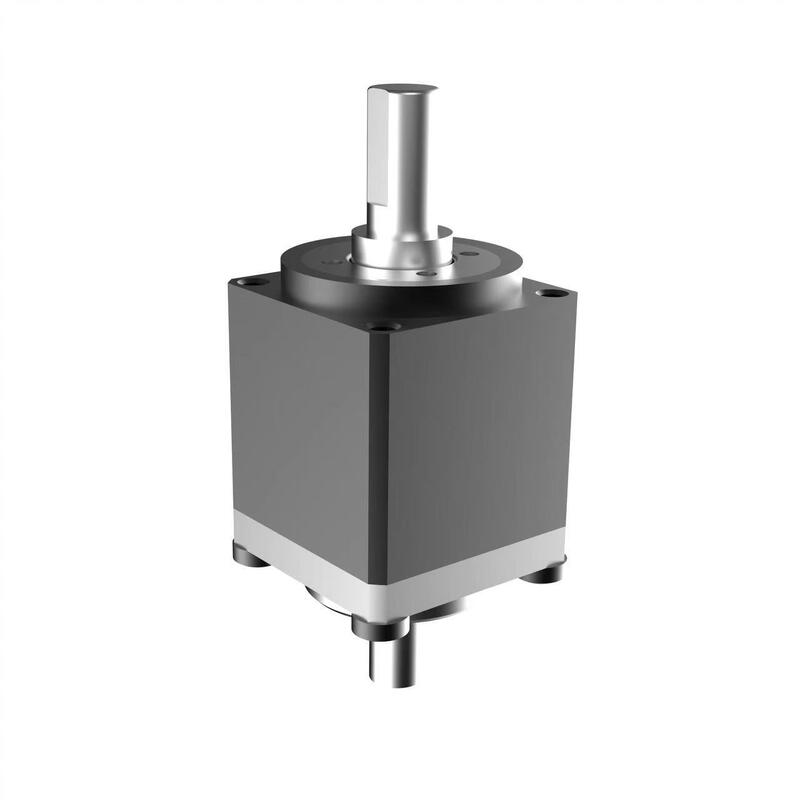

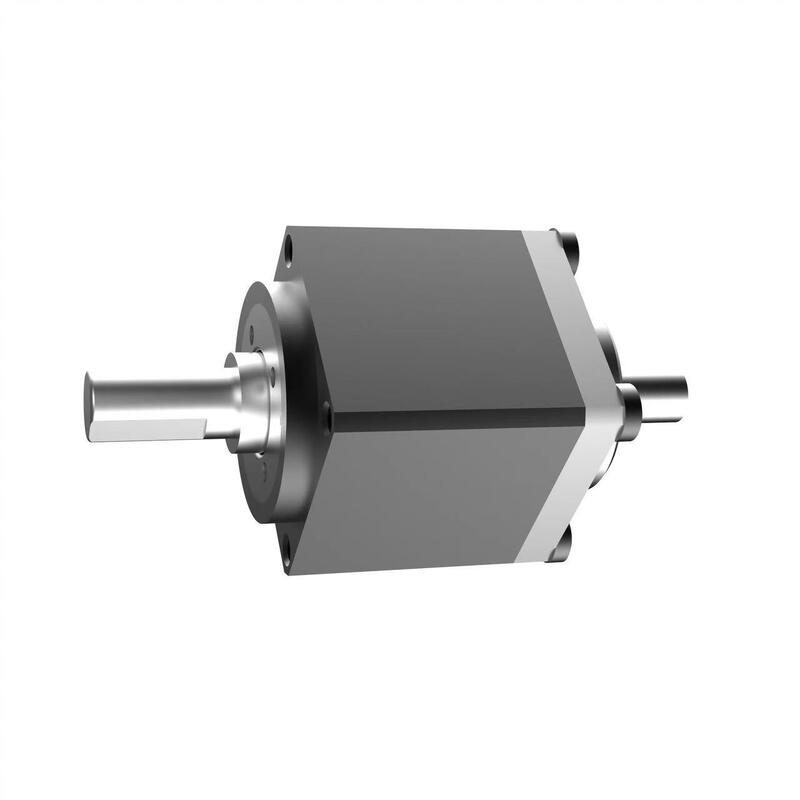

Loạt hộp số harmonic drive mini CSF được phát triển cho các ứng dụng có yêu cầu về thể tích và trọng lượng chuyên biệt, sử dụng flexspline dạng cốc. Loạt sản phẩm này chỉ cung cấp các sản phẩm mô-đun được lắp ráp sẵn để sử dụng ngay lập tức. Vòng bi chính sử dụng vòng bi đũa tiếp xúc bốn điểm nhỏ gọn để trực tiếp chịu tải bên ngoài. Loạt CSF-mini bao gồm hai loại: loại gắn động cơ (2XH) và loại trục đầu vào (1U) hỗ trợ các dạng đầu vào như dây đai, bánh răng và khớp nối. Chọn mẫu phù hợp nhất dựa trên yêu cầu thiết kế cơ khí của bạn.
● Kích thước nhỏ gọn và thiết kế nhẹ
● Cấu trúc nhỏ gọn và tinh giản
● Độ chính xác quay và độ chính xác định vị tuyệt vời
● Cấu hình đầu vào và đầu ra đồng trục
| Mẫu | Tỷ số truyền | Mô-men xoắn định mức ở đầu vào 2000 vòng/phút[N.m] | Mô-men xoắn đỉnh cho phép khi khởi động và dừng[N.m] | Giá trị mô-men xoắn tải trung bình cho phép tối đa[N.m] | Mô-men xoắn tức thời cho phép tối đa[N.m] | Tốc độ đầu vào tối đa cho phép[vòng/phút] | Tốc độ đầu vào trung bình cho phép[vòng/phút] | Độ rơ bánh răng (cung giây) |
1/4GD[kgcm2] | Khối lượng (kg) |
|
| CSF Loạt |
03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017 |
| 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20 | ||||||
| 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039 | |
| 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20 | ||||||
| 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10 | ||||||
| 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106 | |
| 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20 | ||||||
| 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10 | ||||||
| 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10 | ||||||
| 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2 | |
| 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20 | ||||||
| 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10 | ||||||
| 100 | 5 | 11 | 8.9 | 25 | ≤10 | ||||||
