High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp

High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp

Máy động cơ khớp robot không phản ứng

Động cơ chung robot mô-men xoắn lớn

Nguồn gốc:

Jiangsu, Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

HPJM-RE40-52-PRO-XX

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Sản phẩm:
Động cơ chung Robot HPJM
Tỉ số truyền:
51, 101
Mô men xoắn cực đại:
8,3 Nm, 11 Nm
Mô-men xoắn tối đa cho phép ở mức tải trung bình:
5,5 Nm, 8,9 Nm
Mô-men xoắn định mức ở 2000RPM:
4 Nm, 6,5 Nm
Tốc độ tối đa:
118 vòng/phút, 59 vòng/phút
Tốc độ định mức (Với 1/2 mô-men xoắn định mức):
80 vòng/phút, 40 vòng/phút
Phản ứng ngược của thiết bị:
40 giây cung, 30 giây cung
Sức mạnh định số:
90 W
Cung cấp hiệu điện thế:
24-48V
Lưu lượng điện:
3 A
Kháng chiến:
1.96 Ω
Độ phân giải bộ mã hóa:
17 bit
Xe buýt liên lạc:
CÓ THỂ
Khối:
0,3kg
Bảo hành:
1 năm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1 bộ
Giá bán
To Be Negotiated
chi tiết đóng gói
Hộp hộp
Thời gian giao hàng
3-4 tuần
Điều khoản thanh toán
T/T
Khả năng cung cấp
20000 bộ mỗi tháng
Sản phẩm liên quan
Liên hệ với chúng tôi
Liên hệ ngay bây giờ
Mô tả sản phẩm

Động cơ khớp robot HPJM-RE40-52-PRO-XX


Định nghĩa P/N

High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 0

Mô tả sản phẩm

Động cơ khớp robot là một thành phần quan trọng thúc đẩy chuyển động của cánh tay robot hoặc các hệ thống tương tự.như độ chính xác, mô-men xoắn, tốc độ và độ tin cậy.

Vì động cơ xoay của bạn đã tích hợp động cơ, hộp số và bộ mã hóa cho độ chính xác cao, nó rất phù hợp cho các ứng dụng khớp robot.

Các ứng dụng robot liên quan đến nhiều trục đòi hỏi độ chính xác lặp lại tuyệt đối, và hiệu quả vượt trội với phản ứng động tối đa và tuổi thọ.chúng tôi có một loạt các giải pháp ổ đĩa đáp ứng các yêu cầu nàyChúng tôi cũng có thể cung cấp hỗ trợ thiết kế và mô phỏng, bao gồm cả các hệ thống robot rất phức tạp.

Đặc điểm

√ Cổ phiếu rộng về kích thước và tính năng
√ Các tính năng như phanh, cảm biến mô-men xoắn, điện tử tích hợp có sẵn

Có thể tùy chỉnh cho sự tích hợp linh hoạt
mật độ mô-men xoắn cao
Bộ mã hóa khớp chính xác, không phản ứng ngược
Tự động hóa công nghiệp, robot y tế (chọn và đặt, thao tác, cánh tay robot)

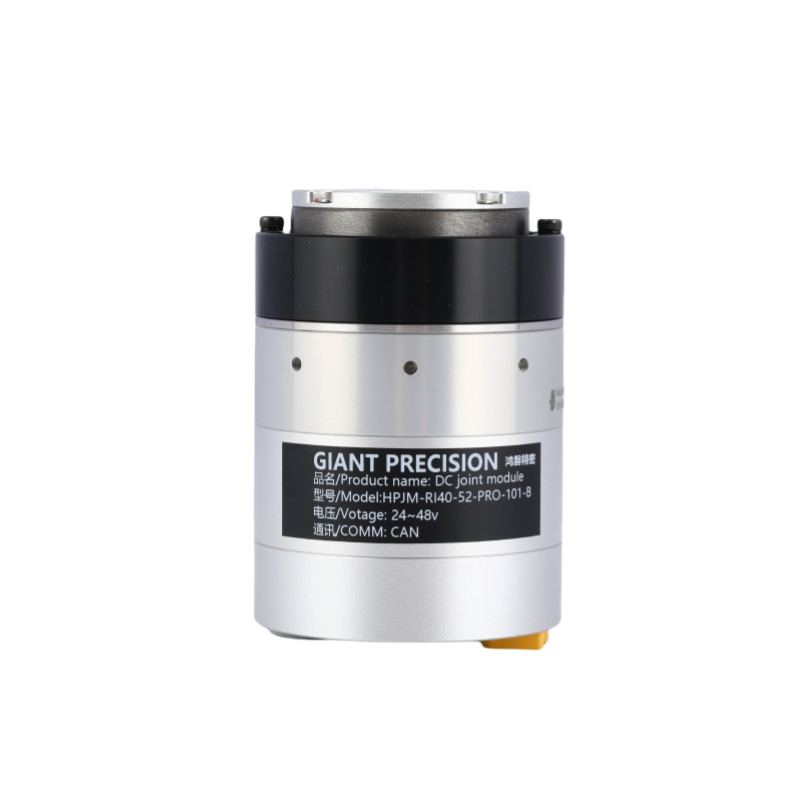

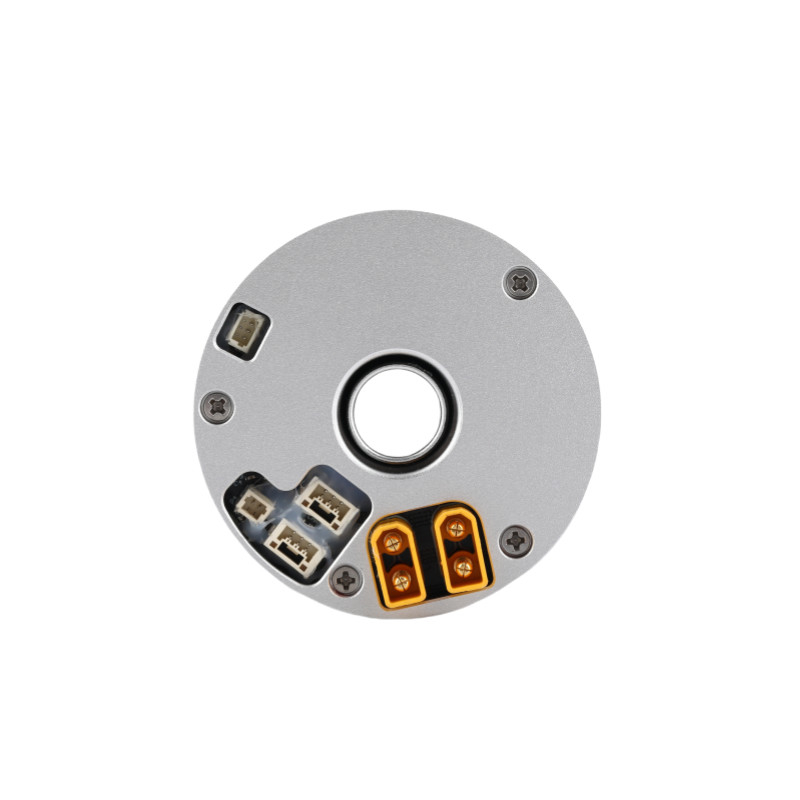

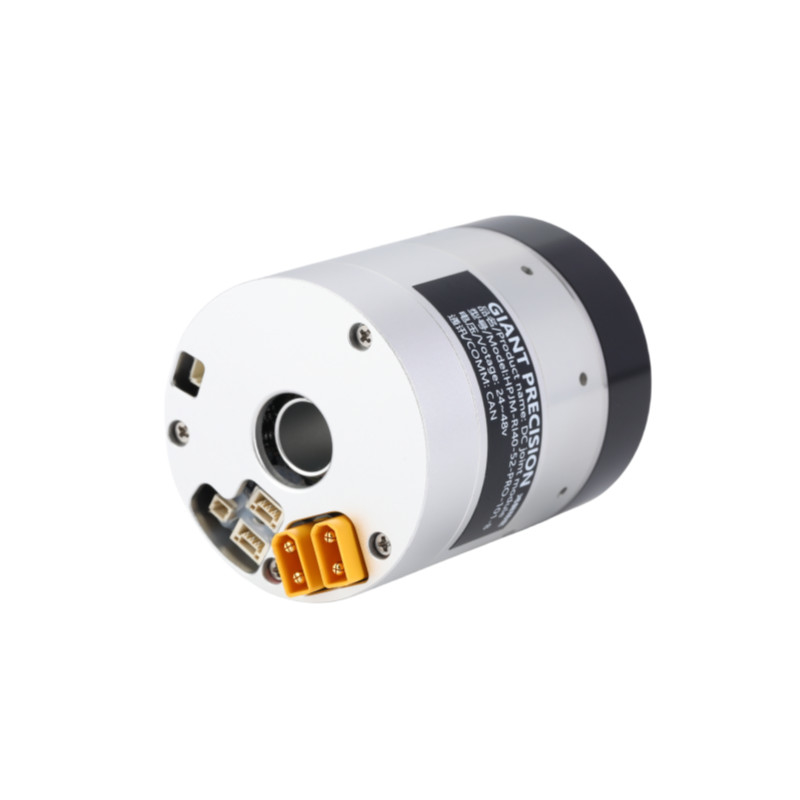

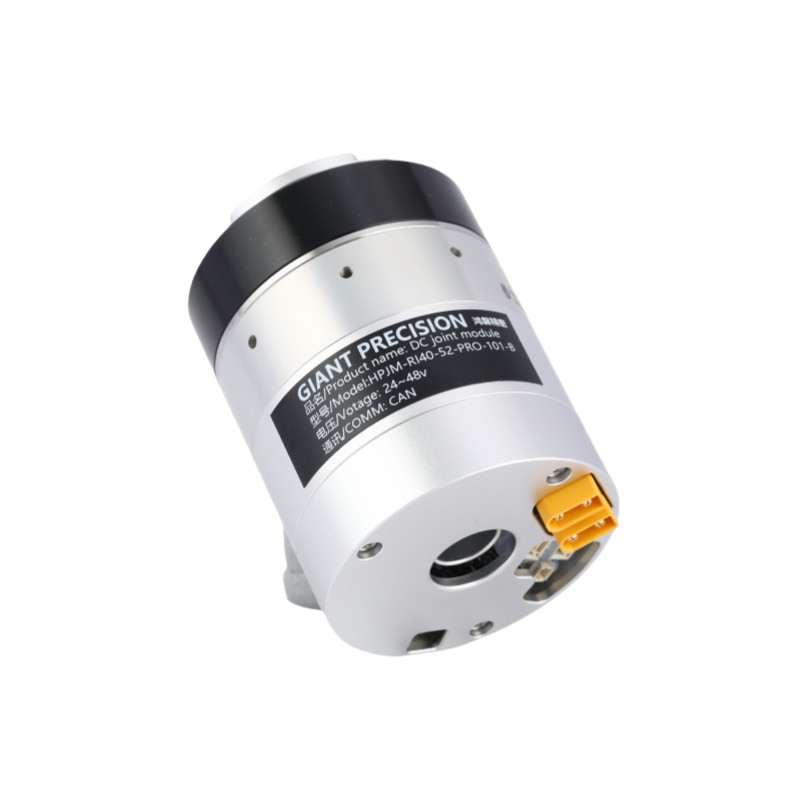

Hình ảnh chi tiết

High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 1

High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 2

High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 3

High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 4

Thông số kỹ thuậtBảng

Tỷ lệ giảm 51 101
Mô-men định số Số m 4.8 7.9
Mô-men xoắn tối đa khi khởi động và dừng Số m 8.3 11
Vòng xoắn đỉnh Số m 15 22
Điện áp xe buýt DC 48VDC Điện lượng định số (với tản nhiệt nhôm) A 2
Dòng điện tối đa A 6
Tốc độ định số RPM 70 33
Tốc độ tối đa RPM 98 46
Bộ mã hóa tuyệt đối Loại mã hóa Bộ mã hóa nhiều vòng tròn tuyệt đối rỗng
Độ phân giải mã hóa (chuyển động cơ 1) 17 bit
Đếm số vòng quay nhiều động cơ 216(65.536)
Phản ứng dữ dội Arc sec 40
Có thể được tùy chỉnh trong vòng 10Arc giây
Vật thể Không phanh kg 0.27
Chiều dài mm 57
Qua lỗ mm 11
Vật thể Với phanh kg 0.32
Chiều dài mm 74.9
Qua lỗ mm 11
Công suất liên tục tối đa của động cơ W 75
Điện áp cung cấp V 24-48V
Xe buýt liên lạc Có thể
Khử nhiệt động cơ Độ chống nhiệt:F ((155°C)
Kháng cách nhiệt: Trên 200M Ω ((DC500V)
Khép kín chịu điện áp: AC1500V ((1 phút)
Cơ chế bảo vệ (mức độ bảo vệ)

Hoàn toàn kín và tự làm mát ( mặc định IP50, đặc biệt tùy chỉnh IP65, IP67, IP68)



Tỷ lệ bánh răng Động lực đỉnh Động lực tối đa cho phép ở tải trung bình (N.m) Mô-men xoắn định số ở 2000RPM (N.m) Tốc độ đỉnh
(RPM)
Tốc độ định số
(Với 1/2 mô-men xoắn định số)
(RPM)
Phản ứng ngược của thiết bị
(arcsec)
51 8.3 5.5 4 118 80 40
101 11 8.9 6.5 59 40 30

Năng lượng định giá
(W)
Điện áp cung cấp
(V)
Tối đa dòng liên tục
(A)
Lưu lượng điện
(A)
Kháng chiến
(Ω)
Độ phân giải mã hóa
(bit)
Xe buýt truyền thông
90 24-48 3 2 1.96 17 Có thể

Động lực hằng số
(Nm/A)
Khả năng dẫn điện
(mH)
Số lượng cặp Pole Chân rỗng
(mm)
Chiều dài
(mm)
Vật thể
(kg)
Trọng lực
(g*cm2)
0.05 0.788 7 12 60.3±0.5 0.3 82



High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 5

Ứng dụng

High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 6  High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 7  High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 8
Robot và Dronesnh Cánh tay robot hợp tác Dòng sản xuất tự động
High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 9  High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 10  High Torque Zero Backlash Integrated Harmonic Motor Robot Joint Motor Động cơ kết hợp 11
Máy CNC Thiết bị y tế AGV Logistics
