Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
XSA14 Series
Lời giới thiệu

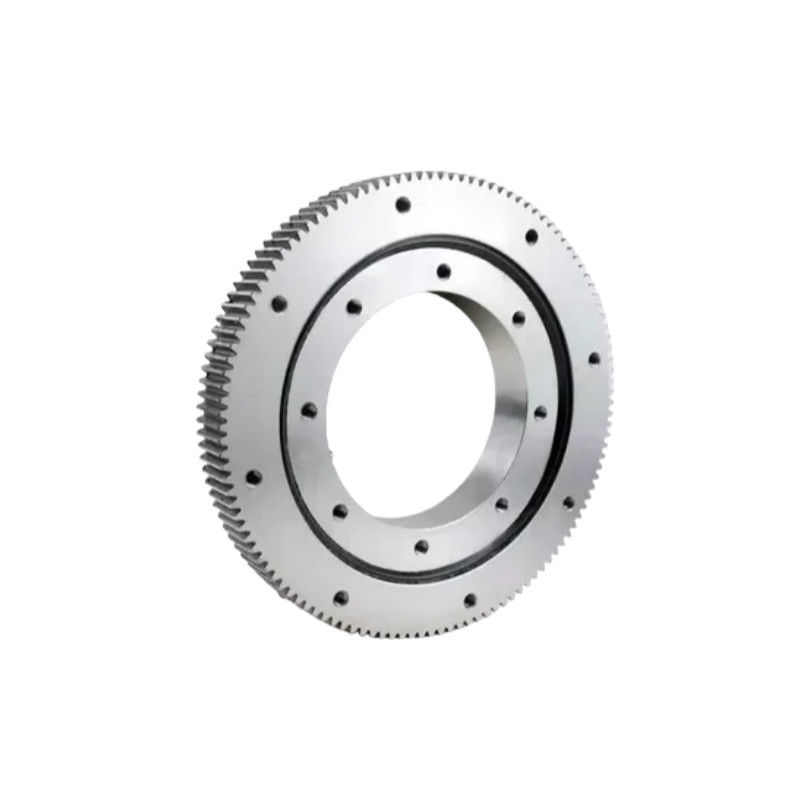

XSA series precision turntable bearing, cross roller turntable bearing and four point contact ball slewing bearing, với bánh răng bên ngoài có thể được lắp đặt với một con dấu, được trang bị một cốc dầu,được điều chỉnh theo một phạm vi nhỏ của mô-men xoắn và chính xác cao, đáp ứng các yêu cầu của các loại điều kiện làm việc khác nhau.
Đồ xích máy quay có khả năng chịu tải trọng tâm tuyến lớn, tải trọng trục, thời gian lật và tải trọng toàn diện khác đồng thời. Nó tích hợp nhiều chức năng, bao gồm hỗ trợ,xoayCấu trúc nhỏ gọn, lắp đặt đơn giản và bảo trì thuận tiện làm cho nó lý tưởng cho các ứng dụng nặng và tốc độ thấp, chẳng hạn như máy nâng, máy đào, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng, máy nâng.máy quay, tuabin gió, kính thiên văn, tháp tăng và các thiết bị khác.
Dòng XSA bao gồm vòng bi xoay cuộn chéo với răng bánh răng bên ngoài.
Đặc điểm của vòng bi bàn xoay
1.Khả năng chịu tải cao:Cấu hình cuộn chéo cho phép các vòng bi này xử lý tải trọng đáng kể, làm cho chúng lý tưởng cho các ứng dụng đòi hỏi.
2.Hệ thống điều khiển đơn giản:Các bánh răng bên ngoài giúp dễ dàng kết nối với các bánh răng, động cơ hoặc hệ thống truyền động bên ngoài, làm giảm nhu cầu về các thành phần bổ sung.
3.Giảm trọng lượng và kích thước hệ thống:Loại bỏ sự cần thiết của các bánh răng riêng biệt, cho phép thiết kế hệ thống nhỏ gọn hơn.
4.Độ chính xác và ổn định:Sự sắp xếp cuộn chéo giảm thiểu trò chơi, đảm bảo xoay ổn định, không có rung động dưới tải trọng cao.
Làm thế nào để chọn vòng bi máy quay
1.Yêu cầu tải:Đánh giá khả năng của vòng bi để xử lý tải trọng trục, đường tâm và thời gian cho ứng dụng cụ thể của bạn.
2.Trình chuyển động và module:Đảm bảo tương thích với bánh lái để tối ưu hóa sự tham gia và giảm thiểu sự mòn.
3.Yêu cầu chính xác:Chọn một mô hình với độ chính xác thích hợp dựa trên nhu cầu chính xác của ứng dụng.
4.Môi trường và niêm phong:Đối với môi trường ngoài trời hoặc khắc nghiệt, hãy tìm các mô hình có niêm phong phù hợp để bảo vệ chống nhiễm trùng.
Thông số kỹ thuật
| Mô hình | Các chiều chính | Độ chính xác xoay | Kích thước cài đặt | Trọng lượng định số cơ bản | Phân loại | ||||||||||||||
| D | d | H | làm | M | Z | P5 | Nhẫn bên ngoài | Nhẫn bên trong | Trục | Xanh | |||||||||
| Kea | Kia | Biển | Sia | Khoảng cách trung tâm | lỗ gắn | Khoảng cách trung tâm | lỗ gắn | Động lực | Chế độ tĩnh | Động lực | Chế độ tĩnh | ||||||||
| XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20-M12 với độ sâu 20 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28-M12 với độ sâu 20 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-M12 với độ sâu 20 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 với độ sâu 20 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~0.04 |
| XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 với độ sâu 20 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40-M12 với độ sâu 20 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 với độ sâu 20 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
Hình vẽ
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
