Lời giới thiệu

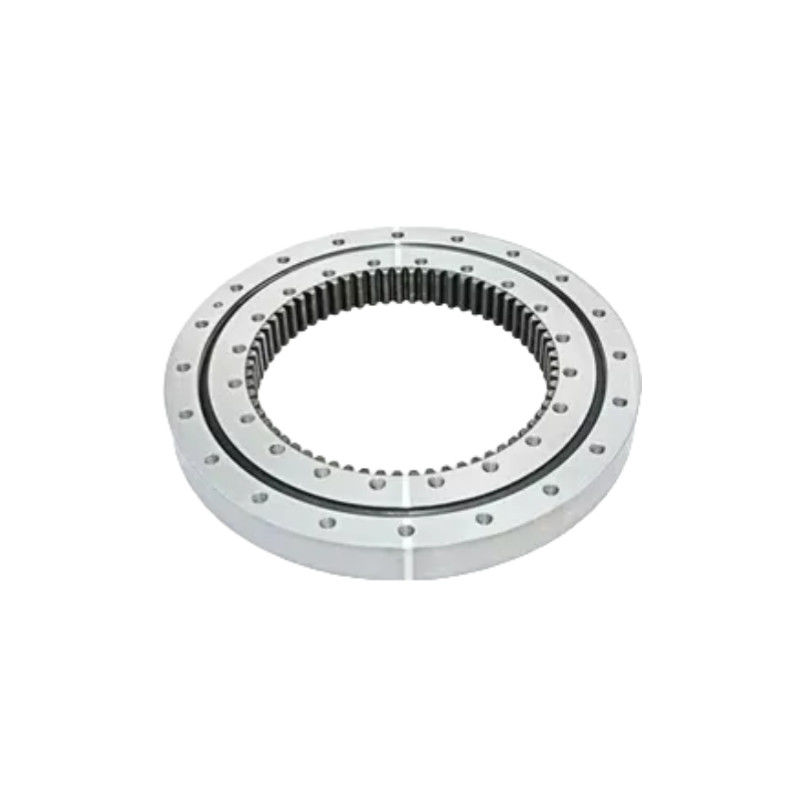

Dòng XSI bao gồm hai loại vòng bi: vòng bi xoay cuộn chéo và vòng bi bàn xoay bóng bốn điểm.Cả hai vòng bi đều có bánh răng bên trong và có thể được lắp đặt với một con dấu, một cốc dầu, và một mô-men xoắn khôi phục có thể điều chỉnh tầm nhỏ.
XSI series crossed roller slewing turntable bearing có khả năng chịu tải trọng tâm, tải trọng trục, thời gian lật và tải trọng toàn diện khác.Nó kết hợp nhiều chức năng như hỗ trợcấu trúc nhỏ gọn, lắp đặt đơn giản và bảo trì thuận tiện làm cho nó lý tưởng để sử dụng trong các tình huống nặng và tốc độ thấp, chẳng hạn như máy nâng,máy đào, máy quay, tuabin gió, kính thiên văn, tháp tăng và các thiết bị khác.
Đặc điểm của vòng bi bàn xoay
1.Bộ phận nội bộ tích hợp:răng bánh răng được gia công trực tiếp vào vòng bên trong (hoặc trong một số thiết kế, vòng ngoài),cho phép kết nối trực tiếp với bánh xe hoặc động cơ để quay được kiểm soát mà không cần các thành phần bánh răng bổ sung.
2.Định dạng cuộn xoắn:Các con lăn được đặt ở góc 90 độ với nhau trong một mô hình chéo, hỗ trợ các tải phức tạp, bao gồm các khoảnh khắc trục, tâm và nghiêng.
3.Gắn gọn và tiết kiệm không gian:Bằng cách tích hợp bánh răng vào vòng bên trong vòng bi, thiết kế này loại bỏ sự cần thiết của bánh răng riêng biệt, tiết kiệm không gian và đơn giản hóa hệ thống.
4.Xử lý tải trọng cao và khoảnh khắc:Cấu hình cuộn chéo cho phép vòng bi xử lý tải trọng nặng với độ cứng cao, làm cho nó phù hợp với các ứng dụng đòi hỏi.
5.Cải thiện độ chính xác:Các vòng bi xoay cuộn chéo có khoảng trống bên trong tối thiểu, cung cấp xoay ổn định, chính xác cao cần thiết cho các ứng dụng đòi hỏi vị trí chính xác.
Làm thế nào để chọn vòng bi máy quay
1.Yêu cầu tải:Xác định loại tải (trục, tâm, khoảnh khắc) và cường độ tải.
2.Chi tiết:Các vòng bi chính xác cao hơn có thể được yêu cầu cho robot hoặc thiết bị y tế.
3.Các yếu tố môi trường:Hãy xem xét bụi, độ ẩm và nhiệt độ, vì những điều này có thể ảnh hưởng đến hiệu suất của vòng bi.
4.Thiết kế gắn:Một số ứng dụng có thể được hưởng lợi từ các thiết kế gắn flange để dễ dàng lắp đặt.
Thông số kỹ thuật
| Mô hình | Các chiều chính | Độ chính xác xoay | Kích thước cài đặt | Trọng lượng định số cơ bản | Phân loại | ||||||||||||||
| D | d | H | làm | M | Z | P5 | Nhẫn bên ngoài | Nhẫn bên trong | Trục | Xanh | |||||||||
| Kea | Kia | Biển | Sia | Khoảng cách trung tâm | lỗ gắn | Khoảng cách trung tâm | lỗ gắn | Động lực | Chế độ tĩnh | Động lực | Chế độ tĩnh | ||||||||
| XSI140414 | 484 | 325 | 56 | 335 | 5 | 67 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 375 | 24-M12 với độ sâu 20 | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSI140544 | 614 | 444 | 56 | 456 | 6 | 76 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 505 | 32-M12 với độ sâu 20 | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSI140644 | 714 | 546 | 56 | 558 | 6 | 93 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 605 | 36-M12 với độ sâu 20 | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSI140744 | 914 | 325 | 56 | 660 | 6 | 110 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 705 | 40-M12 với độ sâu 20 | 315 | 930 | 200 | 455 | 0.01~0.04 |
| XSI140844 | 914 | 444 | 56 | 752 | 8 | 94 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 805 | 40-M12 với độ sâu 20 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSI140944 | 1014 | 546 | 56 | 856 | 8 | 107 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 905 | 44-M12 với độ sâu 20 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSI141094 | 1164 | 325 | 56 | 1000 | 8 | 125 | 0.11 | 0.11 | 0.07 | 0.07 | 1091 | 48-φ14 | 1055 | 48-M12 với độ sâu 20 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
Hình vẽ
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
