Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
XSU14 Series
Lời giới thiệu

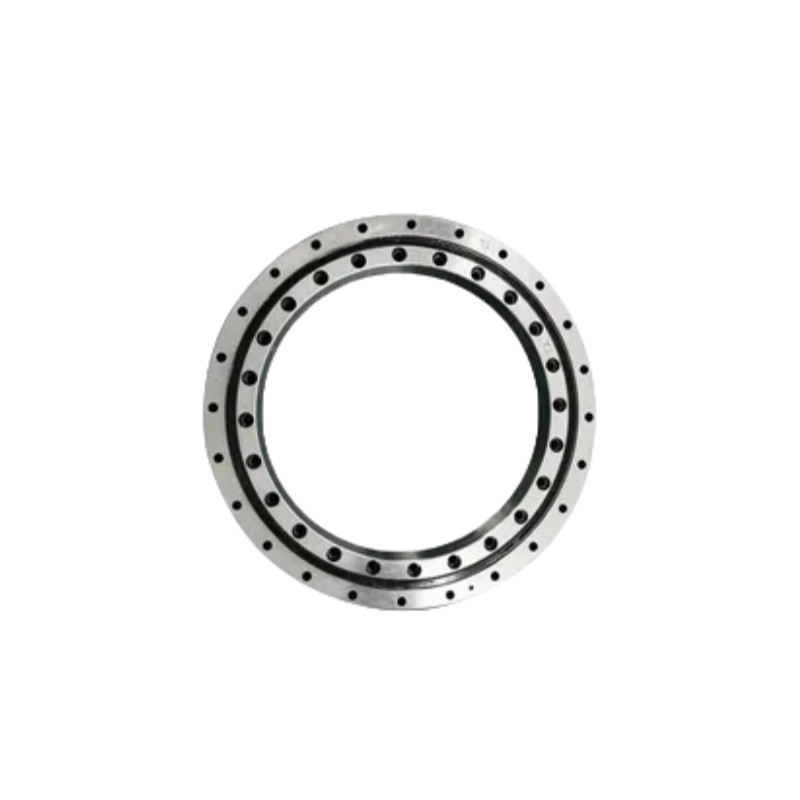

Dòng XSU14 bao gồm ba loại vòng bi: vòng bi xoay cuộn, vòng bi bàn xoay cuộn và vòng bi bàn xoay bóng bốn điểm.Tất cả ba vòng bi được cung cấp mà không có vòng bánh răngCài đặt với một con dấu, một cốc dầu và một phạm vi nhỏ của mô-men xoắn khôi phục có thể điều chỉnh cũng có sẵn. độ chính xác của các vòng bi này là phù hợp với nhiều điều kiện làm việc.
Đồ xích máy quay có khả năng chịu tải trọng tâm tuyến lớn, tải trọng trục, thời gian lật và tải trọng toàn diện khác đồng thời. Nó kết hợp nhiều chức năng, bao gồm hỗ trợ,xoayCấu trúc nhỏ gọn của nó, lắp đặt đơn giản và bảo trì thuận tiện làm cho nó lý tưởng cho các ứng dụng nặng và tốc độ thấp, chẳng hạn như máy nâng, máy đào,máy quayNó là một vòng bi rất linh hoạt được sử dụng rộng rãi trong nhiều ngành công nghiệp.
Đặc điểm của vòng bi bàn xoay
1.Vòng xoay chéo:Các con lăn được định hướng theo góc 90 độ với nhau, xen kẽ nhau trong một đường đua duy nhất.Sự sắp xếp độc đáo này giúp chúng chịu được những gánh nặng phức tạp từ nhiều hướng.
2.Độ cứng và chính xác cao:Các vòng bi xoay cuộn chéo có khoảng trống bên trong tối thiểu, dẫn đến độ cứng cao và biến dạng thấp dưới tải, làm cho chúng lý tưởng cho các ứng dụng đòi hỏi chuyển động chính xác.
3.Thiết kế nhỏ gọn:Những vòng bi này cung cấp khả năng tải trọng cao và độ chính xác trong một hình thức tương đối nhỏ, nhỏ gọn, cho phép chúng phù hợp với các ứng dụng không gian hạn chế.
4.Chuyển lỏng:Do thiết kế và bố trí của các cuộn, vòng bi cuộn chéo cho phép quay mượt mà, được kiểm soát, làm cho chúng lý tưởng cho các ứng dụng mà chuyển động nhất quán là rất quan trọng.
Làm thế nào để chọn vòng bi máy quay
1.Yêu cầu tải:Xác định loại tải (trục, tâm, khoảnh khắc) và cường độ tải.
2.Chi tiết:Các vòng bi chính xác cao hơn có thể được yêu cầu cho robot hoặc thiết bị y tế.
3.Các yếu tố môi trường:Hãy xem xét bụi, độ ẩm và nhiệt độ, vì những điều này có thể ảnh hưởng đến hiệu suất của vòng bi.
4.Thiết kế gắn:Một số ứng dụng có thể được hưởng lợi từ các thiết kế gắn flange để dễ dàng lắp đặt.
Thông số kỹ thuật
| Mô hình | Các chiều chính | Độ chính xác xoay | Kích thước cài đặt | Trọng lượng định số cơ bản | Phân loại | |||||||||||||
| D | d | B | B1 | H | P5 | Nhẫn bên ngoài | Nhẫn bên trong | Trục | Xanh | |||||||||
| Kea | Kia | Biển | Sia | Khoảng cách trung tâm | lỗ gắn | Khoảng cách trung tâm | lỗ gắn | Động lực | Chế độ tĩnh | Động lực | Chế độ tĩnh | |||||||
| XSU140414 | 485 | 343 | 44.5 | 44.5 | 56 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSU140544 | 614 | 474 | 44.5 | 44.5 | 56 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSU140644 | 714 | 574 | 44.5 | 44.5 | 56 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSU140744 | 814 | 674 | 44.5 | 44.5 | 56 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~0.04 |
| XSU140844 | 914 | 744 | 44.5 | 44.5 | 56 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSU140944 | 1014 | 874 | 44.5 | 44.5 | 56 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSU141094 | 1164 | 1024 | 44.5 | 44.5 | 56 | 0.11 | 0.11 | 0.07 | 0.07 | 1140 | 48-φ14 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
Hình vẽ
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
