Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng VSU
Lời giới thiệu

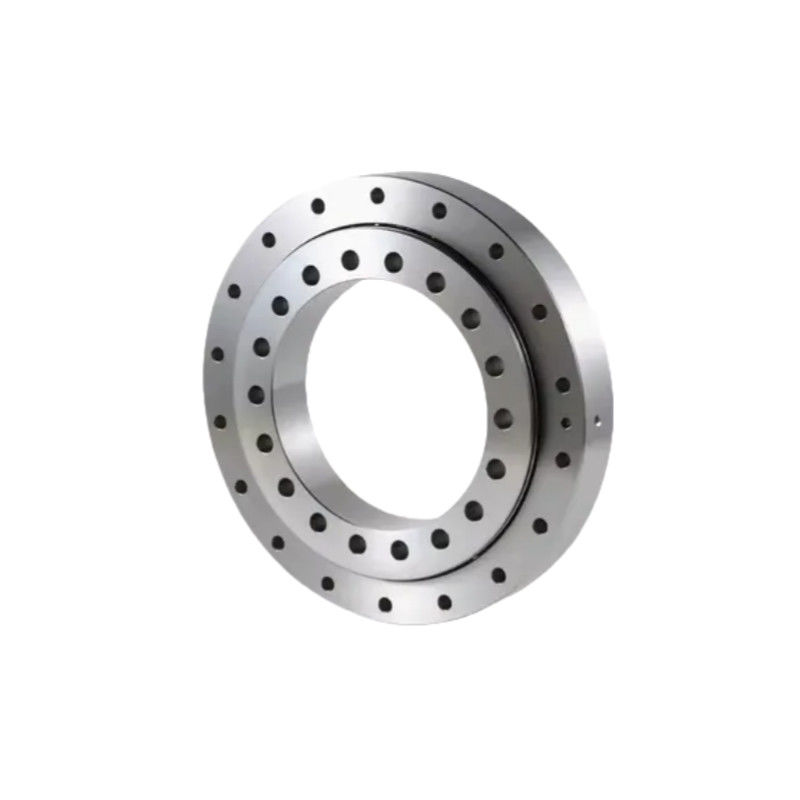

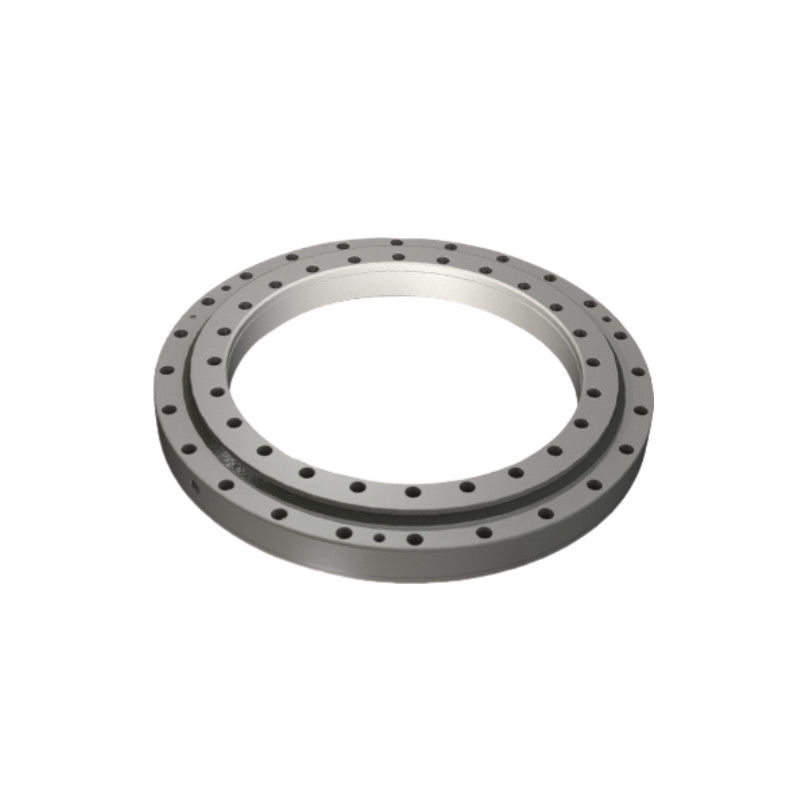

Vòng VSU vòng bi xoay quả cầu liên lạc bốn điểm, không có vòng bánh răng, vòng bi bàn xoay là một sản phẩm hiệu suất cao có thể được lắp đặt với một con dấu, được trang bị một cốc dầu,và điều chỉnh để cung cấp độ rõ ràng mô-men xoắn tối ưu trong một phạm vi phù hợp với nhu cầu của bạnĐộ chính xác của nó được thiết kế để đáp ứng các yêu cầu của các điều kiện làm việc khác nhau.
Vòng VSU bốn điểm tiếp xúc vòng bi vòng bi và vòng bi bàn xoay, không bao gồm vòng bánh răng, có khả năng chịu tải radial và trục đáng kể, thời gian lật,và các tải trọng toàn diện khácNó là một thành phần rất linh hoạt có thể thực hiện nhiều chức năng, bao gồm hỗ trợ, xoay, truyền và cố định.lắp đặt đơn giản và bảo trì thuận tiện làm cho sản phẩm này lý tưởng cho các ứng dụng nặng và tốc độ thấp, chẳng hạn như máy nâng, máy đào, bàn xoay, tuabin gió, kính thiên văn, tháp tăng và các thiết bị khác.Nó là một sản phẩm rất linh hoạt được sử dụng rộng rãi trong một loạt các ngành công nghiệp.
Đặc điểm của vòng bi bàn xoay
1.Khả năng tải trọng cao:Các vòng bi quay có thể hỗ trợ tải trọng phóng xạ, trục và thời gian nghiêng đáng kể.
2.Chuyển lỏng:Chúng được thiết kế để cho phép xoay tròn trơn tru, liên tục ngay cả dưới tải trọng nặng.
3.Chi tiết:Một số vòng bi được thiết kế với độ chính xác cao cho các ứng dụng mà vị trí chính xác là rất quan trọng, chẳng hạn như trong máy móc hoặc robot.
Làm thế nào để chọn vòng bi máy quay
1.Yêu cầu tải:Xác định loại tải (trục, tâm, khoảnh khắc) và cường độ tải.
2.Chi tiết:Các vòng bi chính xác cao hơn có thể được yêu cầu cho robot hoặc thiết bị y tế.
3.Các yếu tố môi trường:Hãy xem xét bụi, độ ẩm và nhiệt độ, vì những điều này có thể ảnh hưởng đến hiệu suất của vòng bi.
4.Thiết kế gắn:Một số ứng dụng có thể được hưởng lợi từ các thiết kế gắn flange để dễ dàng lắp đặt.
Thông số kỹ thuật
| Mô hình | Trọng tâm kích thước | Cài đặt kích thước | Cơ bản Trọng lượng định số | Phân loại | |||||||||||
| D | d | B | B1 | H | Bên ngoài Nhẫn | Nhẫn bên trong | Trục | Xanh | |||||||
| Khoảng cách trung tâm | lỗ gắn | Khoảng cách trung tâm | lỗ gắn | Động lực | Chế độ tĩnh | Động lực | Chế độ tĩnh | Xanh | Trục | ||||||
| VSU200414 | 486 | 342 | 44.5 | 44.5 | 56 | 460 | 24-φ14 | 367 | 24-φ14 | 169 | 560 | 111 | 248 | 0~0.05 | 0~0.08 |
| VSU200544 | 616 | 472 | 44.5 | 44.5 | 56 | 590 | 32-φ14 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0~0.05 | 0~0.08 |
| VSU200644 | 716 | 572 | 44.5 | 44.5 | 56 | 690 | 36-φ14 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0~0.05 | 0~0.08 |
| VSU200744 | 816 | 672 | 44.5 | 44.5 | 56 | 790 | 40-φ14 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0~0.05 | 0~0.08 |
| VSU200844 | 916 | 772 | 44.5 | 44.5 | 56 | 890 | 40-φ14 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0~0.05 | 0~0.08 |
| VSU200944 | 1016 | 872 | 44.5 | 44.5 | 56 | 990 | 44-φ14 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0~0.05 | 0~0.08 |
| VSU201094 | 1166 | 1022 | 44.5 | 44.5 | 56 | 1140 | 48-φ14 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0~0.05 | 0~0.08 |
Hình vẽ
Ứng dụng
Máy móc nặng:Được sử dụng trong máy đào, cần cẩu và các thiết bị xây dựng lớn khác để hỗ trợ cánh tay quay hoặc boom.
Máy quay công nghiệp:Được sử dụng để xoay trong máy quay công nghiệp lớn để sản xuất hoặc lưu trữ.
Robot:Các vòng bi quay chính xác được sử dụng trong robot, nơi quay chính xác là điều cần thiết.
Máy tuabin gió:Được tìm thấy trong các hệ thống yaw và pitch của tuabin gió để giúp điều chỉnh lưỡi và định hướng.
Thiết bị y tế:Phiên bản chính xác được sử dụng trong thiết bị hình ảnh, như máy CT hoặc MRI, để xoay trơn tru.
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
