Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng nhỏ gọn
Lời giới thiệu

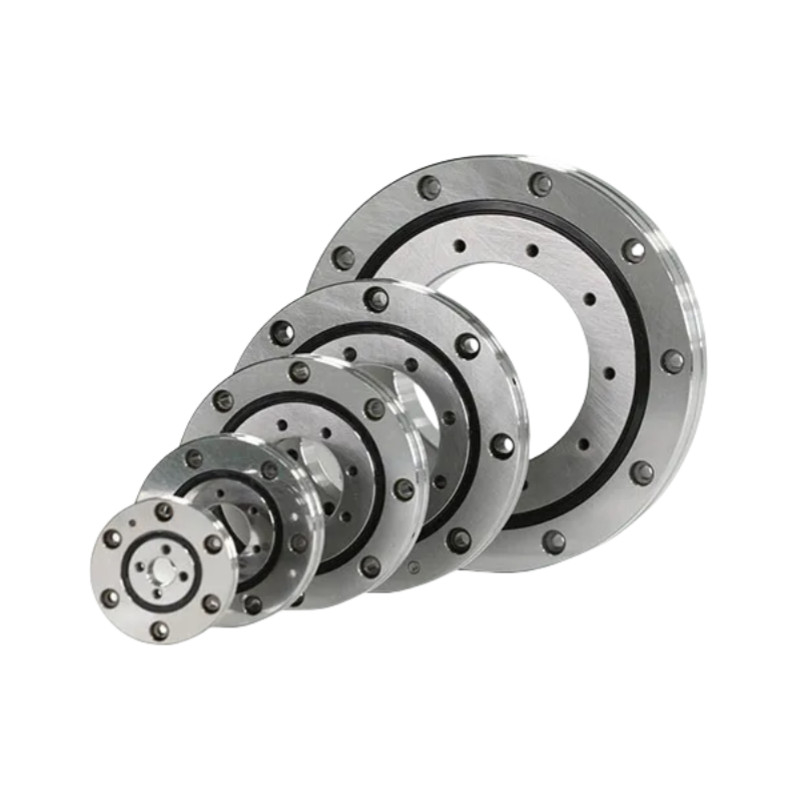

Dòng vòng bi cán chéo chính xác cao 88 đã được thiết kế để đáp ứng mong đợi và yêu cầu cụ thể của khách hàng về ứng dụng.Phạm vi vòng bi cuộn cao độ chính xác 88 cung cấp độ chính xác cao trong vị trí, mang lại lợi thế đáng kể cho robot, bảng chỉ mục, máy định vị, máy công cụ, bàn xoay, máy thay dụng cụ, tế bào hàn và các ứng dụng khác.xoay đồng nhất với mô-men xoắn thấp, và chất lượng hình học cao làm cho nó trở thành sự lựa chọn lý tưởng cho một loạt các ứng dụng công nghiệp.
Thiết kế con lăn chéo với đường chạy trước và đường đất đảm bảo hiệu suất đáng tin cậy trong suốt cuộc đời của máy.
Đặc điểm của vòng bi bàn xoay
1.Khả năng tải trọng cao:Các vòng bi quay có thể hỗ trợ tải trọng phóng xạ, trục và thời gian nghiêng đáng kể.
2.Chuyển lỏng:Chúng được thiết kế để cho phép xoay tròn trơn tru, liên tục ngay cả dưới tải trọng nặng.
3.Chi tiết:Một số vòng bi được thiết kế với độ chính xác cao cho các ứng dụng mà vị trí chính xác là rất quan trọng, chẳng hạn như trong máy móc hoặc robot.
Làm thế nào để chọn vòng bi máy quay
1.Yêu cầu tải:Xác định loại tải (trục, tâm, khoảnh khắc) và cường độ tải.
2.Chi tiết:Các vòng bi chính xác cao hơn có thể được yêu cầu cho robot hoặc thiết bị y tế.
3.Các yếu tố môi trường:Hãy xem xét bụi, độ ẩm và nhiệt độ, vì những điều này có thể ảnh hưởng đến hiệu suất của vòng bi.
4.Thiết kế gắn:Một số ứng dụng có thể được hưởng lợi từ các thiết kế gắn flange để dễ dàng lắp đặt.
Thông số kỹ thuật
| Các tài liệu tham khảo | Trọng lượng kg | Kích thước mm | Chốt mm | 2 núm vú mỡ có khoảng cách bằng nhau | Dòng chảy trục | Xanh dòng chảy | Động lực khởi động tối đa | Chuyển đổi tối đa cho phép tốc độ | Tương tự | ||||||||||||||||
| μm | μm | (đóng ra) | rpm | ||||||||||||||||||||||
| Thêm | Di | C | C# | HT | Anh ta | Hce | Chào. | Hci | Dt | DI | Xin chào. | Fe | Không | Fi | Ni | Kích thước | HOÀN | IR | HOÀN | IR | mm | ||||
| h5 | h5 | ||||||||||||||||||||||||
| 88-0148-00 | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | M6*1.00 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| 88-0178-00 | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | M6*1.00 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| 88-0228-00 | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | M10*1.00 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | M10*1.00 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| 88-0445-00 | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | M10*1.00 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
Hình vẽ
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
