Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
XU Series
Lời giới thiệu

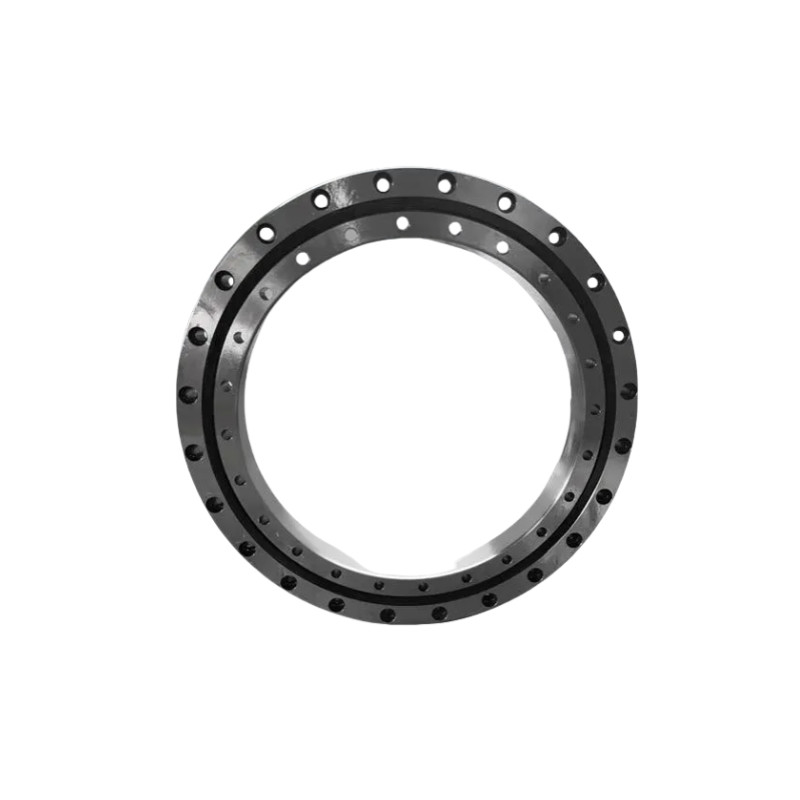

Dòng XU (đường tròn bên trong và bên ngoài tích hợp) loại bỏ sự cần thiết của các miếng lót cố định và một chỗ ngồi hỗ trợ.cấu trúc vòng tròn bên trong và bên ngoài tích hợp với chỗ ngồi cho phép tác động tối thiểu đến hiệu suất trong quá trình lắp đặt, đảm bảo sự ổn định, độ chính xác quay và mô-men xoắn cho cả vòng quay bên ngoài và bên trong.
Đặc điểm của vòng bi bàn xoay
1.Khả năng tải trọng cao:Các vòng bi quay có thể hỗ trợ tải trọng phóng xạ, trục và thời gian nghiêng đáng kể.
2.Chuyển lỏng:Chúng được thiết kế để cho phép xoay tròn trơn tru, liên tục ngay cả dưới tải trọng nặng.
3.Chi tiết:Một số vòng bi được thiết kế với độ chính xác cao cho các ứng dụng mà vị trí chính xác là rất quan trọng, chẳng hạn như trong máy móc hoặc robot.
Làm thế nào để chọn vòng bi máy quay
1.Yêu cầu tải:Xác định loại tải (trục, tâm, khoảnh khắc) và cường độ tải.
2.Chi tiết:Các vòng bi chính xác cao hơn có thể được yêu cầu cho robot hoặc thiết bị y tế.
3.Các yếu tố môi trường:Hãy xem xét bụi, độ ẩm và nhiệt độ, vì những điều này có thể ảnh hưởng đến hiệu suất của vòng bi.
4.Thiết kế gắn:Một số ứng dụng có thể được hưởng lợi từ các thiết kế gắn flange để dễ dàng lắp đặt.
Thông số kỹ thuật
| Mô hình | Kích thước | Mô hình |
Chỉ số tải cơ bản
|
Chỉ số tải cơ bản
|
Trọng lượng | |||||||||
|
(Axial)
|
(Radial)
|
|||||||||||||
| Nhẫn bên trong | Nhẫn bên ngoài | Roller Pitch Dia. | Chiều cao | Khoảng cách trung tâm của lỗ vòng ngoài | Các lỗ cài đặt | Khoảng cách trung tâm của lỗ vòng trong | Các lỗ cài đặt | Cr | Bạch ếch | Cr | Bạch ếch | |||
| d | D | Dpw | B B1 | r phút | không | Li | ni | CN | CN | CN | CN | Kg | ||
| XU050077 | 40 | 112 | 77 | 22 | 97 | 6-Dia.6.6 | 56 | 6-M8 | XU050077 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
| XU060094 | 57 | 140 | 94 | 26 | 120 | 6-Dia.9 | 70 | 6-M8 | XU060094 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
| XU060111 | 76.2 | 145.79 | 111 | 15.87 | 133.1 | 8-Dia.6.9 | 88.9 | 8-Dia.6.9 | XU060111 | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
| XU080120 | 69 | 170 | 120 | 30 | 148 | 6-Dia,9 | 90 | 6-M8 | XU080120 | 56 | 53 | 35.5 | 26 | 4 |
| XU080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | 16-Dia.6.9 | 115.8 | 16-Dia.6.9 | XU080149 | 63 | 66 | 40 | 32.5 | 3.6 |
| XU120179 | 124.5 | 234 | 179 | 35 | 214 | 12 ngày.11 | 144.5 | 12 ngày.11 | XU120179 | 118 | 179 | 75 | 88 | 7 |
| XU120222 | 140 | 300 | 222 | 36 | 270 | 12 ngày.16 | 170 | 12 ngày.18 | XU120222 | 133 | 275 | 85 | 131 | 12 |
| XU160260 | 191 | 329 | 260 | 46 | 305 | 20 ngày.14 | 215 | 20 ngày.14 | XU160260 | 212 | 350 | 135 | 173 | 16 |
| XU080264 | 245.9 | 3111 | 264 | 25.4 | 295.3 | 12 ngày.8.7 | 231.8 | 12 ngày.8.7 | XU080264 | 85 | 117 | 54 | 57 | 6.9 |
| XU160405 | 336 | 474 | 405 | 46 | 450 | 30 ngày.14 | 360 | 30 ngày.14 | XU160405 | 270 | 550 | 172 | 270 | 25 |
| XU080430 | 380 | 480 | 430 | 26 | 462 | 20 ngày.9 | 398 | 20-M10 | XU080430 | 110 | 280 | 70 | 138 | 12 |
| XU300515 | 384 | 646 | 515 | 86 | 598 | 18 ngày.26 | 432 | 18 ngày.26 | XU300515 | 720 | 1370 | 455 | 670 | 115 |
Bàn quay rỗng
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
