Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng XSU
Lời giới thiệu

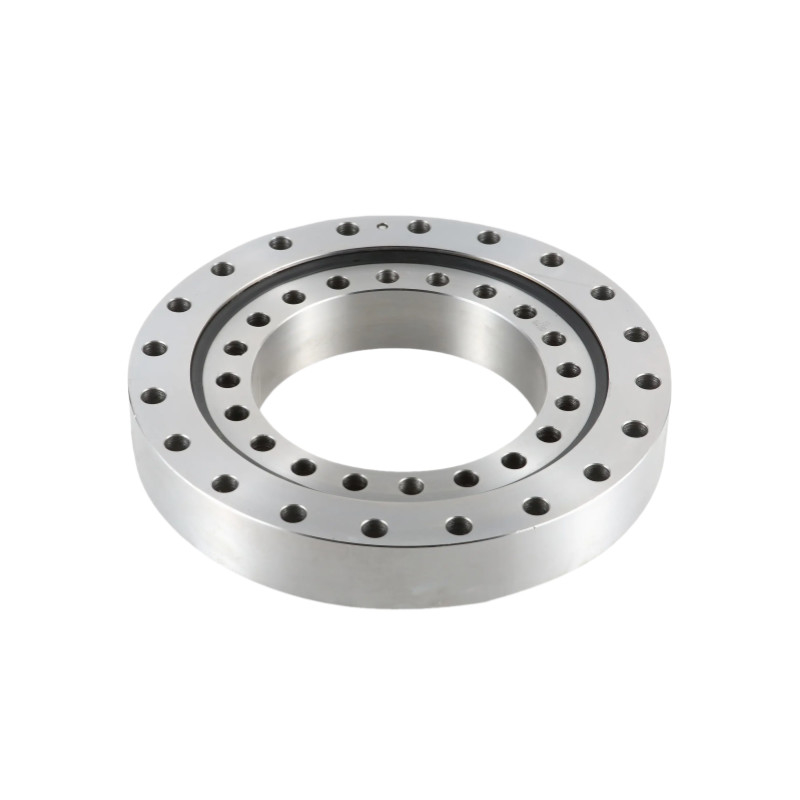

Dòng XSU (vòng tròn bên trong và bên ngoài tích hợp) loại bỏ nhu cầu về các vòm cố định và ghế hỗ trợ.Thiết bị hầu như không ảnh hưởng đến hiệu suất, do đó đạt được sự ổn định, độ chính xác quay nhất định và mô-men xoắn có thể được sử dụng cho cả vòng quay bên ngoài và bên trong.
Đặc điểm của vòng bi bàn xoay
1.Khả năng tải trọng cao:Các vòng bi quay có thể hỗ trợ tải trọng phóng xạ, trục và thời gian nghiêng đáng kể.
2.Chuyển lỏng:Chúng được thiết kế để cho phép xoay tròn trơn tru, liên tục ngay cả dưới tải trọng nặng.
3.Chi tiết:Một số vòng bi được thiết kế với độ chính xác cao cho các ứng dụng mà vị trí chính xác là rất quan trọng, chẳng hạn như trong máy móc hoặc robot.
Thông số kỹ thuật
| Mô hình NO. |
Chân
|
Dimensin ((mm) | Đường trục tải cơ bản |
Chỉ số tải cơ bản
|
Giới hạn tốc độ | Trọng lượng | ||||||||
|
Chiều kính
|
Xanh
|
|||||||||||||
|
Nhẫn bên trong
|
Nhẫn bên ngoài
|
Chiều rộng
|
Các lỗ cài đặt
|
Chamfer
|
Ngày mai. | Đêm nay. | Ca KN | Coa KN | CN | Cor KN | r/min | Kg | ||
|
d
|
D
|
B
|
nB
|
r phút
|
||||||||||
| XSU080168 | 130 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
| XSU080188 | 150 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 375 | 46 | 110 | 203 | 3.7 |
| XSU080218 | 180 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
| XSU080258 | 220 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
| XSU080318 | 280 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
| XSU080398 | 360 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 100 | 7.8 |
| XSU140414 | 344 | 344 | 484 | 56 | 24 | 2 | 460 | 368 | 229 | 520 | 146 | 250 | 28 | |
| XSU140544 | 474 | 474 | 614 | 56 | 32 | 2.5 | 590 | 498 | 270 | 680 | 170 | 330 | 38 | |
| XSU140644 | 574 | 574 | 714 | 56 | 36 | 2.5 | 690 | 598 | 290 | 800 | 185 | 395 | 44 | |
| XSU140744 | 674 | 674 | 814 | 56 | 40 | 3 | 790 | 698 | 315 | 930 | 200 | 455 | 52 | |
| XSU140844 | 774 | 774 | 914 | 56 | 40 | 3 | 890 | 798 | 340 | 1050 | 215 | 510 | 60 | |
| XSU140944 | 874 | 874 | 1014 | 56 | 44 | 3.6 | 990 | 898 | 360 | 1170 | 227 | 580 | 67 | |
Đánh cắp
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
