Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng HYR
Lời giới thiệu

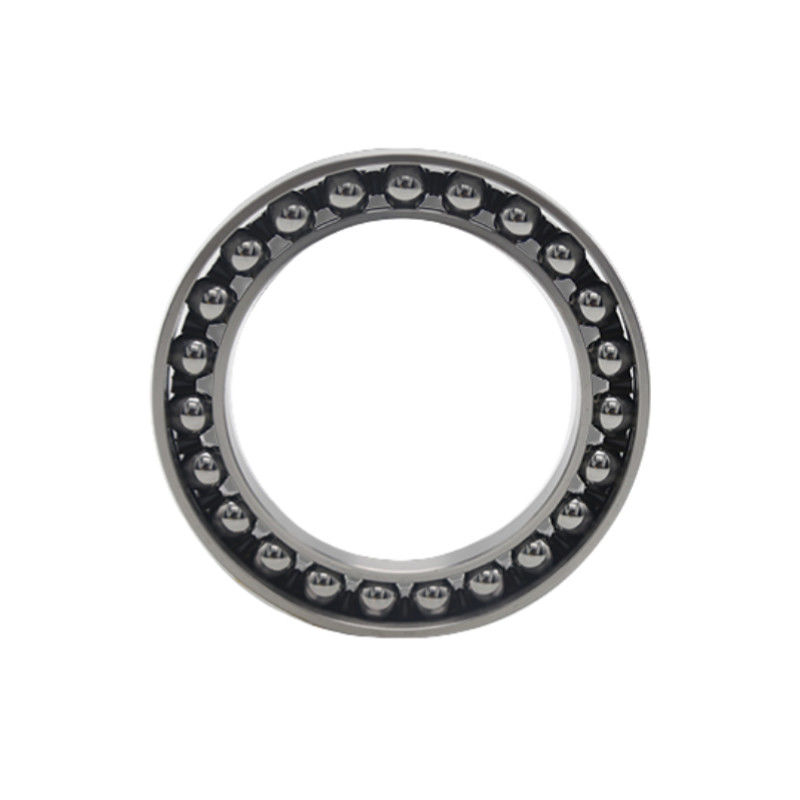

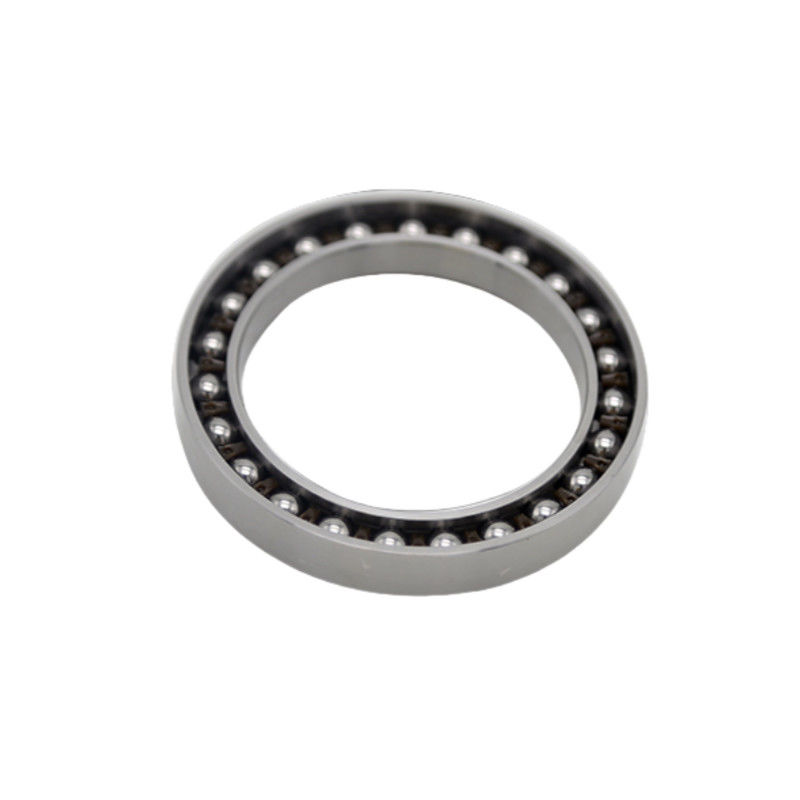

Đồ xích linh hoạt HYR chủ yếu chịu căng thẳng xoay chiều. Do độ dày tường mỏng của nó, nó bị biến dạng khi phù hợp với cam.Thép có hàm lượng cacbon cao được sử dụng cho các vòng tròn bên trong và bên ngoài và các yếu tố cán, và nhựa nhựa nhựa được sử dụng để giữ.
Các vòng bi linh hoạt HYR, thường được sử dụng trong các hệ thống truyền động hài hòa hoặc các máy giảm tốc độ chính xác cao khác,là một loại vòng bi chính xác cao được thiết kế đặc biệt để phù hợp với biến dạng mà không phải hy sinh hiệu suấtCác vòng bi này là một phần không thể thiếu cho các ứng dụng linh hoạt và mô-men xoắn lớn, chẳng hạn như robot, tự động hóa và hàng không vũ trụ, nơi chuyển động mượt mà, chính xác với phản ứng tối thiểu là rất quan trọng.Tính linh hoạt của chúng làm cho chúng phù hợp với các yêu cầu độc đáo của bộ chuyển động sóng căng (e(ví dụ, động cơ âm thanh), nơi tính linh hoạt cho phép sự tương tác của các thành phần dưới dạng biến dạng được kiểm soát.
Đặc điểm của vòng bi bàn xoay
1.Khả năng chịu tải tăng cường:Thiết kế liên lạc xoắn hoặc góc chéo cho phép vòng bi HYR xử lý tải radial, trục và khoảnh khắc đồng thời,làm cho chúng phù hợp với các ứng dụng với nhu cầu tải trọng cao trong không gian hạn chế.
2.Di chuyển mượt mà, chính xác:Các vòng bi HYR cung cấp quay trơn tru với ma sát thấp, giảm thiểu sức đề kháng và hao mòn. Điều này đặc biệt có lợi cho các ứng dụng robot, nơi độ chính xác và khả năng đáp ứng là điều cần thiết.
3.Gắn gọn và nhẹ:Thiết kế mỏng và khả năng tải trọng cao của chúng làm cho chúng lý tưởng cho các hệ thống nhỏ gọn như khớp robot hoặc động cơ hài hòa nơi không gian hạn chế.
4.Độ cứng cao với tính linh hoạt:Các vòng bi HYR duy trì độ cứng cao mặc dù có thể uốn cong, cho phép chúng hoạt động trong điều kiện biến dạng mà không ảnh hưởng đến độ chính xác.
5.Thời gian sử dụng dài:Với bôi trơn và bảo trì thích hợp, vòng bi HYR có khả năng chống mòn cao và có thể chịu được hoạt động liên tục, chính xác cao trong thời gian dài.
Thông số kỹ thuật
| Mô hình | Thông số kỹ thuật đo ((mm) | Giá trị xếp hạng | ||||||
| d | D | B | C | r | Phạm vi biến dạng cực lớn | Tốc độ đầu vào | Giá trị đầu ra | |
| (mm) | (r/min) | (N.m) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
Đánh cắp
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
