Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng YRTM
 |

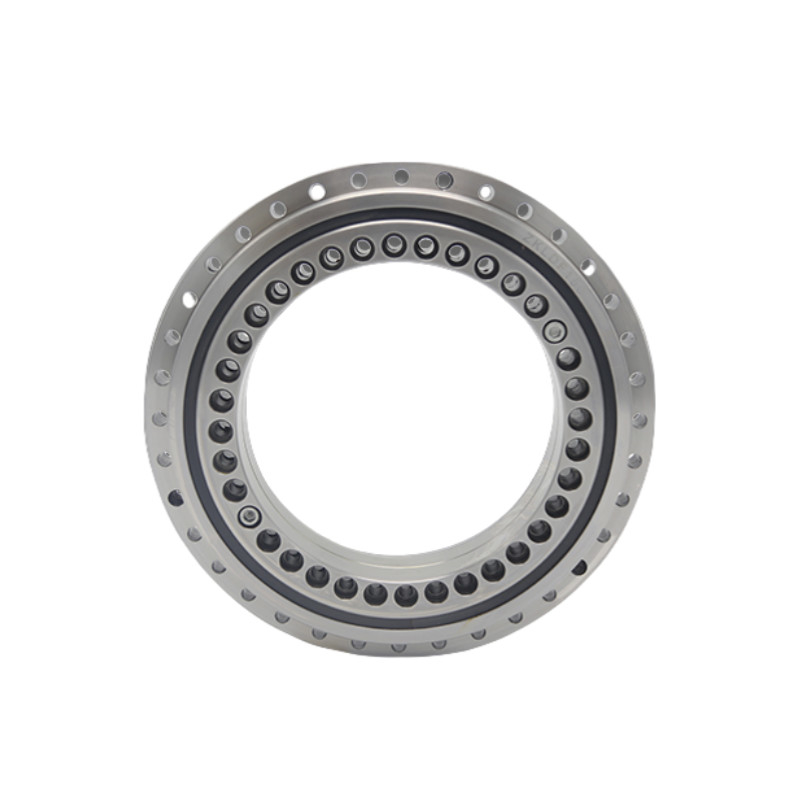

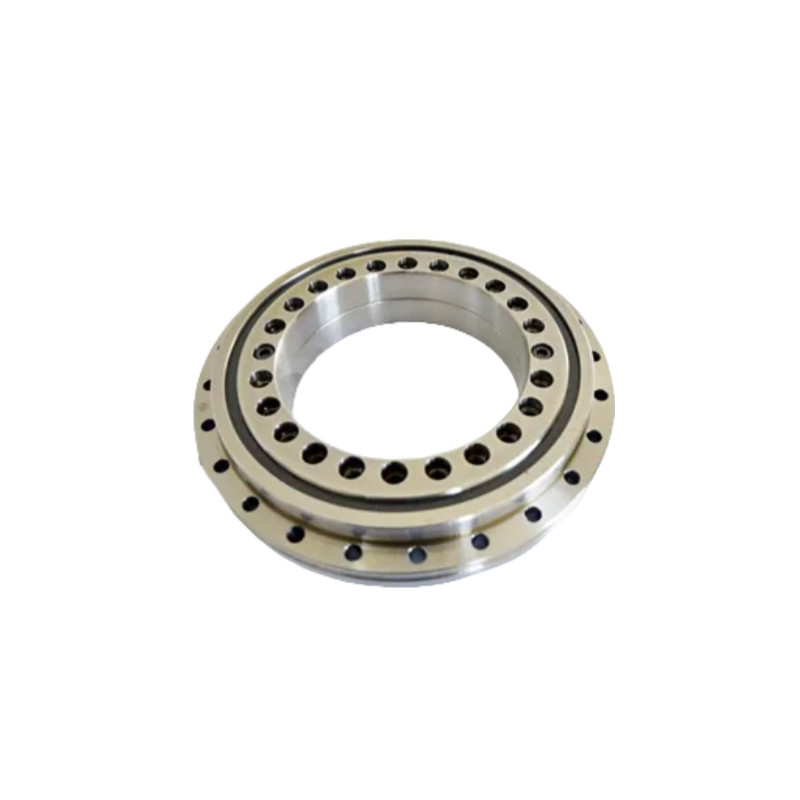

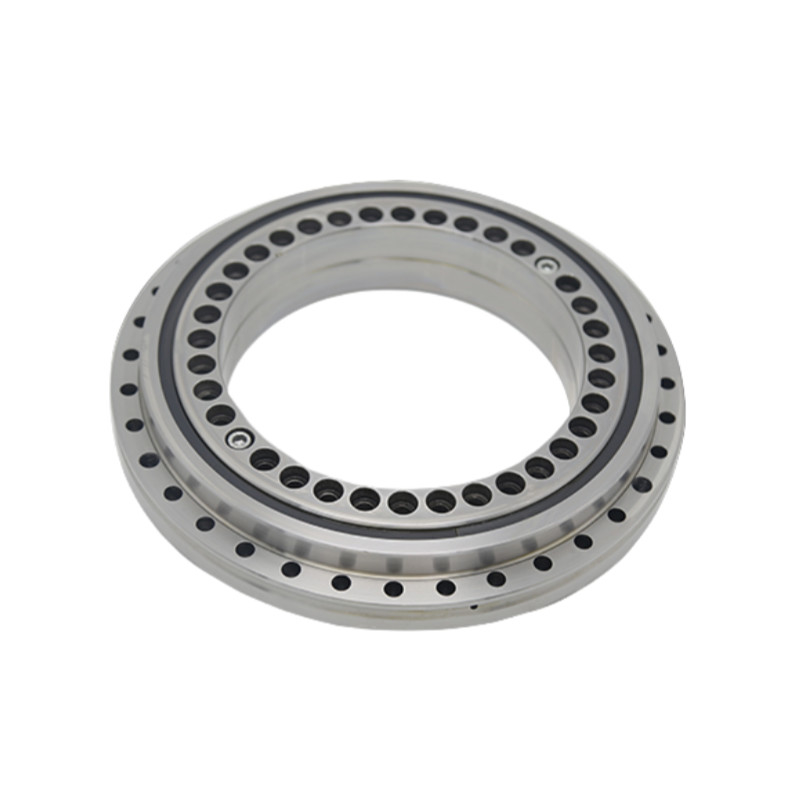

Các vòng bi hình cầu tiếp xúc góc trục ZKLDF có khả năng chịu tải trọng kết hợp trong khi duy trì tốc độ cao và mô-men xoắn ma sát thấp, do đó đảm bảo độ chính xác xoay cao.Các vòng bi bàn xoay ZKLDF phù hợp để sử dụng trên bàn quay tốc độ cao, xay, nghiền, mài đầu và các dụng cụ đo chính xác. |
Lời giới thiệu
Xương đệm bóng tiếp xúc góc trục ZKLDF có một vòng bên ngoài thống nhất, hai vòng bên trong, hai hàng cuộn bóng và một bộ lồng.Nhẫn bên ngoài và vòng trong được trang bị lỗ gắn, cho phép lắp ráp đơn giản bằng một nút nối.
Các vòng bi bóng tiếp xúc góc trục ZKLDF được trang bị nắp niêm phong hai mặt đẩy sạch bụi bẩn, tạp chất và mỡ, ngăn ngừa rò rỉ tiềm năng.Các vòng bi bàn xoay ZKLDF sử dụng một mỡ dựa trên barium tinh vi, cho phép bổ sung mỡ thuận tiện thông qua các lỗ mỡ chuyên dụng.

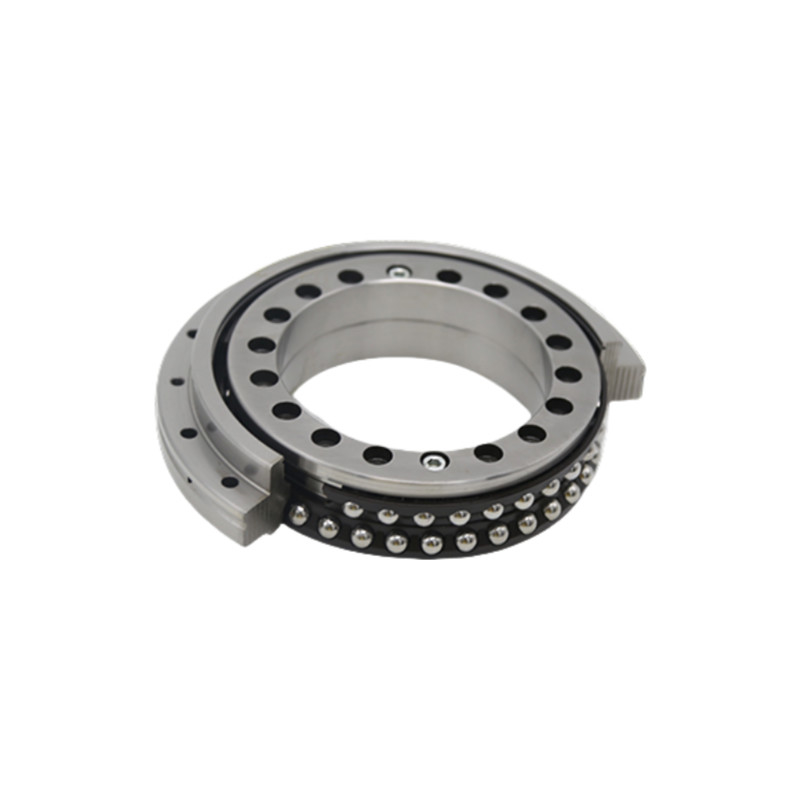

Các vòng bi hình bóng tiếp xúc góc trục ZKLDF được thiết kế với góc tiếp xúc 60 ° và hai hàng cuộn bóng, cung cấp hỗ trợ cho tải trọng quang, tải trọng trục kép và thời gian nghiêng.Thiết kế độc đáo với lồng đồng cho phép vòng bi chịu được tốc độ cao, thời gian hoạt động dài, độ cứng cao và độ chính xác cao, trong khi giảm thiểu mô-men xoắn ma sát.các ứng dụng lâu dài như bàn làm việc xoay tốc độ cao, xay, nghiền, mài đầu và các dụng cụ đo chính xác.
Đặc điểm của vòng bi bàn xoay
1. Độ chính xác cao: Vòng bi bàn quay cung cấp quay mượt mà và nhất quán, với phản ứng tối thiểu, điều này là rất cần thiết cho các ứng dụng đòi hỏi độ chính xác.
2Thiết kế nhỏ gọn: Khả năng xử lý nhiều loại tải cùng một lúc cho phép cấu trúc vòng bi nhỏ gọn, giảm dấu chân thiết bị.
3. Tăng khả năng tải: Vòng quay bàn đệm được xây dựng để quản lý tải trọng cao, làm cho chúng bền và đáng tin cậy cho các ứng dụng công suất nặng.
4. Thời gian sử dụng dài: Với bôi trơn và bảo trì thích hợp, vòng bi bàn quay có thể chịu được sử dụng kéo dài, cung cấp độ tin cậy cao trong hoạt động liên tục.
Thông số kỹ thuật
| Mô hình | Cấu trúc | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a | |
| Đơn vị: mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Mô hình | Lỗ cố định | Vít khớpQTY | lỗ nâng | Pitch1t | Động lực thắt vít | Chỉ số tải cơ bản | Giới hạn tốc độ4) | Động lực ma sát của vòng bi | Vật thể | ||||||
| Trục | |||||||||||||||
| Nhẫn bên trong | Nhẫn bên ngoài | Động lực | Chế độ tĩnh | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | Ca | Bạch ếch | Mỡ | |||||||
| mm | mm | G | Số lần sử dụng | QTY*t | N m | CN | r/min | Nm | ≈kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Đánh cắp
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
