Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng YRTM
 |

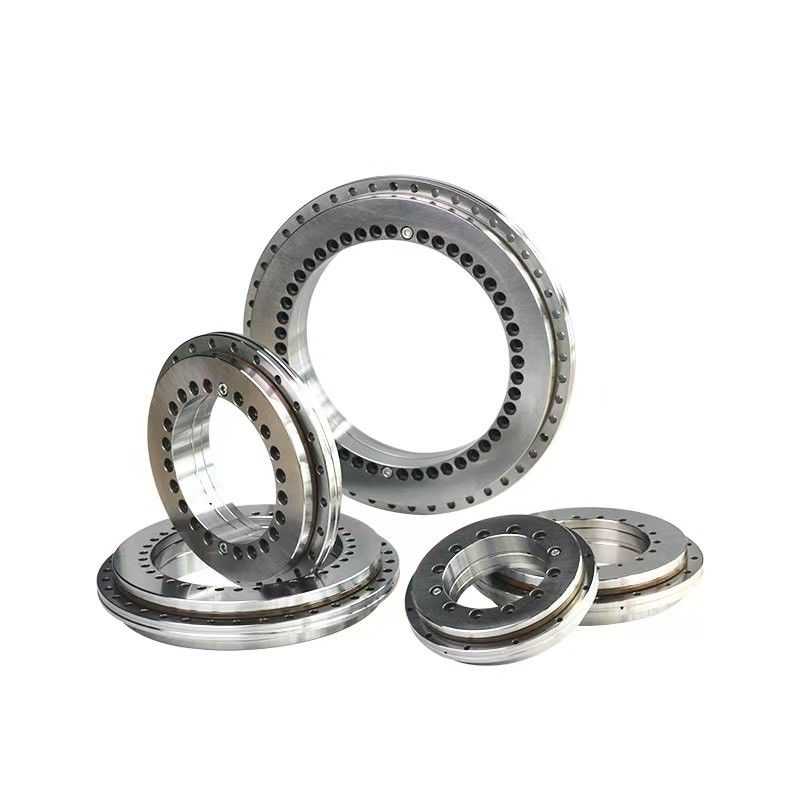

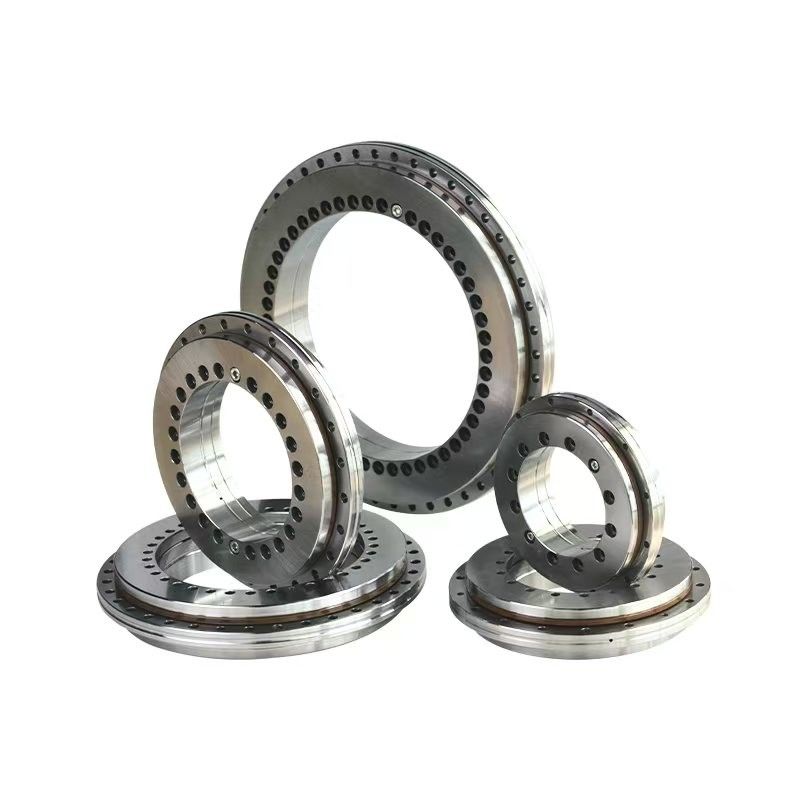

YRTM Vòng tròn bàn là các thành phần chuyên dụng được thiết kế để hỗ trợ chuyển động xoay của bàn xoay, bàn lập chỉ mục và bàn xoay được sử dụng trong các ứng dụng công nghiệp khác nhau.Không giống như vòng bi thông thường, vòng bi bàn xoay được thiết kế để xử lý axis, radial, và lực đẩy cùng một lúc. Điều này làm cho chúng rất phù hợp cho các ứng dụng đòi hỏi độ chính xác, ổn định,và khả năng chịu tải trong một không gian nhỏ gọn. |
Lời giới thiệu
Việc đo độ di chuyển góc là một khía cạnh quan trọng của ngành công nghiệp hiện đại. Đặc biệt, ngành công nghiệp máy công cụ có nhu cầu cao về việc đo góc quay của các bộ phận cơ khí.Nó là điều cần thiết để đo chính xác và kiểm soát sự dịch chuyển góc.
Hiện nay, các bộ mã hóa cổng lưới và từ tính là các thiết bị được sử dụng phổ biến nhất để đo độ dịch chuyển góc.Độ chính xác cao (góc độ phân giải cao nhất là < 2 arc-second), chống vết bẩn, không có cảm ứng điện, và thích nghi cao với hoàn cảnh.
Vòng bàn xoay YRT, kết hợp với hệ thống đo này, cung cấp độ chính xác vô song, có khả năng chịu tải trọng trục hai hướng, tải trọng tâm và khoảnh khắc nghiêng.Điều này làm cho nó một giải pháp lý tưởng cho các ứng dụng chính xác cao, bao gồm các bảng quay chính xác cao trong các ngành công nghiệp máy công cụ, đầu chia, thí nghiệm và đo lường khoa học, v.v.
Các loại chính của vòng bi bàn quay
1.Xích vòng bi lăn:Trong loại này, các cuộn cuộn hình trụ được sắp xếp theo góc thẳng với nhau, cung cấp độ cứng và chính xác cao.làm cho chúng lý tưởng cho các trung tâm gia công CNC và các dụng cụ chính xác.
2.Đang xích trục-trạng:Các vòng bi này được thiết kế đặc biệt để chứa tải trọng trục (dọc theo trục quay), tải trọng quang (chân thẳng với trục) và thời gian nghiêng.Cấu trúc mạnh mẽ của chúng là hoàn hảo cho các ứng dụng nơi ổn định dưới tải trọng là rất quan trọng, chẳng hạn như trong máy quay, cánh tay robot và hộp số.
3.Xích vòng bi quả:Các vòng bi này có thể chịu tải trọng trục cao nhưng ít phù hợp với tải trọng xoắn hoặc xoắn.mặc dù chúng ít phổ biến hơn trong các ứng dụng bàn xoay so với các loại khác.
Thông số kỹ thuật
| Mô hình | Cấu trúc | ||||||||||
| d | D | B | H | B | D1 | D2 | J | J1 | F | L | |
| Đơn vị: mm | |||||||||||
| YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
| YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
| YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
| Mô hình | Lỗ cố định | QTY vít khớp | Dòng chảy trục và trục | lỗ nâng | Pitch1t | Động lực thắt vít | Chỉ số tải cơ bản | Tự cứng nghiêng | Vòng xoắn ma sát của vòng bi3) | Vật thể | ||||||||||
| Trục | Xanh | |||||||||||||||||||
| Nhẫn bên trong | Nhẫn bên ngoài | Động lực | Chế độ tĩnh | Động lực | Chế độ tĩnh | |||||||||||||||
| d1 | d2 | a | QTY4) | d3 | QTY4) | MA2) | Ca | Bạch ếch | Cr | Cor | CKL | CKL1 | ||||||||
| mm | mm | μ m | G | Số lần sử dụng | QTY*t | N m | CN | kNm/mrad | Nm | ≈kg | ||||||||||
| YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
| YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
| YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
| YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
| YRTM325 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
| YRTM395 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
| YRTM460 | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
Đánh cắp
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
