Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng YRTS
 |

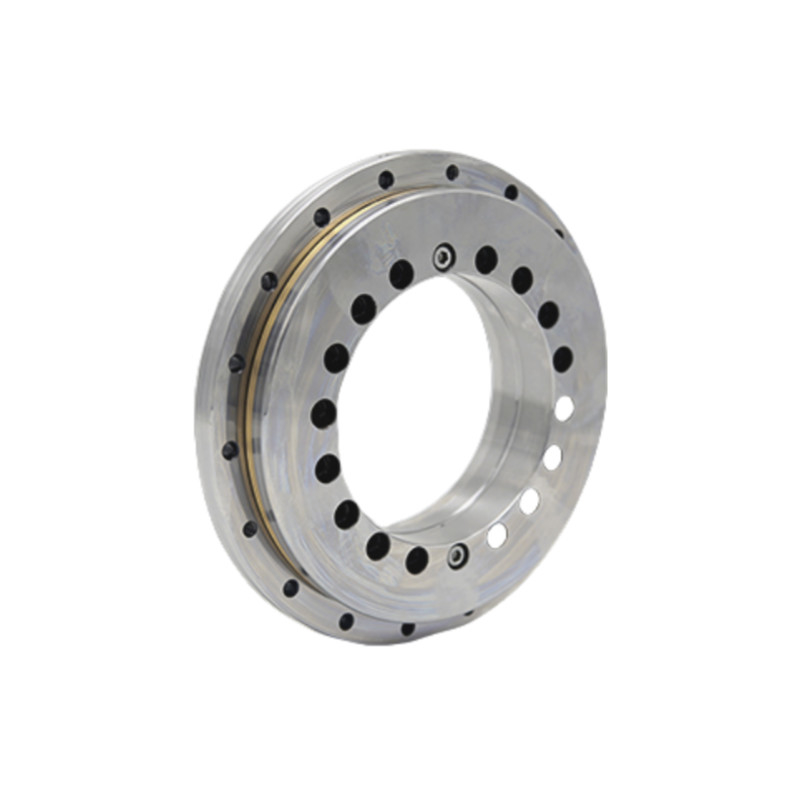

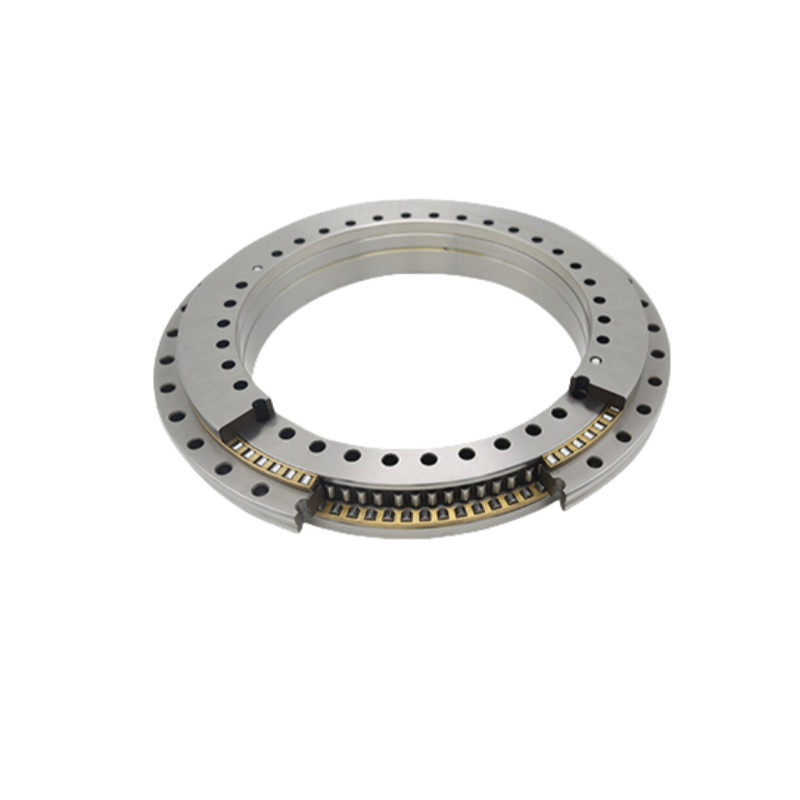

Các vòng bi bàn xoay cơ bản YRTS được thiết kế với một cuộn đầy đủ quang, hai nhóm cuộn kim trục, lắp ráp lồng, một vòng ngoài, một vòng bên trong L-section và vòng thứ hai.Nhẫn bên ngoài và vòng trong được trang bị lỗ cố định, cho phép bu lông cố định các vòng bi trực tiếp.Lối xích loạt này có một tải trước được áp dụng trước khi rời khỏi nhà máy, loại bỏ sự cần thiết phải điều chỉnh khoảng trống trong quá trình lắp đặt.và một thời gian luân phiên ngắn, chẳng hạn như bàn quay, đầu chỉ số và đầu xay xoay. |
Lời giới thiệu
Việc đo độ di chuyển góc là một khía cạnh quan trọng của ngành công nghiệp hiện đại. Đặc biệt, ngành công nghiệp máy công cụ có nhu cầu cao về việc đo góc quay của các bộ phận cơ khí.Nó là điều cần thiết để đo chính xác và kiểm soát sự dịch chuyển góc.
Hiện nay, các bộ mã hóa cổng lưới và từ tính là các thiết bị được sử dụng phổ biến nhất để đo độ dịch chuyển góc.Độ chính xác cao (góc độ phân giải cao nhất là < 2 arc-second), chống vết bẩn, không có cảm ứng điện, và thích nghi cao với hoàn cảnh.
Vòng bàn xoay YRT, kết hợp với hệ thống đo này, cung cấp độ chính xác vô song, có khả năng chịu tải trọng trục hai hướng, tải trọng tâm và khoảnh khắc nghiêng.Điều này làm cho nó một giải pháp lý tưởng cho các ứng dụng chính xác cao, bao gồm các bảng quay chính xác cao trong các ngành công nghiệp máy công cụ, đầu chia, thí nghiệm và đo lường khoa học, v.v.
* X * Các tín hiệu đầu ra thời gian thực là giải pháp tối ưu cho các ứng dụng truyền động trực tiếp.
Đưa ra cấu trúc
Hệ thống đo loại thép AMOSIN của Áo bao gồm ba thành phần chính: chân loại thép, đầu đọc và đơn vị đánh giá điện tử.Các chân loại thép được lắp đặt trên vòng trong của vòng bi (Hình 2)Đây là một vòng thép với lưới phân bố đồng đều. đầu đọc được lắp đặt trên vòng ngoài của vòng bi (hình 1).nhưng không tiếp xúc trực tiếpCó một khoảng cách 0.1 ~ 0.2 mm giữa chúng.
Trong quá trình hoạt động, vòng bi quay và chân thép và đầu đọc (Hình 3) di chuyển mà không tiếp xúc với nhau.Dữ liệu được thu thập bằng cách cảm ứng sau đó được chuyển đến đánh giá điện tử (Hình 6) thông qua cáp (Hình 5)Việc đánh giá điện tử sau đó chuyển đổi thông tin thành sóng vuông hoặc tín hiệu hài hòa dương tính,được nhập vào hệ thống điều khiển số trong máy công cụ để đo và điều khiển dịch chuyển góc.
Hệ thống đo thép mang lại những lợi thế sau:
A. Bộ mã hóa cảm ứng không tiếp xúc được thiết kế để giảm thiểu sự hao mòn, đảm bảo độ tin cậy lâu dài.
B. Độ chính xác bằng với bộ mã hóa quang học, cung cấp độ chính xác cao dưới 2 giây cung.
C. Hệ thống đo lường hai đầu đọc cho phép điều chỉnh thời gian thực của bất kỳ độ lệch nào trong đường radial vòng bi.
D. Tốc độ cao, độ phân giải động cao, hiệu suất động cao.
E. Không có các thành phần từ tính, không phản ứng hysteresis, không mất từ tính, không có vấn đề an toàn.
F. Khả năng chống tắc nghẽn mạnh mẽ đối với ngũ cốc rắn, dầu vv. Sản phẩm được bảo vệ bằng lớp IP67, làm cho nó chống áp suất nước và bụi dày đặc.Nó không nhạy cảm với bất kỳ loại bụi bẩn hoặc chất gây ô nhiễm.
Thiết kế nhỏ gọn cho phép lắp đặt trong không gian hẹp.
Sản phẩm dễ cài đặt và có thể được điều chỉnh nhanh chóng. Nó rất đáng tin cậy và chống va chạm và rung động.
Sản phẩm có thể phát ra sóng sinus (1VPP) và sóng vuông (TTL). Nó tương thích với các hệ thống điều khiển số Siemens và Fanuc.
Thông số kỹ thuật
| Mô hình | Cấu trúc | ||||||||
| d | D | H | H1 | H2 | C | d1 | d | dm | |
| Đơn vị: mm | |||||||||
| YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
| YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
| YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
| YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
| YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
| Mô hình | Lỗ cố định | QTY vít khớp | lỗ nâng | Pitch1t | Động lực thắt vít | Chỉ số tải cơ bản | Giới hạn tốc độ5) | Vật thể | |||||||||
| Trục | Xanh | ||||||||||||||||
| Nhẫn bên trong | Nhẫn bên ngoài | Động lực | Chế độ tĩnh | Động lực | Chế độ tĩnh | ||||||||||||
| làm | ds | Ts | QTY4) | dL | QTY4) | MA2) | Ca | Bạch ếch | Cr | Cor | Mỡ | ||||||
| mm | mm | G | Số lần sử dụng | QTY*t | N m | CN | r/min | ≈kg | |||||||||
| YRTS200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7,5° | 14 | 105 | 635 | 78 | 202 | 950 | 9.7 |
| YRTS260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 131 | 840 | 85 | 275 | 800 | 18.3 |
| YRTS325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M13 | 3 | 36*10° | 34 | 191 | 1260 | 108 | 300 | 680 | 25 |
| YRTS395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M14 | 3 | 48*7,5° | 34 | 214 | 1540 | 121 | 390 | 600 | 33 |
| YRTS460 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M15 | 3 | 48*7,5° | 34 | 221 | 1690 | 168 | 570 | 500 | 45 |
Đánh cắp
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
