Xét chính xác cao YRT Vòng xích cao tốc không gỉ

Xét chính xác cao YRT Vòng xích cao tốc không gỉ

Xích lăn chính xác cao

Vòng xích lăn bằng thép không gỉ

Vòng bi lăn tốc độ cao

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

Dòng YRT

Nói Chuyện Ngay.
Nói Chuyện Ngay.
Chi tiết sản phẩm
Mô hình:
Dòng YRT
Sản phẩm:
Vòng YRT vòng bi bàn xoay
Vật liệu:
Thép chịu lực, Thép không gỉ, Vật liệu nhựa/Polymer, Chất bôi trơn, Vật liệu gốm sứ
D:
50 đến 1200 mm
D:
126 đến 1490mm
Khớp vít QTY:
2
Giới hạn tốc độ5):
25 đến 600 vòng/phút
Trọng lượng:
1,6 đến 450 kg
Bảo hành:
1 năm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1 bộ
Giá bán
To Be Negotiated
chi tiết đóng gói
Hộp hộp
Thời gian giao hàng
3-4 tuần
Điều khoản thanh toán
T/T
Khả năng cung cấp
20000 bộ mỗi tháng
Sản phẩm liên quan
Liên hệ với chúng tôi
Nói Chuyện Ngay.
Mô tả sản phẩm

YRT vòng bi bàn xoay

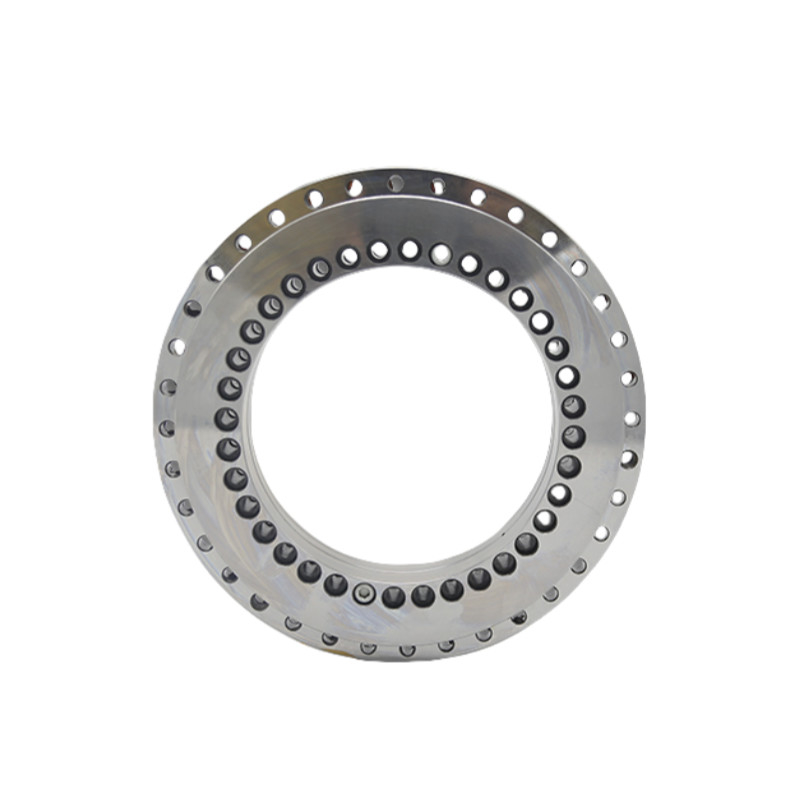

Xét chính xác cao YRT Vòng xích cao tốc không gỉ 0

Các vòng bi bàn xoay cơ bản của YRT được thiết kế với một con lăn đầy đủ, hai nhóm lăn kim trục, lắp ráp lồng, một vòng ngoài, một vòng bên trong L-section và vòng thứ hai.Nhẫn bên ngoài và vòng trong được trang bị lỗ cố định, cho phép bu lông cố định các vòng bi trực tiếp.Lối xích loạt này có một tải trước được áp dụng trước khi rời khỏi nhà máy, loại bỏ sự cần thiết phải điều chỉnh khoảng trống trong quá trình lắp đặt.và một thời gian luân phiên ngắn, chẳng hạn như bàn quay, đầu chỉ số và đầu xay xoay.
Vòng xích này cung cấp độ chính xác chạy trục và tâm để phù hợp với các yêu cầu cụ thể của bạn.

Đặc điểm
1. Độ chính xác cao: độ chính xác P4, độ chính xác P2
2. Độ cứng cao: series này có vòng bi có tải trước
3Trọng lượng cao:Lớp vòng bi này có thể chịu tải trọng trục hai chiều, tải trọng quang và khoảnh khắc nghiêng
4. Tốc độ cao: vòng bi loạt YRTS có thể được áp dụng cho tình huống tốc độ quay cao

Thông số kỹ thuật

Mô hình Cấu trúc
d D H H1 H2 C d1 d dm
Đơn vị: mm
YRT50 50 126 30 20 10 10 105 63 116
YRT80 80 146 35 23.35 11.65 12 130 92 138
YRT100 100 185 38 25 13 12 160 112 170
YRT120 120 210 40 26 14 12 184 135 195
YRT150 150 240 40 26 14 12 214 165 225
YRT180 180 280 43 29 14 15 244 194 260
YRT200 200 300 45 30 15 15 274 215 285
YRT260 260 385 55 36.5 18.5 18 345 280 365
YRT325 325 450 60 40 20 20 415 342 430
YRT395 395 525 65 42.5 22.5 20 486 415 505
YRT460 460 600 70 46 24 22 560 482 580
YRT580 580 750 90 60 30 30 700 610 720
YRT650 650 870 122 78 44 34 800 680 830
YRT850 850 1095 124 80.5 43.5 37 1018 890 1055
YRT950 950 1200 132 86 46 40 1130 990 1160
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255
YRT1200 1200 1490 164 108 56 52 1410 1240 1445



Mô hình Lỗ cố định QTY vít khớp lỗ nâng Pitch1t Động lực thắt vít Động lực thắt vít Giới hạn tốc độ5) Vòng xoắn ma sát của vòng bi3) Vật thể
Trục Xanh
Nhẫn bên trong Nhẫn bên ngoài Động lực Chế độ tĩnh Động lực Chế độ tĩnh
làm ds Ts QTY4) dL QTY4) MA2) Ca Bạch ếch Cr Cor Mỡ
mm mm G Số lần sử dụng QTY*t N m CN r/min Nm ≈kg
YRT50 5.6 9 4.2 10 5.6 12 2 / / 12*30° 8.5 38 158 28.5 49.5 600 2.5 1.6
YRT80 5.6 10 4.2 10 4.6 12 2 / / 12*30° 8.5 56 255 42.5 100 530 3 2.4
YRT100 5.6 10 5.4 16 5.6 15 2 M5 3 18*20° 8.5 76.5 415 47.5 120 430 3 4.1
YRT120 7 11 6.2 22 7 21 2 M8 3 24*15° 14 102 540 52 143 340 7 5.3
YRT150 7 11 6.2 34 7 33 2 M8 3 36*10° 14 112 630 56 170 320 10 6.2
YRT180 7 11 6.2 46 7 45 2 M8 3 48*7,5° 14 118 710 69.5 200 280 12 7.7
YRT200 7 11 6.2 46 7 45 2 M8 3 48*7,5° 14 120 765 81.5 220 260 14 9.7
YRT260 9.3 15 8.2 34 9.3 33 2 M12 3 36*10° 34 160 1060 93 290 200 20 18.3
YRT325 9.3 15 8.2 34 9.3 33 2 M12 3 36*10° 34 275 1930 120 345 170 40 25
YRT395 9.3 15 8.2 46 9.3 45 2 M12 3 48*7,5° 34 300 2280 186 655 140 55 33
YRT460 10 15 8.2 46 10 45 2 M12 3 48*7,5° 34 355 2800 200 765 120 70 45
YRT580 11.4 18 11 46 11.4 42 2 M12 6 48*7,5° 68 490 4250 228 965 80 140 89
YRT650 14 20 13 45 14 42 2 M12 6 48*7,5° 116 1040 8000 490 1800 65 200 170
YRT850 18.5 26 17 57 18.5 54 2 M16 6 60*6° 284 1000 8650 455 1730 50 300 253
YRT950 18.5 26 17 57 18.5 54 2 M17 6 60*6° 284 1290 11400 530 2040 40 600 312
YRT1030 18.5 26 17 66 18.5 66 2 M18 6 72*5° 284 1380 12000 620 2650 35 800 375
YRT1200 18.5 26 17 66 18.5 66 2 M19 6 72*5° 284 1435 12850 745 2800 25 1000 450

Đánh cắp

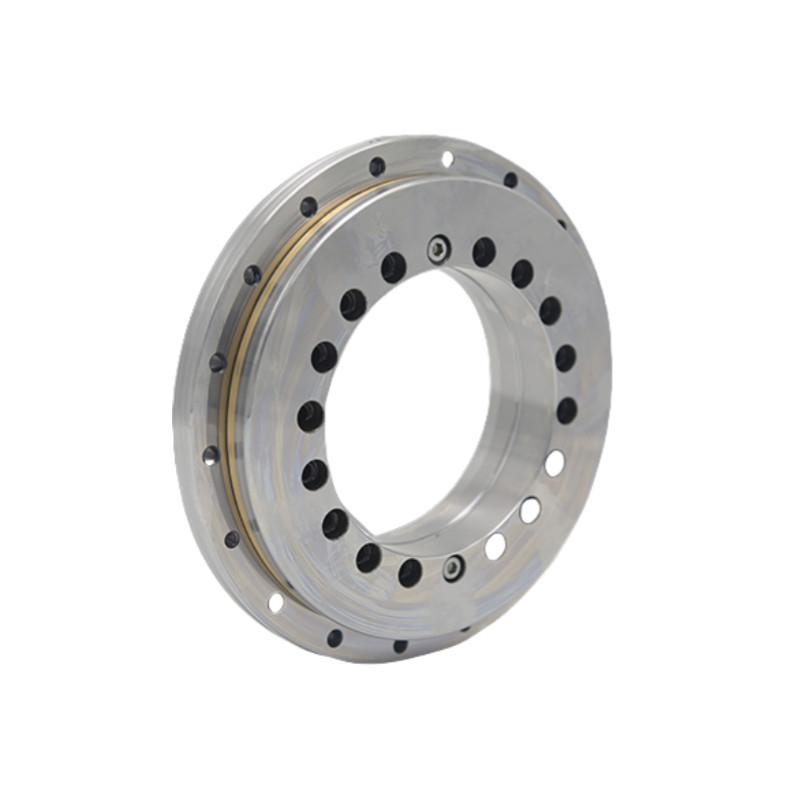

Xét chính xác cao YRT Vòng xích cao tốc không gỉ 1

Ứng dụng

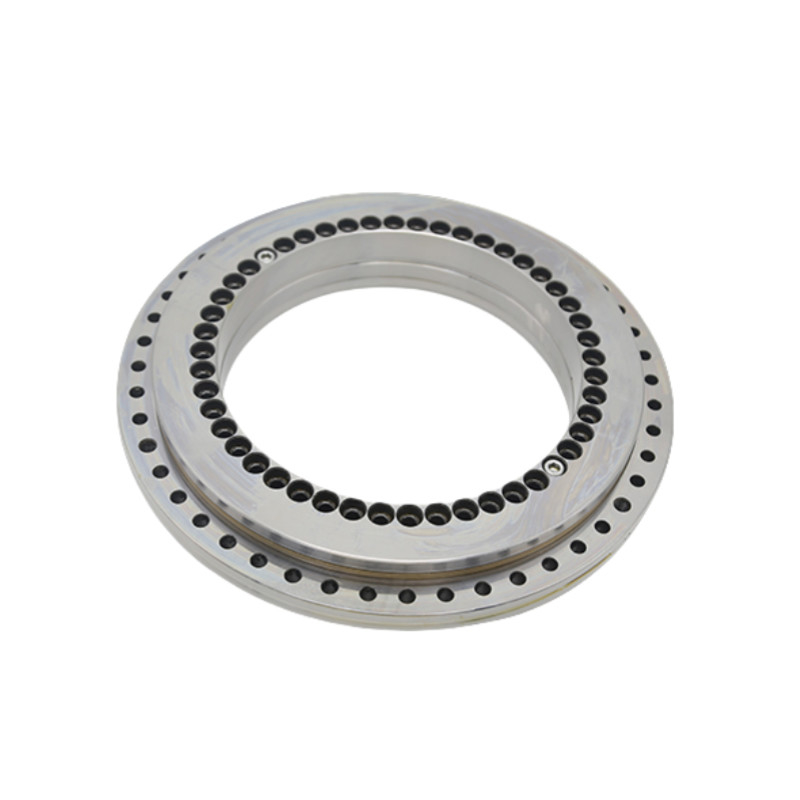

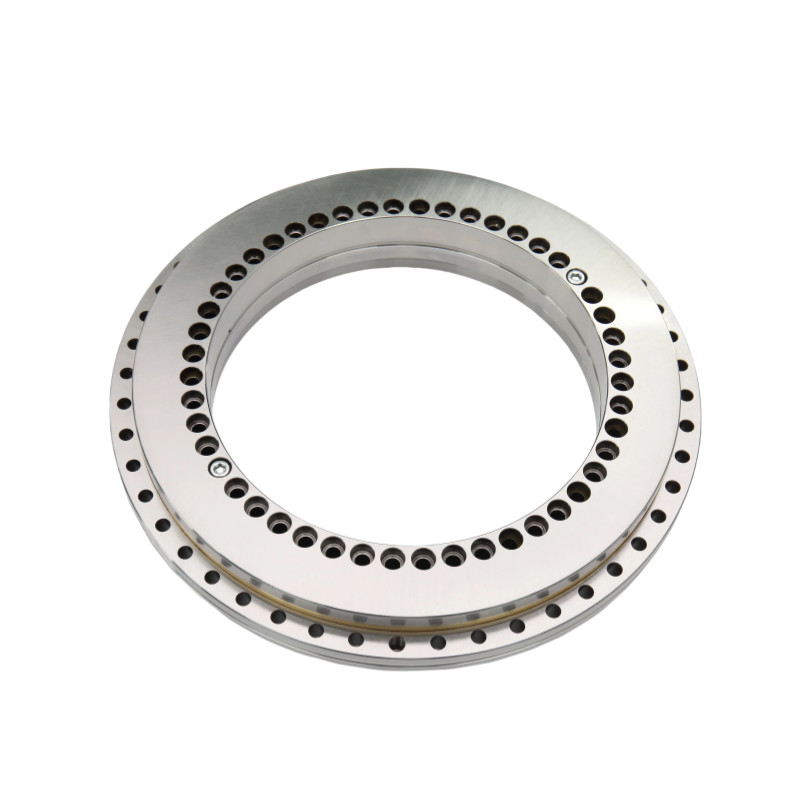

Xét chính xác cao YRT Vòng xích cao tốc không gỉ 2   Xét chính xác cao YRT Vòng xích cao tốc không gỉ 3   Xét chính xác cao YRT Vòng xích cao tốc không gỉ 4   Xét chính xác cao YRT Vòng xích cao tốc không gỉ 5
Tự động hóa công nghiệp Thiết bị y tế Hàng không vũ trụ Thiết bị chính xác
