Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Sê-ri LẠI
 |

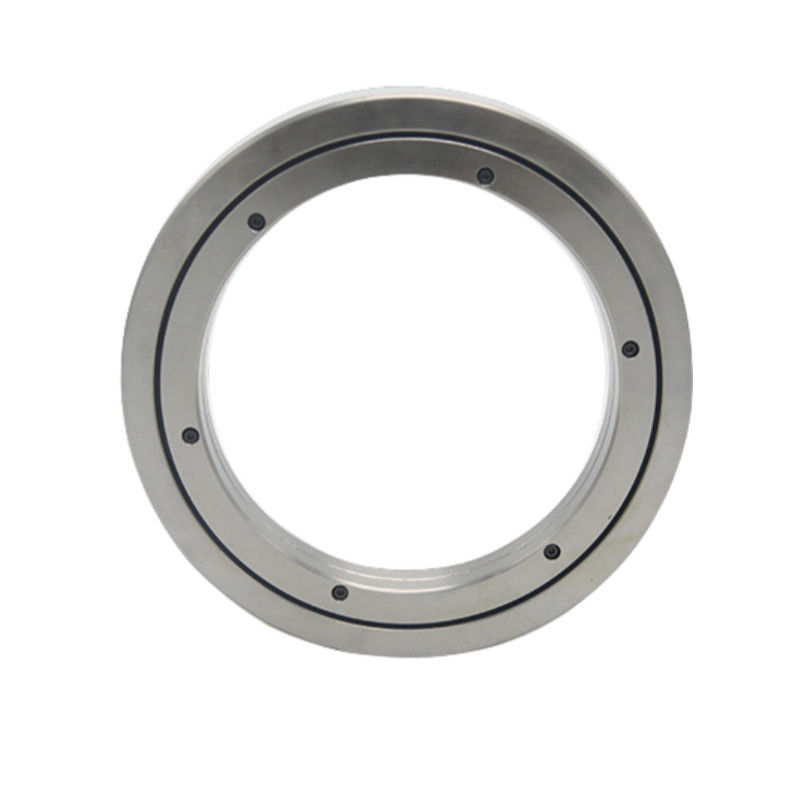

Dòng RE (loại vòng bên trong tách với vòng bên ngoài xoay), cũng là loại cơ bản của vòng bi cuộn chéo. Kích thước giống như loạt RB. Các vòng bên trong được chia thành hai,và vòng ngoài là một toàn bộLoại này được áp dụng tốt cho tình huống mà độ chính xác quay cao được yêu cầu trên vòng ngoài. |
Đặc điểm
1. Độ chính xác cao: độ chính xác P4, độ chính xác P2
2. Độ cứng cao: series này có vòng bi có tải trước
3Trọng lượng cao:Lớp vòng bi này có thể chịu tải trọng trục hai chiều, tải trọng quang và khoảnh khắc nghiêng
4. Kích thước nhỏ: vòng bi loạt này có thể tiết kiệm không gian cho máy công cụ
Thông số kỹ thuật
| Mô hình | Kích thước chính | Kích thước vai | Chỉ số tải cơ bản ((hướng phóng xạ) | Vật thể | ||||||
| Nhẫn bên trong | Nhẫn bên ngoài | Chuỗi đường kính của con lăn | Chiều cao | Chamfer | Cr | Cor | ||||
| d | D | Dpw | B B1 | rmin | ds | Đ | kN | kN | kg | |
| RE2008 | 20 | 36 | 29 | 8 | 0.5 | 23.5 | 30.5 | 3.23 | 3.1 | 0.04 |
| RE2508 | 25 | 41 | 34 | 8 | 0.5 | 28.5 | 35.5 | 3.63 | 3.83 | 0.05 |
| RE3010 | 30 | 55 | 43.5 | 10 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
| RE3510 | 35 | 60 | 48.5 | 10 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
| RE4010 | 40 | 65 | 53.5 | 10 | 0.6 | 47.5 | 58 | 8.33 | 10.6 | 0.16 |
| RE4510 | 45 | 70 | 58.5 | 10 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
| RE5013 | 50 | 80 | 66 | 13 | 0.6 | 57.5 | 72 | 16.7 | 20.9 | 0.27 |
| RE6013 | 60 | 90 | 76 | 13 | 0.6 | 68 | 82 | 18 | 24.3 | 0.3 |
| RE7013 | 70 | 100 | 86 | 13 | 0.6 | 78 | 92 | 19.4 | 27.7 | 0.35 |
| RE8016 | 80 | 120 | 101.4 | 16 | 0.6 | 91 | 111 | 30.1 | 42.1 | 0.7 |
| RE9016 | 90 | 130 | 112 | 16 | 1 | 98 | 118 | 31.4 | 45.3 | 0.75 |
| RE10016 | 100 | 140 | 121.1 | 16 | 1 | 109 | 129 | 31.7 | 48.6 | 0.83 |
| RE10020 | 150 | 127 | 20 | 1 | 113 | 133 | 33.1 | 50.9 | 1.45 | |
| RE11012 | 110 | 135 | 123.3 | 12 | 0.6 | 117 | 127 | 12.5 | 24.1 | 0.4 |
| RE11015 | 145 | 129 | 15 | 0.6 | 122 | 136 | 23.7 | 41.5 | 0.75 | |
| RE11020 | 160 | 137 | 20 | 1 | 120 | 140 | 34 | 54 | 1.56 | |
| RE12016 | 120 | 150 | 136 | 16 | 0.6 | 127 | 141 | 12.2 | 43.2 | 0.72 |
| RE12025 | 180 | 152 | 25 | 1.5 | 133 | 164 | 66.9 | 100 | 2.62 | |
| RE13015 | 130 | 160 | 146 | 15 | 0.6 | 137 | 152 | 25 | 46.7 | 0.72 |
| RE13025 | 190 | 162 | 25 | 1.5 | 143 | 174 | 69.5 | 107 | 2.82 | |
| RE14016 | 140 | 175 | 160 | 16 | 1 | 147 | 162 | 25.9 | 50.1 | 1 |
| RE14025 | 200 | 172 | 25 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 | |
| RE15013 | 150 | 180 | 166 | 13 | 0.6 | 158 | 172 | 27 | 53.5 | 0.68 |
| RE15025 | 210 | 182 | 25 | 1.5 | 164 | 194 | 76.8 | 128 | 3.16 | |
| RE15030 | 230 | 192 | 30 | 1.5 | 173 | 210 | 100 | 156 | 5.3 | |
| RE16025 | 160 | 220 | 192 | 25 | 1.5 | 173 | 204 | 81.7 | 135 | 3.14 |
| RE17020 | 170 | 220 | 196.1 | 20 | 1.5 | 184 | 198 | 29 | 62.1 | 2.21 |
| RE18025 | 180 | 240 | 210 | 25 | 1.5 | 195 | 225 | 84 | 143 | 3.44 |
| RE19025 | 190 | 240 | 219 | 25 | 1 | 202 | 222 | 41.7 | 82.9 | 2.99 |
| RE20025 | 200 | 260 | 230 | 25 | 2 | 215 | 245 | 84.2 | 157 | 4 |
| RE20030 | 280 | 240 | 30 | 2 | 221 | 258 | 114 | 200 | 6.7 | |
| RE20035 | 295 | 247.7 | 35 | 2 | 225 | 270 | 151 | 252 | 9.6 | |
| RE22025 | 220 | 280 | 250.1 | 25 | 2 | 2235 | 265 | 92.3 | 171 | 4.1 |
| RE24025 | 240 | 300 | 272.5 | 25 | 2.5 | 256 | 281 | 68.3 | 145 | 4.5 |
| RE25025 | 250 | 310 | 280.9 | 25 | 2.5 | 268 | 293 | 69.3 | 150 | 5 |
| RE25030 | 330 | 287.5 | 30 | 2.5 | 269 | 306 | 126 | 244 | 8.1 | |
| RE25040 | 355 | 300.7 | 40 | 2.5 | 275 | 326 | 195 | 348 | 14.8 | |
| RE30025 | 300 | 360 | 332 | 25 | 2.5 | 319 | 344 | 75.5 | 178 | 5.9 |
| RE30035 | 395 | 345 | 35 | 2.5 | 322 | 368 | 183 | 367 | 13.4 | |
| RE30040 | 405 | 351.6 | 40 | 2.5 | 326 | 377 | 212 | 409 | 17.2 | |
| RE35020 | 350 | 400 | 376.6 | 20 | 2.5 | 363 | 383 | 54.1 | 143 | 3.9 |
| RE40035 | 400 | 480 | 440.3 | 35 | 2.5 | 422 | 459 | 156 | 370 | 14.5 |
| RE40040 | 510 | 453.4 | 40 | 2.5 | 428 | 479 | 241 | 531 | 23.5 | |
| RE45025 | 450 | 500 | 476.6 | 25 | 1 | 464 | 484 | 61.7 | 182 | 6.6 |
| RE50025 | 500 | 550 | 526.6 | 25 | 1 | 514 | 534 | 65.5 | 201 | 7.3 |
| RE50040 | 600 | 548.8 | 40 | 2.5 | 526 | 572 | 239 | 607 | 26 | |
| RE50050 | 625 | 561.6 | 50 | 2.5 | 536 | 587 | 267 | 653 | 41.7 | |
| RE60040 | 600 | 700 | 650 | 40 | 3 | 627 | 673 | 264 | 721 | 29 |
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
