Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng CRBTF
 |

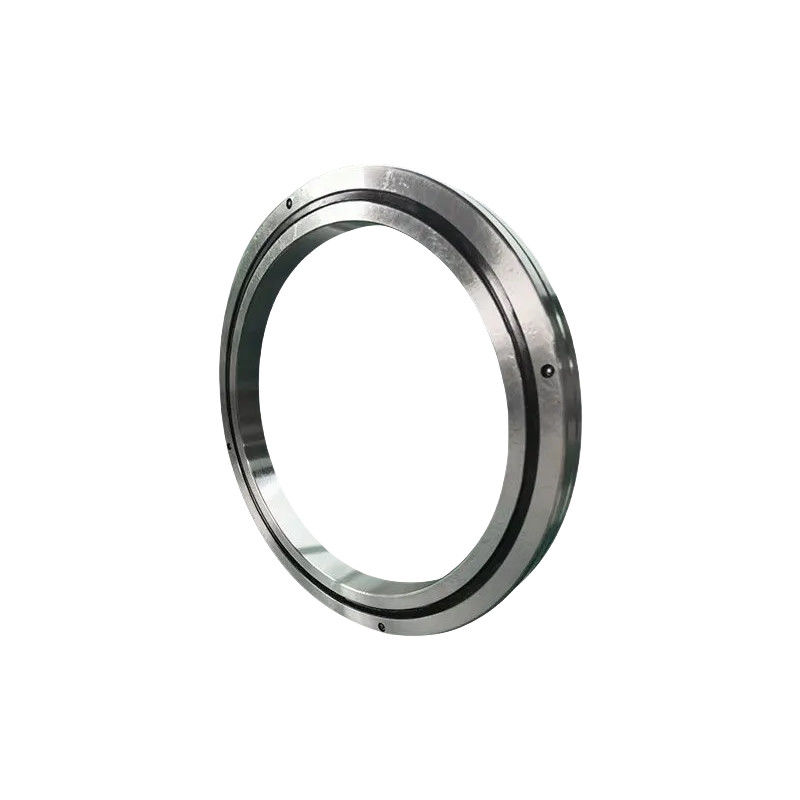

Dòng CRBTF là một cấu trúc tường siêu mỏng với lỗ gắn phù hợp với các tình huống cấu trúc cực kỳ hạn chế,Nhẫn bên trong và bên ngoài tích hợp với lỗ gắn vì cả hai vòng bên ngoài và bên trong đều có lỗ gắn, không cần thiết phải cố định miếng kẹp và hỗ trợ trong quá trình lắp đặt ghế.lắp đặt hầu như không ảnh hưởng đến hiệu suất, do đó đạt được độ chính xác quay ổn định và mô-men xoắn. |
Đặc điểm
1. Độ chính xác cao: độ chính xác P4, độ chính xác P2
2. Độ cứng cao: series này có vòng bi có tải trước
3Trọng lượng cao:Lớp vòng bi này có thể chịu tải trọng trục hai chiều, tải trọng quang và khoảnh khắc nghiêng
4. Kích thước nhỏ: vòng bi loạt này có thể tiết kiệm không gian cho máy công cụ
Thông số kỹ thuật
| Mô hình | Kích thước (mm) | Chiều cao vai ((mm) | Chỉ số tải cơ bản | Trọng lượng | Mô hình | Nhẫn bên trong | Nhẫn bên ngoài | ||||||||
| ID | Đang quá liều | Đường kính vòng tròn vòng tròn | Chiều cao | Chamfer | Cr | Cor | Phân hình trung tâm của lỗ lắp đặt. | Kích thước lỗ gắn | Phân tích lỗ trung tâm. | Kích thước lỗ gắn | |||||
| d | D | dp | B B1 | rmin | ds (tối đa) | Dần ( phút) | CN | CN | Kg | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | 6-M2,5 sợi xuyên lỗ | 35 |
6-D 2.9 qua lỗ
|
|
D 5.5 counterbore, độ sâu 2.8
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | 6-M2,5 sợi xuyên lỗ | 45 |
6-D 2.9 qua lỗ
|
|
D 5.5 counterbore, độ sâu 2.8
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | 8-M2,5 sợi xuyên lỗ | 55 |
8-D 2.9 qua lỗ
|
|
D 5.5 counterbore, độ sâu 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | 8-M2,5 sợi xuyên lỗ | 65 |
8-D 2.9 qua lỗ
|
|
D 5.5 counterbore, độ sâu 2.8
|
|||||||||||||||
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
