Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng CRBT
 |

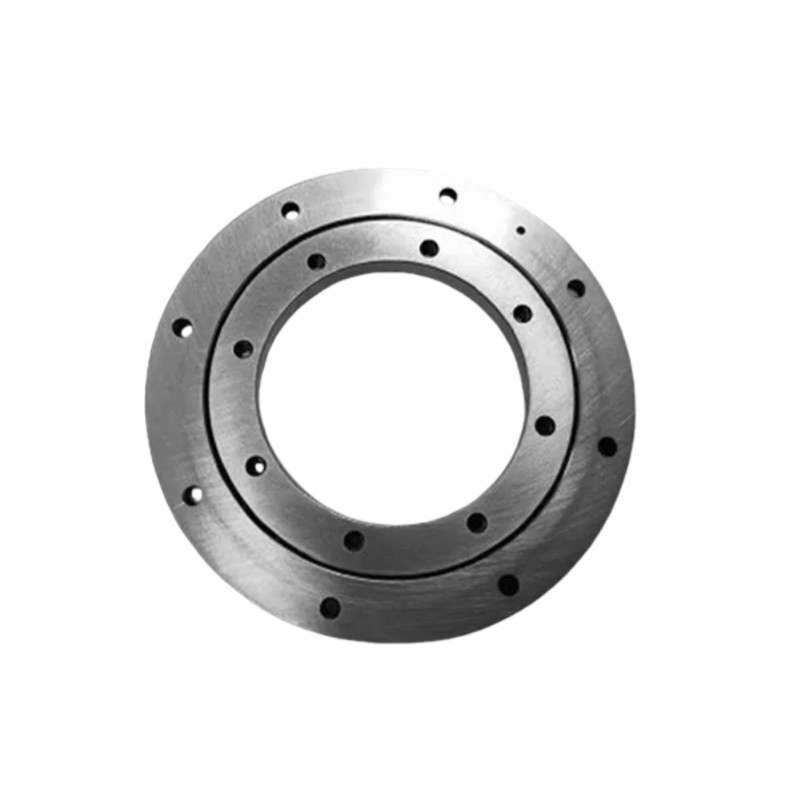

Xích vòng bi là chính xác cao, độ cứng cao và thiết kế cấu trúc của chúng đặc biệt phù hợp để chịu tải trọng phức tạp, bao gồm cả đường radial,khoảnh khắc trục và lậtCác vòng bi cuộn chéo được sử dụng rộng rãi trong các lĩnh vực có nhu cầu cao như khớp cánh tay cơ học, robot công nghiệp, bàn quay máy công cụ và thiết bị quay chính xác. Các vòng bi CRBT Series Cross Roller là một cấu trúc tường siêu mỏng phù hợp với các tình huống cấu trúc cực kỳ hạn chế. |
Đặc điểm
1. Độ chính xác cao: độ chính xác P4, độ chính xác P2
2. Độ cứng cao: series này có vòng bi có tải trước
3Trọng lượng cao:Lớp vòng bi này có thể chịu tải trọng trục hai chiều, tải trọng quang và khoảnh khắc nghiêng
4. Kích thước nhỏ: vòng bi loạt này có thể tiết kiệm không gian cho máy công cụ
Thông số kỹ thuật
| Kích thước (mm) | Chiều cao vai ((mm) | Chỉ số tải cơ bản | Trọng lượng | ||||||
| ID | Đang quá liều | Đường kính vòng tròn vòng tròn | Chiều cao | Chamfer | Cr | Cor | |||
| d | D | dp | B B1 | rmin | ds (tối đa) | Dần ( phút) | CN | CN | Kg |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
