Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng RAU
 |

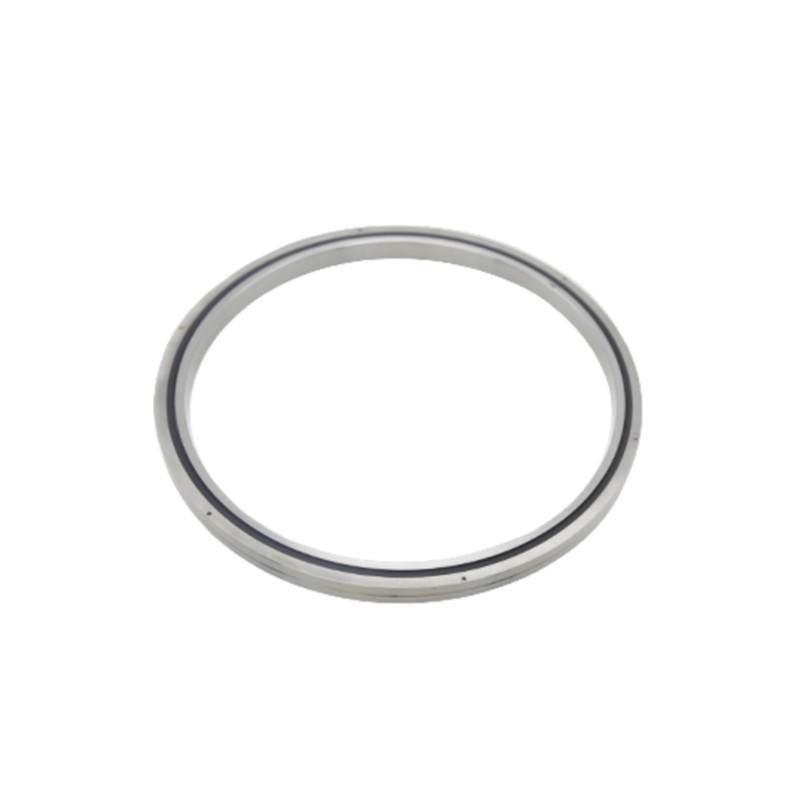

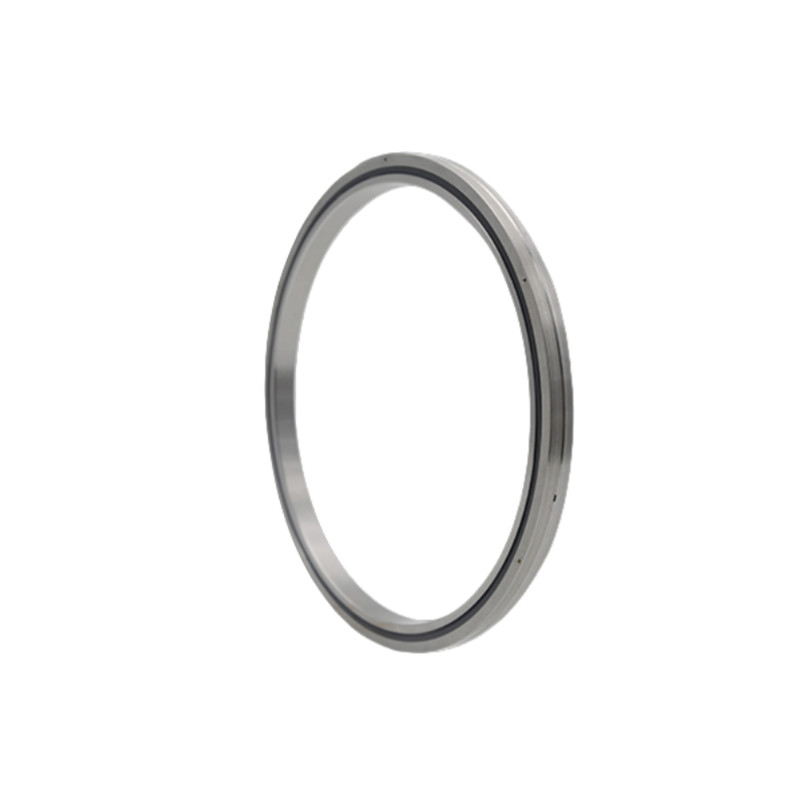

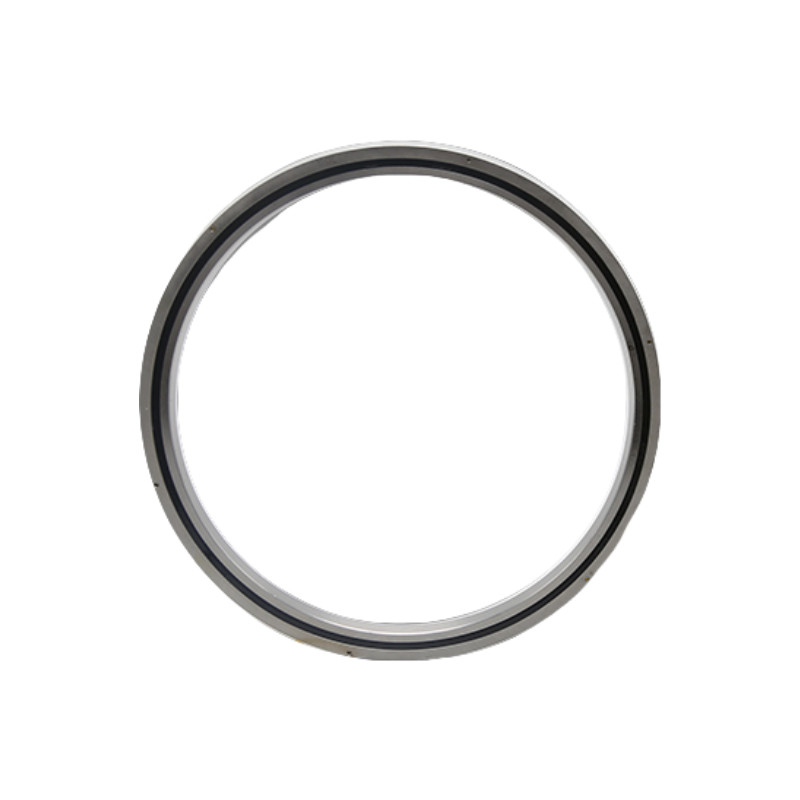

RAU Series ((Các vòng bên trong và bên ngoài là toàn bộ và siêu mỏng) Mô hình này là một loại nhỏ gọn của mô hình RB với các vòng bên ngoài và bên trong cực kỳ mỏng.Nó là tối ưu cho các khu vực mà các đơn vị xoay cần phải được ánh sáng và nhỏVí dụ, phần quay của robot công nghiệp hoặc máy thao tác. |
Quy tắc mô hình và đặt tên
| RA | 100 | 20 | UU | CC0 | P2 |
| Mô hình danh nghĩa | Chiều kính bên trong danh nghĩa (mm) | Chiều rộng danh nghĩa (mm) |
Chế độ niêm phong
• Không đánh dấu: không niêm phong • UU: niêm phong ở cả hai bên • U: niêm phong dây đai một bên |
Khả năng phóng xạ
• CC0: tiêu cực (đánh giá trước) • C0: thanh thải tích cực • C1: khoảng trống lớn |
Độ chính xác
• Không được đánh dấu: mức bình thường (mức 0) • P6 • P5 • P4 • P2 ※ Vui lòng tham khảo với chúng tôi về độ chính xác của loại RA |
Đặc điểm
1. Độ chính xác cao: độ chính xác P4, độ chính xác P2
2. Độ cứng cao: series này có vòng bi có tải trước
3Trọng lượng cao:Lớp vòng bi này có thể chịu tải trọng trục hai chiều, tải trọng quang và khoảnh khắc nghiêng
4. Kích thước nhỏ: vòng bi loạt này có thể tiết kiệm không gian cho máy công cụ
Thông số kỹ thuật
| Mô hình số. | Kích thước ((mm) | Chiều cao vai | Đánh giá tải cơ bản ((Radial) | Trọng lượng | ||||||
| ID | Đang quá liều | Chiều kính đường quạt cuộn | Chiều cao | Chamfer | Cr | Cor | ||||
| d | D | Dpw | B B1 | rmin | ds | Đ | CN | CN | Kg | |
| RAU5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RAU6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RAU7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RAU9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RAU10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RAU11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RAU12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RAU13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RAU14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RAU15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RAU16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RAU17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RAU18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RAU19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RAU20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
