Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng RU
 |

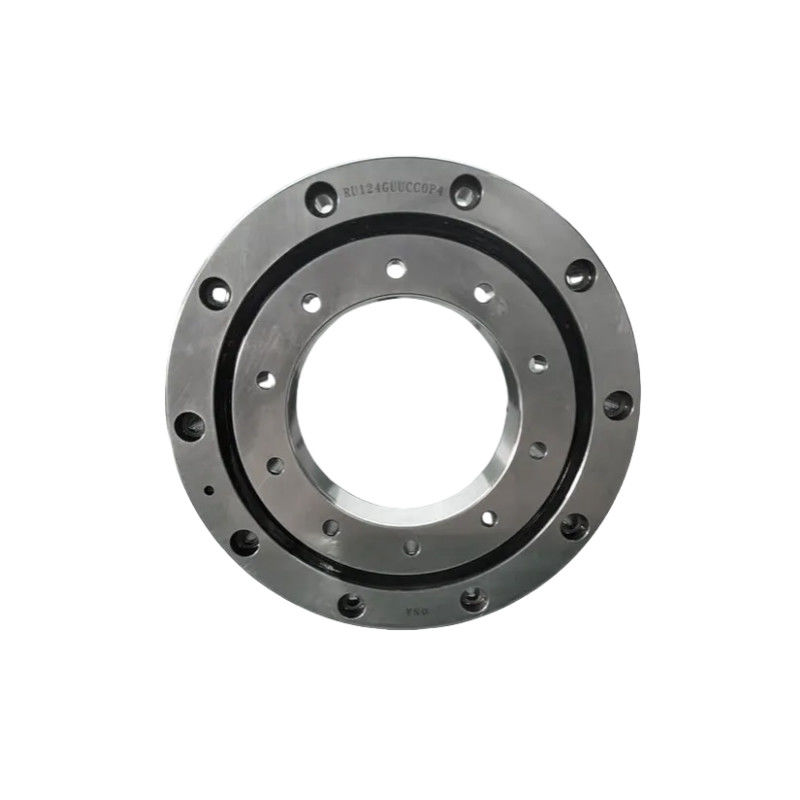

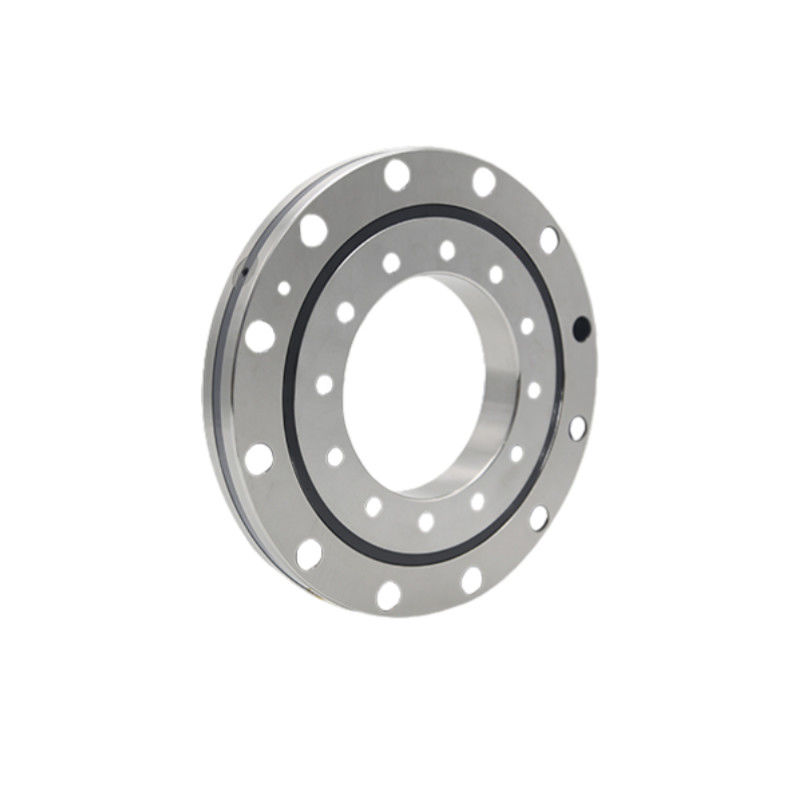

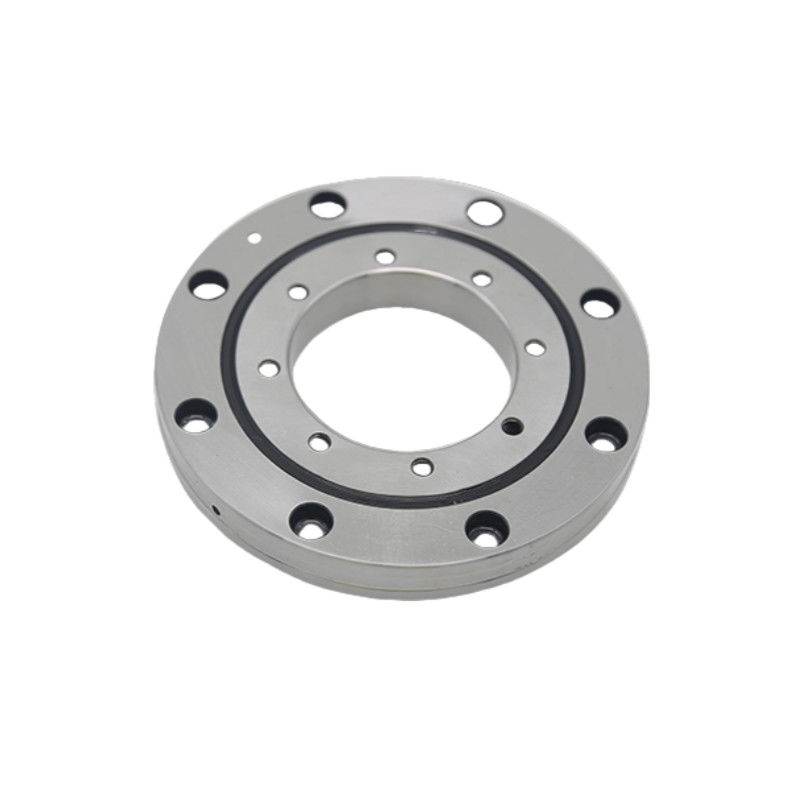

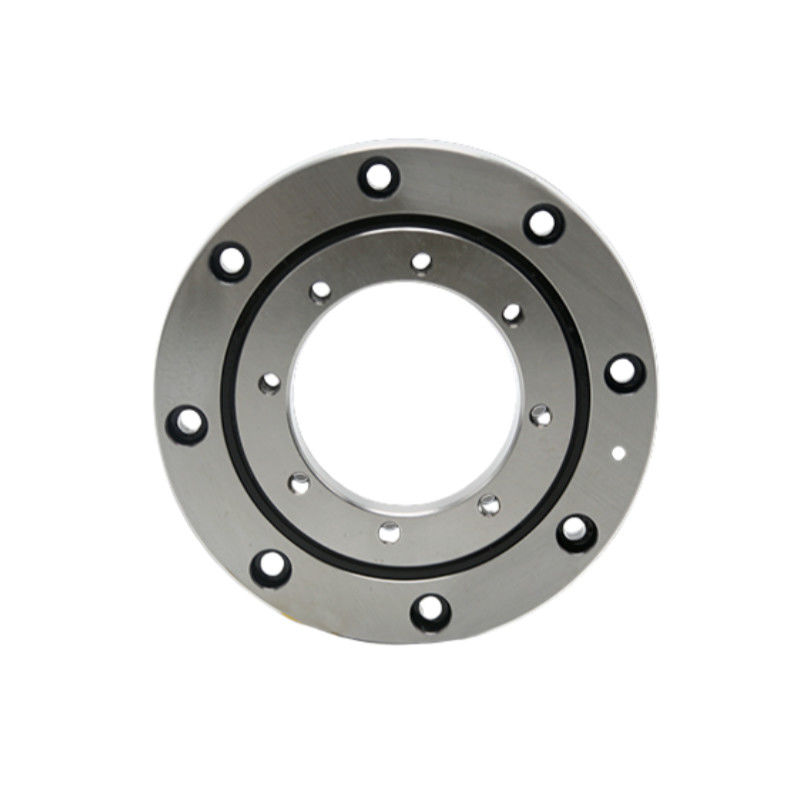

RU series (Integral Inner and Outer Ring with Mounting Holes), vì cả hai vòng bên ngoài và bên trong đều có lỗ gắn, không cần thiết phải cố định miếng kẹp và hỗ trợ trong quá trình lắp đặt ghế.Ngoài ra, do cấu trúc tổng thể của cả hai vòng ngoài và bên trong, việc lắp đặt hầu như không ảnh hưởng đến hiệu suất, do đó đạt được độ chính xác quay và mô-men xoắn ổn định.Thích hợp cho các tình huống trong đó vòng ngoài và vòng trong quay. |
Quy tắc mô hình và đặt tên
| RU | 124 | UU | CC0 | P2 | G hoặc X | G hoặc X |
| Mô hình danh nghĩa | Chiều kính pitch ((mm) |
Chế độ niêm phong
• Không đánh dấu: không niêm phong • UU: niêm phong ở cả hai bên (nổ đắm vòng ngoài) • U: niêm phong dây đai một bên (bên bên ngoài của vòng bên ngoài không đắm) |
Khả năng phóng xạ
• CC0: tiêu cực (đánh giá trước) • C0: thanh thải tích cực |
Độ chính xác
• P5 • P4 • P2 |
Hướng lỗ gắn
• Không có: các vòng bên trong và bên ngoài đều là lỗ chống thấm và theo cùng một hướng • G: Các vòng tròn bên trong và bên ngoài là cả hai lỗ chìm và theo hướng ngược lại • X: lỗ chống đắm vòng nhưng lỗ dây vòng bên trong (thông qua lỗ) |
Biểu tượng phù hợp
• Không có: không đính kèm • -N: với vòi dầu |
Đặc điểm
1. Độ chính xác cao: độ chính xác P4, độ chính xác P2
2. Độ cứng cao: series này có vòng bi có tải trước
3Trọng lượng cao:Lớp vòng bi này có thể chịu tải trọng trục hai chiều, tải trọng quang và khoảnh khắc nghiêng
4. Kích thước nhỏ: vòng bi loạt này có thể tiết kiệm không gian cho máy công cụ
Thông số kỹ thuật
| Mô hình | Kích thước | Kích thước vai | Đánh giá tải cơ bản ((Radial) | Trọng lượng | Nhẫn bên trong | Nhẫn bên ngoài | ||||||||
| Nhẫn bên trong | Nhẫn bên ngoài | Roller Pitch Dia. | Chiều cao | Chamfer | Cr | Cor | Phân hình trung tâm của lỗ lắp đặt. | Kích thước lỗ gắn | Lắp đặt Hol trung tâm Dia. | Kích thước lỗ gắn | ||||
| d | D | Dpw | B | rmin | Ds | Đ | CN | CN | Kg | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | Sợi 4-M3 qua lỗ | 42 | 6-Dia3.4 qua lỗ |
| Dia6.5 counterbore, độ sâu 3.3 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | Sợi 6-M3 xuyên lỗ | 57 | 6-Dia3.4 qua lỗ |
| Dia6.5 counterbore, độ sâu 3.3 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | Sợi 6-M3 xuyên lỗ | 67 | 6-Dia3.4 qua lỗ |
| Dia6.5 counterbore, độ sâu 3.3 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | Sợi 8-M4 xuyên lỗ | 83 | 6-Dia4.5 qua lỗ |
| Dia8 counterbore, độ sâu 4.4 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | Sợi 8-M5 xuyên lỗ | 105 | 8-Dia5.5 qua lỗ |
| Dia9.5 counterbore, độ sâu 5.4 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5.5 qua lỗ | 148 | 10-Dia5.5 qua lỗ |
| Dia9.5 counterbore, độ sâu 5.4 | Dia9.5 counterbore, độ sâu 5.4 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-M5 sợi qua lỗ | 148 | 10-Dia5.5 qua lỗ |
| Dia9.5 counterbore, độ sâu 5.4 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 qua lỗ | 187 | 12-Dia9 qua lỗ |
| Dia14 counterbore, độ sâu 8.6 | Dia14 counterbore, độ sâu 8.6 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | Sợi 12-M8 xuyên lỗ | 187 | 12-Dia9 qua lỗ |
| Dia14 counterbore, độ sâu 8.6 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 qua lỗ | 217 | 12-Dia9 qua lỗ |
| Dia14 counterbore, độ sâu 8.6 | Dia14 counterbore, độ sâu 8.6 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | Sợi 12-M8 xuyên lỗ | 217 | 12-Dia9 qua lỗ |
| Dia14 counterbore, độ sâu 8.6 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 qua lỗ | 270 | 12-Dia11 qua lỗ |
| Dia17.5 counterbore, độ sâu10.8 | Dia17.5 counterbore, độ sâu10.8 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 sợi xuyên lỗ | 270 | 12-Dia11 qua lỗ |
| Dia17.5 counterbore, độ sâu10.8 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 qua lỗ | 350 | 16-Dia14 qua lỗ |
| Dia20 counterbore, độ sâu13 | Dia20 counterbore, độ sâu13 | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-M12 sợi qua lỗ | 350 | 16-Dia14 qua lỗ |
| Dia20 counterbore, độ sâu13 | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 qua lỗ | 505 | 24-Dia14 qua lỗ |
| Dia20 counterbore, độ sâu13 | Dia20 counterbore, độ sâu13 | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 sợi qua lỗ | 505 | 24-Dia14 qua lỗ |
| Dia20 counterbore, độ sâu13 | ||||||||||||||
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
