Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Dòng CRBH
 |

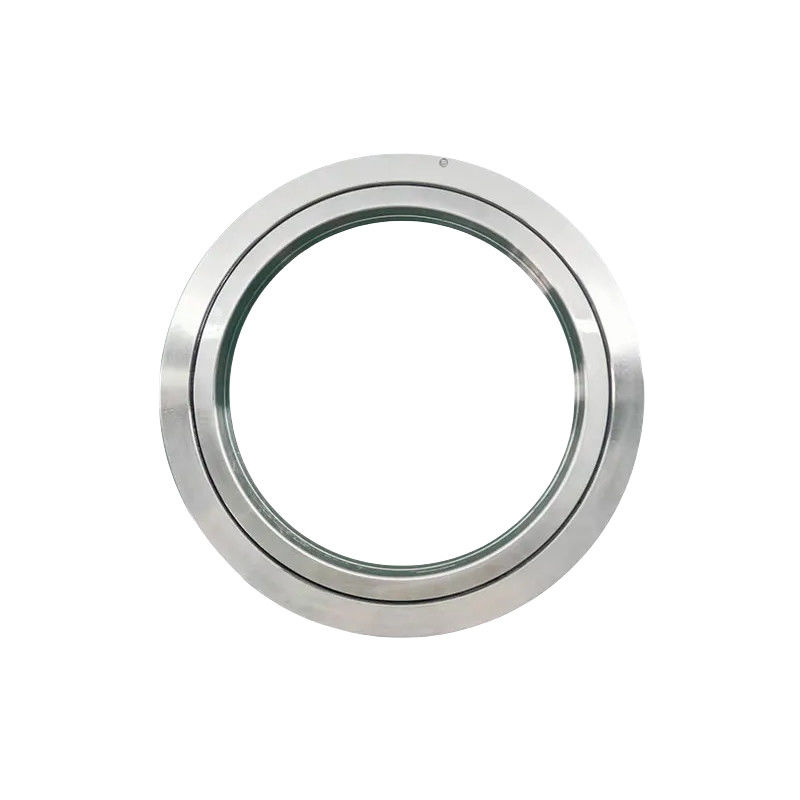

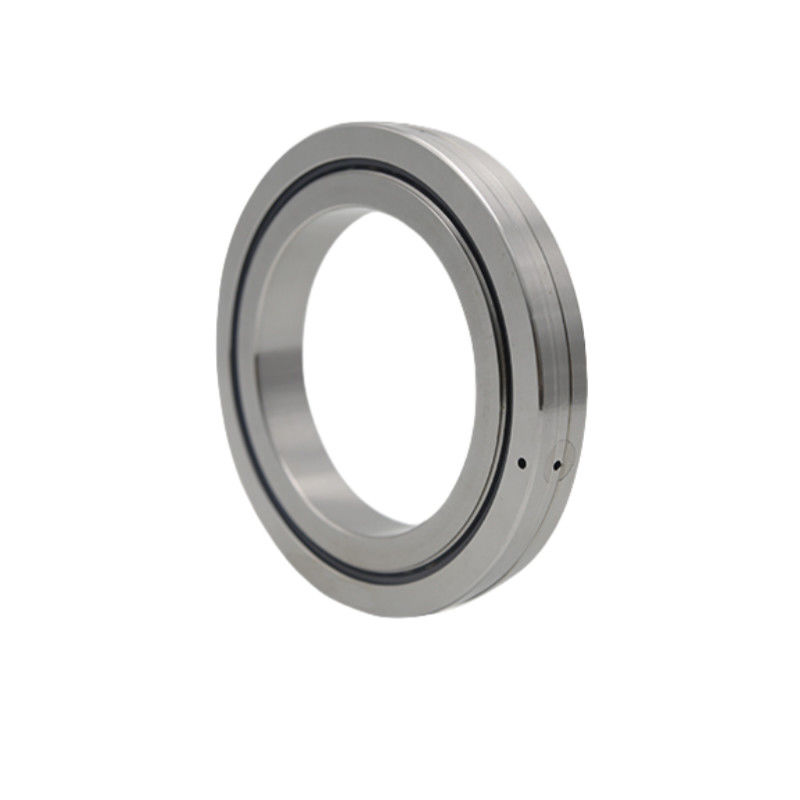

Dòng CRBH (vòng bên trong và bên ngoài trong tổng thể,siêu mỏng) đòi hỏi phải lắp đặt do thiết kế siêu mỏng của nó và không có lỗ gắn trên các vòng ngoài và bên trong để cố định kẹp và ghế hỗ trợNgoài ra, vì cả hai vòng ngoài và bên trong là cấu trúc tích hợp, việc lắp đặt không ảnh hưởng đến hiệu suất, do đó có thể đạt được độ chính xác quay và mô-men xoắn ổn định,phù hợp với các tình huống trong đó các vòng ngoài và bên trong xoay nhưng yêu cầu thu nhỏ kích thước. Xích vòng bi là chính xác cao, độ cứng cao và thiết kế cấu trúc của chúng đặc biệt phù hợp để chịu tải trọng phức tạp, bao gồm cả đường radial,khoảnh khắc trục và lậtCác vòng bi cuộn chéo được sử dụng rộng rãi trong các lĩnh vực có nhu cầu cao như khớp cánh tay cơ học, robot công nghiệp, bàn quay máy công cụ và thiết bị quay chính xác. |
Quy tắc mô hình và đặt tên
| CRBH | 70 | 13 | UU | C1 | P5 |
| Mô hình danh nghĩa | Chiều kính bên trong danh nghĩa (mm) | Chiều rộng danh nghĩa (mm) |
Chế độ niêm phong
• Không đánh dấu: không niêm phong • UU: niêm phong ở cả hai bên • U: niêm phong dây đai một bên |
Khả năng phóng xạ
• T1: thanh toán tiêu cực (đánh tải trước) • C1: thanh thải dương tính • C2: khoảng trống lớn |
Độ chính xác
• P6 • P5 • P4 • P2 |
Đặc điểm
1. Độ chính xác cao: độ chính xác P4, độ chính xác P2
2. Độ cứng cao: series này có vòng bi có tải trước
3Trọng lượng cao:Lớp vòng bi này có thể chịu tải trọng trục hai chiều, tải trọng quang và khoảnh khắc nghiêng
4. Kích thước nhỏ: vòng bi loạt này có thể tiết kiệm không gian cho máy công cụ
Thông số kỹ thuật
| Mô hình số. | Cấu trúc | Vai |
Trọng lượng định số cơ bản
|
Trọng lượng | ||||||
|
(Radial)
|
||||||||||
|
ID
|
Đang quá liều
|
Vòng tròn vòng tròn đường kính Dpw |
Chiều cao
|
Chamfer rmin | ds (tối đa) | Dần ( phút) | CN | Cor KN | Kg | |
|
(mm)
|
(mm)
|
B B1
|
||||||||
| CRBH2008 | 20 | 36 | 27 | 8 | 0.5 | 23.5 | 30.5 | 3.23 | 3.1 | 0.04 |
| CRBH2508 | 25 | 41 | 32 | 8 | 0.5 | 28.5 | 35.5 | 3.63 | 3.83 | 0.05 |
| CRBH3010 | 30 | 55 | 41.5 | 10 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
| CRBH3510 | 35 | 60 | 46.5 | 10 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
| CRBH4010 | 40 | 65 | 51.5 | 10 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
| CRBH4510 | 45 | 70 | 56.5 | 10 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
| CRBH5013 | 50 | 80 | 64 | 13 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
| CRBH6013 | 60 | 90 | 74 | 13 | 0.6 | 68 | 82 | 18 | 24.3 | 0.3 |
| CRBH7013 | 70 | 100 | 84 | 13 | 0.6 | 78 | 92 | 19.4 | 27.7 | 0.35 |
| CRBH8016 | 80 | 120 | 98 | 16 | 0.6 | 91 | 111 | 30.1 | 42.1 | 0.7 |
| CRBH9016 | 90 | 130 | 108 | 16 | 1 | 98 | 118 | 31.4 | 45.3 | 0.75 |
| CRBH10016 | 100 | 140 | 119.3 | 16 | 1 | 109 | 129 | 31.7 | 48.6 | 0.83 |
| CRBH10020 | 100 | 150 | 123 | 20 | 1 | 113 | 133 | 33.1 | 50.9 | 1.45 |
| CRBH11012 | 110 | 135 | 121.8 | 12 | 0.6 | 117 | 127 | 12.5 | 24.1 | 0.4 |
| CRBH11015 | 110 | 145 | 126.5 | 15 | 0.6 | 122 | 136 | 23.7 | 41.5 | 0.75 |
| CRBH11020 | 110 | 160 | 133 | 20 | 1 | 120 | 143 | 34 | 54 | 1.56 |
| CRBH12016 | 120 | 150 | 134.2 | 16 | 0.6 | 127 | 141 | 24.2 | 43.2 | 0.72 |
| CRBH12025 | 120 | 180 | 148.7 | 25 | 1.5 | 133 | 164 | 66.9 | 100 | 2.62 |
| CRBH13015 | 130 | 160 | 144.5 | 15 | 0.6 | 137 | 152 | 25 | 46.7 | 0.72 |
| CRBH13025 | 130 | 190 | 158 | 25 | 1.5 | 143 | 174 | 69.5 | 107 | 2.82 |
| CRBH14016 | 140 | 175 | 154.8 | 16 | 1 | 147 | 162 | 25.9 | 50.1 | 1 |
| CRBH14025 | 140 | 200 | 168 | 25 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 |
| CRBH15013 | 150 | 180 | 164 | 13 | 0.6 | 157 | 172 | 27 | 53.6 | 0.68 |
| CRBH15025 | 150 | 210 | 178 | 25 | 1.5 | 164 | 194 | 76.8 | 128 | 3.16 |
| CRBH15030 | 150 | 230 | 188 | 30 | 1.5 | 173 | 211 | 100 | 156 | 5.3 |
| CRBH16025 | 160 | 220 | 188.6 | 25 | 1.5 | 173 | 204 | 81.7 | 135 | 3.14 |
| CRBH17020 | 170 | 220 | 191 | 20 | 1.5 | 184 | 198 | 29 | 62.1 | 2.21 |
| CRBH18025 | 180 | 240 | 210 | 25 | 1.5 | 195 | 225 | 84 | 143 | 3.44 |
| CRBH19025 | 190 | 240 | 211.9 | 25 | 1 | 202 | 222 | 41.7 | 82.9 | 2.99 |
| CRBH20025 | 200 | 260 | 230 | 25 | 2 | 215 | 245 | 84.2 | 157 | 4 |
| CRBH20030 | 200 | 280 | 240 | 30 | 2 | 221 | 258 | 114 | 200 | 6.7 |
| CRBH20035 | 200 | 295 | 247.7 | 35 | 2 | 225 | 270 | 151 | 252 | 9.6 |
| CRBH22025 | 220 | 280 | 250.1 | 25 | 2 | 235 | 265 | 92.3 | 171 | 4.1 |
| CRBH24025 | 240 | 300 | 269 | 25 | 2.5 | 256 | 281 | 68.3 | 145 | 4.5 |
| CRBH25025 | 250 | 310 | 277.5 | 25 | 2.5 | 265 | 290 | 69.3 | 150 | 5 |
| CRBH25030 | 250 | 330 | 287.5 | 30 | 2.5 | 269 | 306 | 126 | 244 | 8.1 |
| CRBH25040 | 250 | 355 | 300.7 | 40 | 2.5 | 275 | 326 | 195 | 348 | 14.8 |
| CRBH30025 | 300 | 360 | 328 | 25 | 2.5 | 315 | 340 | 76.3 | 178 | 5.9 |
| CRBH30035 | 300 | 395 | 345 | 35 | 2.5 | 322 | 368 | 183 | 367 | 13.4 |
| CRBH30040 | 300 | 405 | 351.6 | 40 | 2.5 | 326 | 377 | 212 | 409 | 17.2 |
| CRBH35020 | 350 | 400 | 373.4 | 20 | 2.5 | 363 | 383 | 54.1 | 143 | 3.9 |
| CRBH40035 | 400 | 480 | 440.3 | 35 | 2.5 | 422 | 459 | 156 | 370 | 14.5 |
| CRBH40040 | 400 | 510 | 453.4 | 40 | 2.5 | 428 | 479 | 241 | 531 | 23.5 |
| CRBH45025 | 450 | 500 | 474 | 25 | 1 | 464 | 484 | 61.7 | 182 | 6.6 |
| CRBH50025 | 500 | 550 | 524.2 | 25 | 1 | 514 | 534 | 65.5 | 201 | 7.3 |
| CRBH50040 | 500 | 600 | 548.8 | 40 | 2.5 | 526 | 572 | 239 | 607 | 26 |
Ứng dụng
|
|
|
|
| Tự động hóa công nghiệp | Thiết bị y tế | Hàng không vũ trụ | Thiết bị chính xác |
