Động cơ siêu phẳng cao độ chính xác

Mô tả sản phẩm

Harmonic Drive, thiết bị thay đổi tốc độ cơ học, được phát minh vào những năm 1950, làm giảm tỷ lệ bánh răng của một máy quay để tăng mô-men xoắn.Nó hoạt động theo một nguyên tắc khác với các bộ thay đổi tốc độ thông thườngThiết bị bao gồm một vòng mỏng lệch đàn hồi khi nó cuộn bên trong một vòng tròn cứng lớn hơn một chút.

Có ba yếu tố trong một Harmonic Drive cơ bản: một spline tròn, một flexspline, và một máy phát sóng.Flexspline có ít răng hơn và do đó đường kính hiệu quả nhỏ hơn spline tròn. Máy phát sóng có hình dạng elip và hoạt động như một liên kết với hai cuộn quay trong flexspline,làm cho nó được kết nối với spline tròn dần ở các điểm đối diện. Nếu máy tạo sóng (sản phẩm đầu vào) xoay theo chiều kim đồng hồ trong khi đường tròn được cố định,flexspline (sản xuất) sẽ quay hoặc cuộn bên trong spline tròn với tốc độ chậm hơn nhiều theo chiều ngược chiều kim đồng hồ.

Các đặc điểm chính

Máy giảm tốc độ hài hòa siêu phẳng rất phù hợp để sử dụng làm khớp cuối robot và máy giảm tốc cuối cùng của khách hàng.

Các đơn vị bánh răng mới có mô hình siêu phẳng và có vòng bi xoay lớn với độ cứng khoảnh khắc cao.

• Cấu trúc siêu phẳng
• Thiết kế nhỏ gọn và đơn giản
• Kích thước nhỏ và nhẹ
• Khả năng mô-men xoắn cao và độ cứng cao
• Nhập và đầu ra đồng trục

Bảng tham số của LHD Series Harmonic Drive

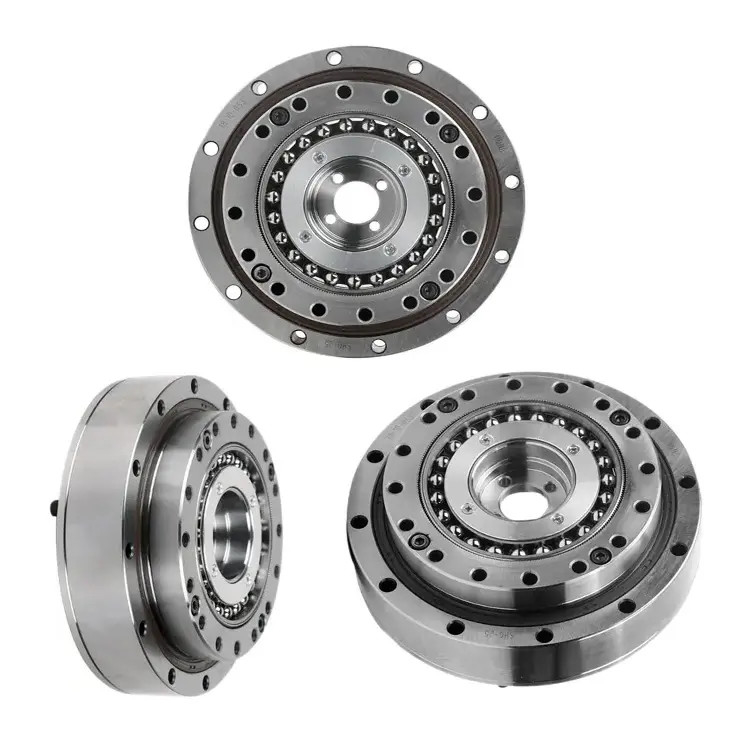

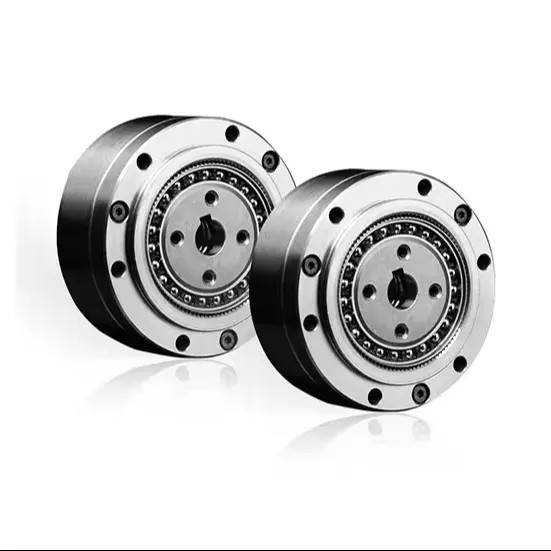

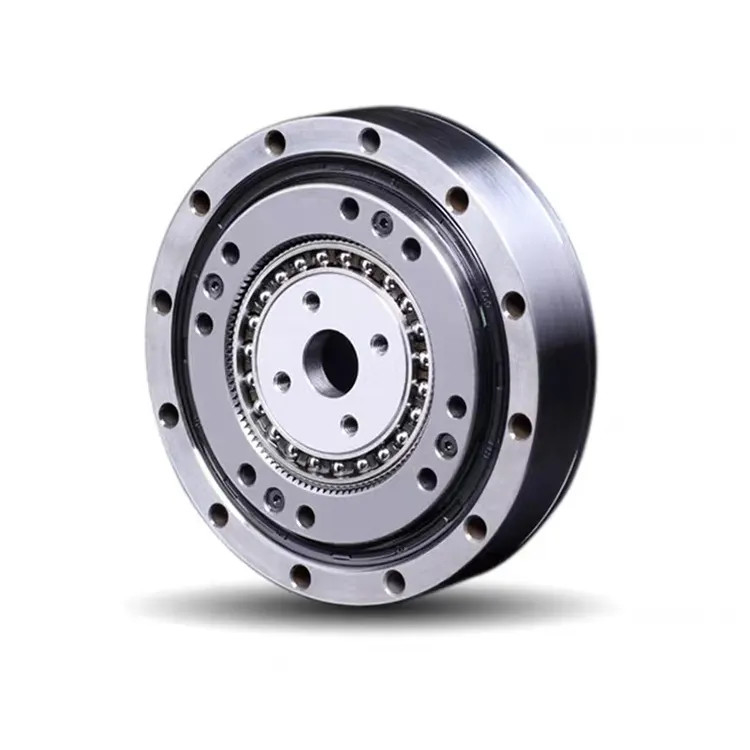

Hình ảnh chi tiếtcủa LHD Series Harmonic Drive

Đặc điểm chính của LHD - I Series Ultra - Flat Depression Wave Reducer
Sản phẩm	Động cơ siêu - Flat Harmonic
Vật liệu	Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn
Tỷ lệ giảm	50, 80, 100
Phản ứng dữ dội	Ít hơn 20 arc sec
Tốc độ đầu vào trung bình	3500 vòng/phút
Tốc độ đầu vào tối đa	8500 vòng/phút
Sự sống được thiết kế	10000 giờ
Mô hình	14, 17, 20, 25, 32
Trọng lượng	0.34 đến 1,9 kg
Bảo hành	1 năm

Ứng dụng

Robot công nghiệp	Thiết bị y tế	Hàng không vũ trụ
Máy robot Huamnoid	Máy quang	Hệ thống đóng gói

Nhà máy của chúng tôi

PDF bản vẽ tải về

LHD-14-XX-U-I.pdf     LHD-17-XX-U-I.pdf     LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf     LHD-32-XX-U-I.pdf



---

Câu hỏi thường gặp

---

1Có thể điều khiển ngược được không?

Đúng vậy, bộ chuyển động hài hòa có thể được điều khiển trở lại. mỗi lần trục di chuyển và chậm lại nhanh chóng,Trọng lực tải trên mặt đầu ra của bánh răng đẩy bánh răng trở lại (một cách có kiểm soát), được xác định bởi động cơ và bộ điều khiển).

2Động cơ hài hòa làm gì?

Động cơ Hamornic được sử dụng trong việc tăng mô-men xoắn đầu ra trong các bánh răng được sử dụng trong xay, trong sản xuất và trong các máy sử dụng cánh tay robot.

Chúng tôi có thể tùy chỉnh động cơ theo yêu cầu và bản vẽ của khách hàng.

4Ưu điểm lớn nhất của sản phẩm của ông là gì?

Chúng tôi có thể cung cấp các loạt sản phẩm hoàn chỉnh, và chất lượng của ổ đĩa hài hòa của chúng tôi là ổn định.

5Các thành phần chính của một động cơ hài hòa là gì?
