Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Mẫu 8, 11, 14, 17
Mô tả sản phẩm
LHD - I series harmonic drive là các đơn vị bánh răng sóng căng siêu phẳng có công suất mô-men xoắn cao.
Các ổ đĩa hài hòa LHD - I được thiết kế với bố cục nhỏ gọn và đơn giản để tích hợp dễ dàng, giúp cung cấp một dấu chân nhỏ và giảm trọng lượng cho các ứng dụng không gian hạn chế.
Những bộ giảm tốc độ siêu phẳng này rất phù hợp để sử dụng như các khớp cuối robot và các bộ giảm tốc cuối cùng của khách hàng.
Các đơn vị bánh răng mới có mô hình siêu phẳng và có vòng bi xoay lớn với độ cứng khoảnh khắc cao.
Các đặc điểm chính
Bảng tham số định số của LHD Series Harmonic Drive
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa được cho phép ((Grease) | Tốc độ xoay đầu vào trung bình cho phép ((Grease) | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế |
| Nm | Nm | Nm | Nm | r/min | r/min | Arc Sec | Kg | Giờ | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

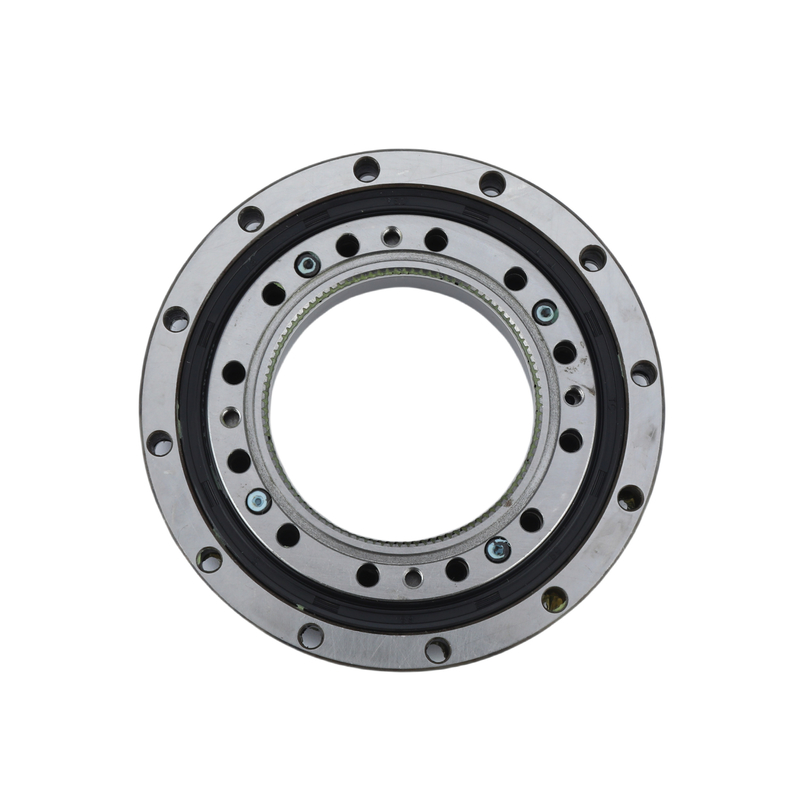

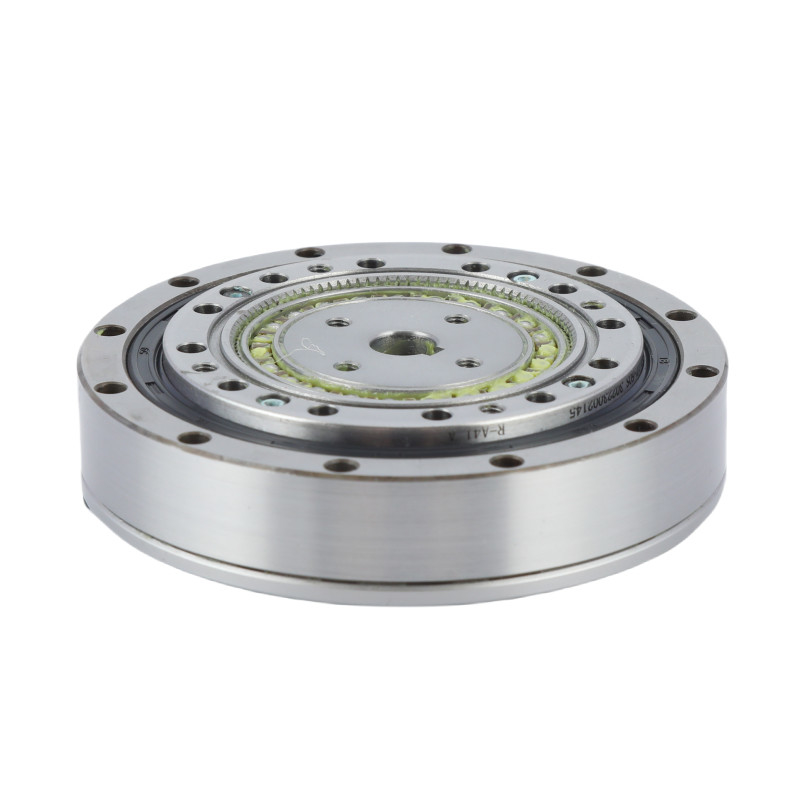

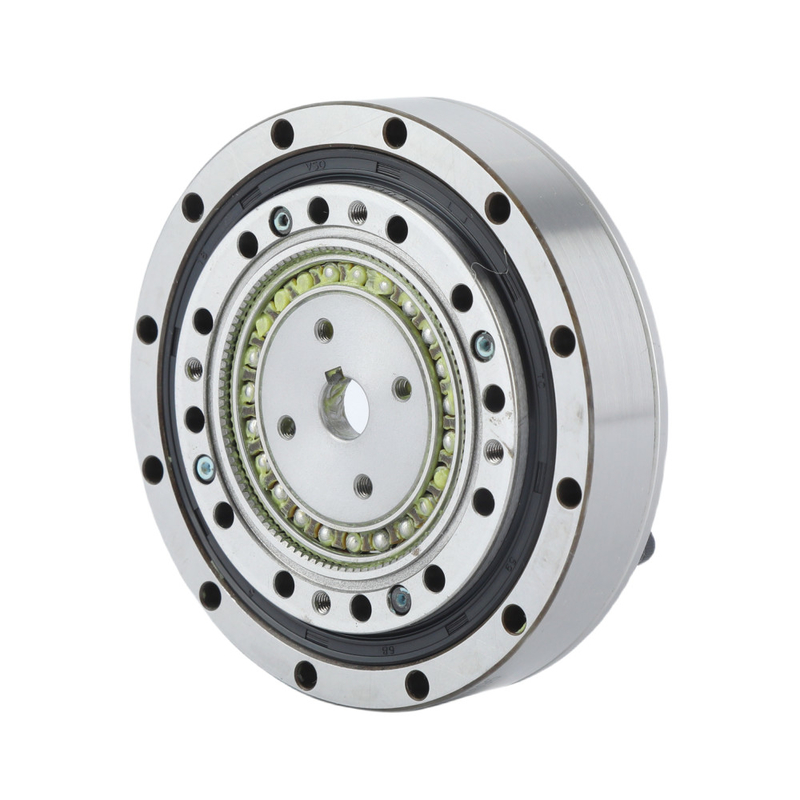

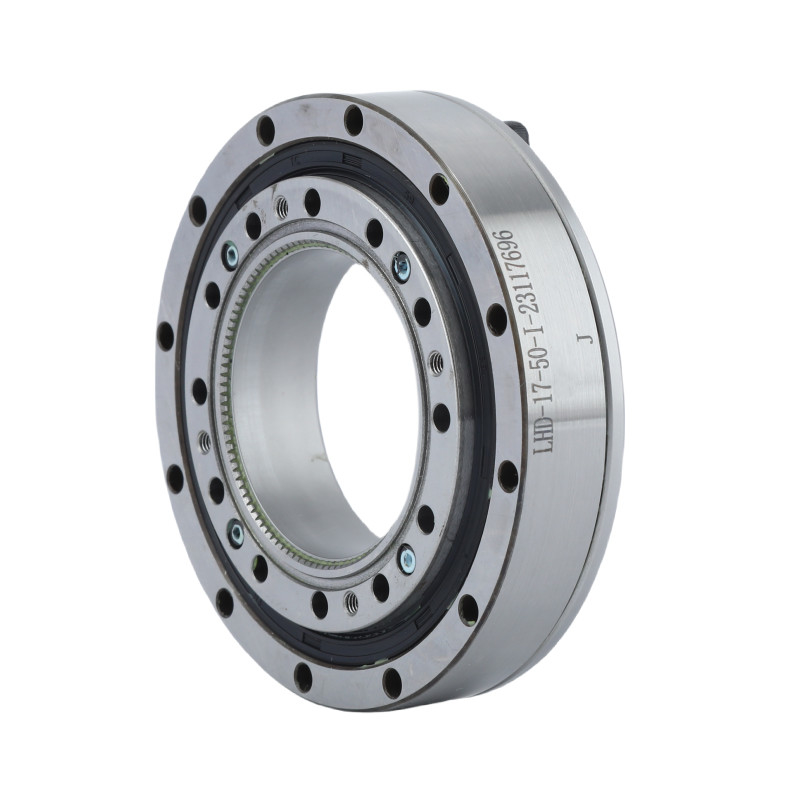

Hình ảnh chi tiếtcủa LHD Series Harmonic Drive
| Các đặc điểm chính của máy giảm sóng căng phẳng | |||
| Sản phẩm | Động cơ siêu - Flat Harmonic | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50, 80, 100 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
10000 giờ | ||
|
Mô hình
|
14, 17, 20, 25, 32 | ||
|
Trọng lượng
|
0.34 đến 1,9 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
| |
|
|
| Robot công nghiệp | Máy CNC | Hệ thống sản xuất |
PDF bản vẽ tải về
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Câu hỏi thường gặp
1Có thể điều khiển ngược được không?
Đúng vậy, bộ chuyển động hài hòa có thể được điều khiển trở lại. mỗi lần trục di chuyển và chậm lại nhanh chóng,Trọng lực tải trên mặt đầu ra của bánh răng đẩy bánh răng trở lại (một cách có kiểm soát), được xác định bởi động cơ và bộ điều khiển).
2.Động cơ hài hòa làm gì?
Động cơ Hamornic được sử dụng trong việc tăng mô-men xoắn đầu ra trong các bánh răng được sử dụng trong xay, trong sản xuất và trong các máy sử dụng cánh tay robot.
Chúng tôi có thể tùy chỉnh động cơ theo yêu cầu và bản vẽ của khách hàng.
4.Ưu điểm lớn nhất của sản phẩm của anh là gì?
Chúng tôi có thể cung cấp các loạt sản phẩm hoàn chỉnh, và chất lượng của ổ đĩa hài hòa của chúng tôi là ổn định.
5.Các thành phần chính của một động cơ hài hòa là gì?
